TM 260 Pohonná jednotka pre tribologický výskum
- spolu s experimentálnymi jednotkami TM 260.01 až TM 260.06
- valivé trenie dvoch kotúčov so sklzom
- elasto-hydrodynamické správanie (teória EHD ) pri valivom trení gule o rovný povrch
- test opotrebovania: kolík proti disku
- test opotrebovania: experiment s trecím kolesom
- trecie vibrácie a fenomén slip-stick
- rozloženie tlaku v radiálnom ložisku
1 základný modul
1 zobrazovacia a riadiaca jednotka
1 sada káblov
1 sada inštruktážneho materiálu
- základný modul na štúdium rôznych prípadov klzného a valivého trenia
- prítlačná sila pomocou závaží a páky
- elektronické meranie trecej sily medzi trecími partnermi
voliteľné
TM 260.01 Valivé trenie v trecích kolesách
TM 260.02 Elasto-hydrodynamické správanie
TM 260.03 Dynamické trenie v čap - disk
TM 260.04 Trecie vibrácie
TM 260.05 Dynamické trenie vo valcovom čape - valček
TM 260.06 Rozloženie tlaku v radiálnych ložiskách
WP 300.09 Laboratórny vozík
Tribológia študuje trenie, opotrebovanie a mazanie. K treniu dochádza, keď sú dve pevné látky vo vzájomnom kontakte a ich pohyb je obmedzený. Ak sa materiál počas tohto procesu postupne stráca, označuje sa to ako opotrebovanie. Na minimalizáciu trenia a opotrebovania sa používajú mazivá.
Pohonná jednotka TM 260 spolu s experimentálnymi jednotkami TM 260.01 až TM 260.06 ponúka kompletný kurz so sériou experimentov na štúdium tribologických javov. Rôzne rolovacie a posuvné kufre je možné predvádzať v triede alebo študovať v laboratóriu. Parametre tribologického systému sa zaznamenávajú a analyzujú. Rozsiahly rozsah trecích párov umožňuje okrem iného znázorniť, ako je trecia sila nezávislá od kontaktnej plochy.
Jednotky TM 260 pozostávajú z rámu, na ktorom je namontovaná pohonná jednotka spolu s experimentálnou jednotkou a zobrazovacou a riadiacou jednotkou. Rýchloupínacie skľučovadlá umožňujú rýchlu a jednoduchú montáž. Pohonná jednotka má otočné ložisko bloku motora. To umožňuje, aby bol hnací hriadeľ inštalovaný horizontálne alebo vertikálne. Rýchlosť jednosmerného motora je plynule nastaviteľná a sníma sa pomocou inkrementálneho enkodéra. Trecie sily sú merané snímačom sily v každej experimentálnej jednotke.
Zobrazovacia a riadiaca jednotka zobrazuje treciu silu a rýchlosť, ktorú možno plynule nastavovať.
Je možné vykonať nasledujúce experimenty: valivé trenie v trecích kolesách ( TM 260.01 ), elastohydrodynamické správanie ( TM 260.02 ), dynamické trenie v kolíku na kotúči ( TM 260.03 ), trecie vibrácie ( TM 260.04 ), dynamické trenie v cylindrický čap na valčeku ( TM 260.05 ), Rozloženie tlaku v radiálnych ložiskách ( TM 260.06 ).
Objednávacie číslo: 040.26000
Špecifikácia
- základný modul s pohonnou jednotkou a zobrazovacou a riadiacou jednotkou na štúdium tribologických javov
- horizontálna alebo vertikálna poloha hnacieho hriadeľa pomocou otočného bloku motora
- rôzne experimentálne jednotky dostupné ako príslušenstvo
- pohonná jednotka a experimentálne jednotky zaistené rýchloupínacími skľučovadlami
- pohonná jednotka pozostávajúca z jednosmerného motora so závitovkovým prevodom
- rýchlosť jednosmerného motora je plynule nastaviteľná
- rýchlosť meraná inkrementálnym enkodérom
- trecia sila meraná snímačom sily
- sila a rýchlosť zobrazené na displeji a riadiacej jednotke
Technické dáta
DC motor
- menovité otáčky: 3000min -1
- krútiaci moment: 18,5 Nm
Šnekový prevod: pomer 15:1
- prevádzková rýchlosť: 0…200 min -1 , elektronicky riadená
Meracie rozsahy
- sila: 0…50N
- rýchlosť: 0…200 min -1
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 500x450x280mm (základný modul)
Hmotnosť: cca. 10 kg
DxŠxV: 360x330x170mm (zobrazovacia a riadiaca jednotka)
Hmotnosť: cca. 6 kg
Objednávacie číslo: 040.26000
![Korózia](/images/wissen_thumbs/437_en-GB.jpg)
![Tribológia](/images/wissen_thumbs/349_en-GB.jpg)
![Návrh laboratória dynamiky a vibrácií](/images/wissen_thumbs/190_en-GB.jpg)
![TM 260.01 Valivé trenie v trecích kolesách](/images/datasheet/1393/TM-260-TM-260.01-Rolling-friction-in-friction-wheels-products_list_small-gunt-1393-foto_totale.jpg)
![TM 260.02 Elasto-hydrodynamické správanie](/images/datasheet/1393/TM-260-TM-260.02-Elasto-hydrodynamic-behaviour-products_list_small-gunt-1393-foto_totale.jpg)
![TM 260.03 Dynamické trenie v kolíku – disku](/images/datasheet/1393/TM-260-TM-260.03-Dynamic-friction-in-pin--disk-products_list_small-gunt-1393-foto_totale.jpg)
![TM 260.04 Trecie vibrácie](/images/datasheet/1393/TM-260-TM-260.04-Frictional-vibrations-products_list_small-gunt-1393-foto_totale.jpg)
![TM 260.05 Dynamické trenie vo valcovom kolíku – valčeku](/images/datasheet/1393/TM-260-TM-260.05-Dynamic-friction-in-cylindrical-pin--roller-products_list_small-gunt-1393-foto_totale.jpg)
![TM 260.06 Rozloženie tlaku v radiálnych ložiskách](/images/datasheet/1393/TM-260-TM-260.06-Pressure-distribution-in-journal-bearings-products_list_small-gunt-1393-foto_totale.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/1393/TM-260-WP-300.09-Laboratory-trolley-products_list_small-gunt-1393-foto_totale.jpg)

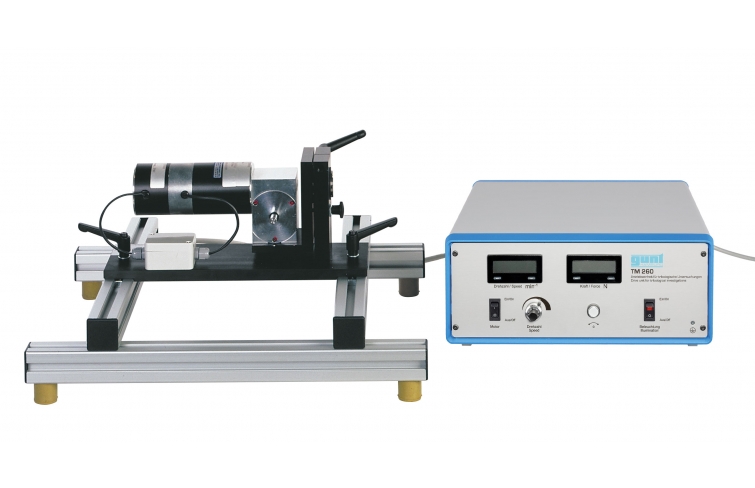

![](/images/datasheet/1393/TM-260-Drive-unit-for-tribological-investigations-products_list_small-gunt-1393-foto_totale.jpg)

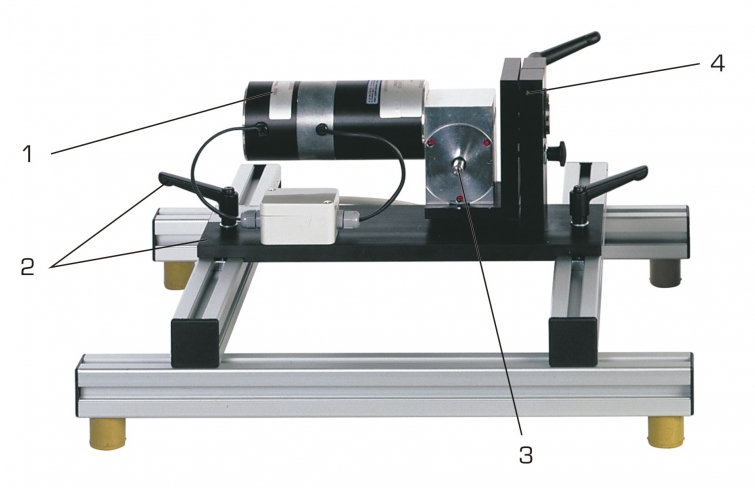

![1 motor a prevodovka, 2 rýchloupínacie skľučovadlo, 3 hnací hriadeľ, 4 otočné pohony](/images/datasheet/1393/TM-260-Drive-unit-for-tribological-investigations-products_list_small-gunt-1393-zeichnung.jpg)

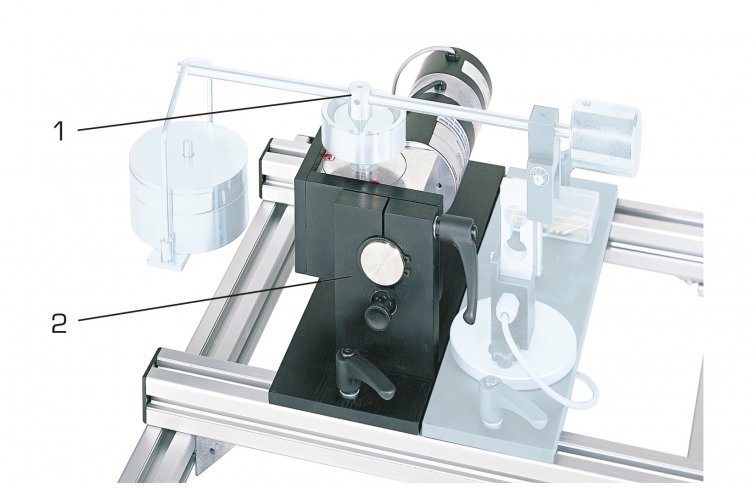

![1 experimentálna jednotka TM 260.03 študuje tribologický systém pozostávajúci z kolíka a disku, ktoré sa posúvajú proti sebe, 2 pohonná jednotka TM 260](/images/datasheet/1393/TM-260-Drive-unit-for-tribological-investigations-products_list_small-gunt-1393-zeichnung_einzelheit_1.jpg)

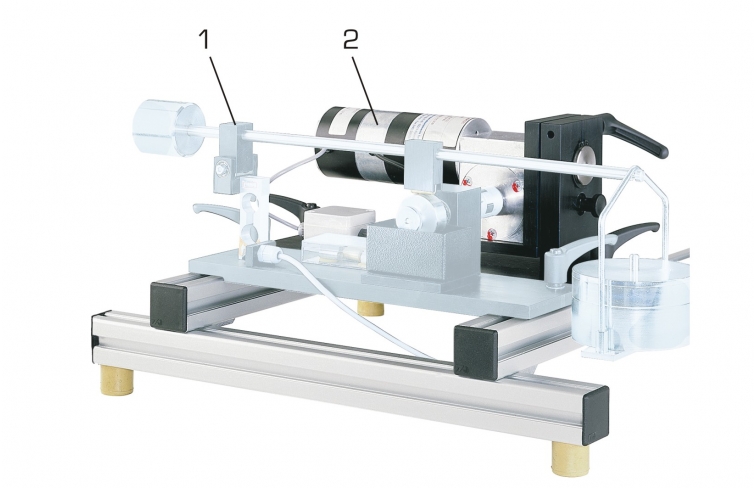

![1 experimentálna jednotka TM 260.05 študuje tribologický systém pozostávajúci z valcového čapu a valčeka, ktoré sa navzájom posúvajú (bodový kontakt), 2 pohonná jednotka TM 260](/images/datasheet/1393/TM-260-Drive-unit-for-tribological-investigations-products_list_small-gunt-1393-zeichnung_einzelheit_2.jpg)
