TM 260.04 Trecie vibrácie
- spolu s pohonnou jednotkou
- pozorovanie prechodu zo statického na dynamické trenie
- vplyv mazania na fenomén slip-stick
- vplyv sily medzi trecími partnermi na fenomén slip–stick
- vplyv relatívnej rýchlosti trecích partnerov na fenomén slip–stick
1 experimentálna jednotka
1 disk
1 trecí krúžok
1 pružina
1 sada závaží
1 sada inštruktážneho materiálu
- jav slip–stick pri prechode zo statického na dynamické trenie
- trecie krúžky z rôznych materiálov na štúdium rôznych trecích párov
požadovaný
TM 260 Pohonná jednotka pre tribologické vyšetrovanie
Trenie je odpor telesa proti pohybu na podložke. Statické trenie znamená, že teleso zostáva v pokoji pri pôsobení sily. Ak je prekročená hraničná hodnota, telo sa začne pohybovať po základni, čo má za následok dynamické trenie. Samobudené trecie oscilácie, tiež známe ako fenomén slip-stick, sa vyskytujú, ak je statické trenie výrazne vyššie ako dynamické trenie.
Tribologický systém v TM 260.04 umožňuje názornú demonštráciu prechodu zo statického na dynamické trenie a výskyt trecích kmitov. Experimentálna jednotka obsahuje rotujúci kotúč z nehrdzavejúcej ocele a voľne priliehajúci trecí krúžok ako treciu dvojicu. Prítlačnú silu medzi trecími partnermi je možné pomocou závaží postupne nastavovať až do maximálnej hodnoty 40 N.
Napínacia pružina zabraňuje otáčaniu trecieho krúžku. Potrebná prídržná sila sa meria snímačom sily.
Na vykonávanie experimentov je potrebná pohonná jednotka TM 260 . Experimentálna jednotka sa rýchlo a jednoducho namontuje na rám pohonnej jednotky pomocou rýchloupínacích skľučovadiel. Disk je poháňaný upínacou spojkou medzi pohonnou jednotkou a prevodovkou. Displej a riadiaca jednotka pohonnej jednotky zobrazuje treciu silu a rýchlosť a umožňuje plynulé nastavenie rýchlosti.
Trecia sila a koeficient trenia sa dajú určiť experimentálne. Trecie sily sú merané snímačom sily. Trecie krúžky vyrobené z rôznych materiálov sú súčasťou dodávky na štúdium rôznych trecích párov.
Objednávacie číslo: 040.26004
Špecifikácia
- trecie kmity pri statickom a dynamickom trení
- rýchla a jednoduchá montáž experimentálnej jednotky na rám pohonnej jednotky
- otočný disk z nehrdzavejúcej ocele
- disk je poháňaný upínacou spojkou medzi pohonnou jednotkou a prevodovkou
- trecí krúžok z rôznych materiálov: nehrdzavejúca oceľ, mosadz alebo plast (PA)
- trecia dvojica zaťažená stupňovitými závažiami
- trecia sila meraná snímačom sily
- zobrazenia sily a rýchlosti a nastavenia rýchlosti na pohonnej jednotke
Technické dáta
Disk
- Ø: 60 mm
- nehrdzavejúca oceľ
Trecí krúžok
- vonkajší priemer: 80 mm
- vnútorný priemer: 50 mm
- 1x nerezová oceľ
- 1x mosadz
- 1x plast (PA)
Silový snímač pre treciu silu
- 0…50N
Závažia
- 1x 5N
- 3x 10N
Rozmery a hmotnosť
Hmotnosť: cca. 7 kg
Objednávacie číslo: 040.26004
![TM 260 Pohonná jednotka pre tribologické vyšetrovanie](/images/datasheet/1397/TM-260.04-TM-260-Drive-unit-for-tribological-investigations-products_list_small-gunt-1397-foto_totale.jpg)
![](/images/datasheet/1397/TM-260.04-Frictional-vibrations-products_list_small-gunt-1397-foto_totale.jpg)
![1 snímač sily, 2 rámy TM 260, 3 pohonné jednotky od TM 260, 4 otočné kotúče, 5 trecích krúžkov, 6 závažie, 7 pružiny a kábel](/images/datasheet/1397/TM-260.04-Frictional-vibrations-products_list_small-gunt-1397-zeichnung.jpg)

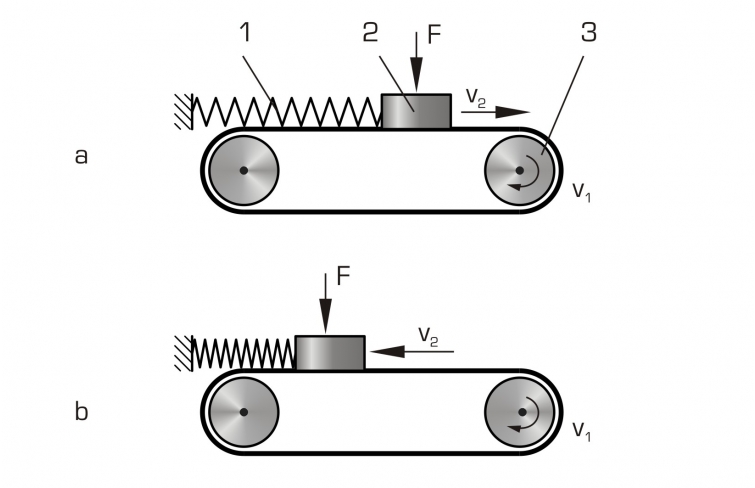

![Trecie kmity (fenomén Slip-stick): 1 pružina, 2 telo, 3 pohon; F sila, v rýchlosť, a statická, b dynamická](/images/datasheet/1397/TM-260.04-Frictional-vibrations-products_list_small-gunt-1397-zeichnung_einzelheit_1.jpg)
![Trecia sila pri statickom a dynamickom trení: 1 statické trenie, 2 medza sklzu, 3 dynamické trenie, FR trecia sila, F trakcia, FH statická trecia sila, FG dynamická trecia sila, pokojový stav, b pohyb](/images/datasheet/1397/TM-260.04-Frictional-vibrations-products_list_small-gunt-1397-zeichnung_einzelheit_2.jpg)
