TM 260.03 Dynamické trenie medzi čapom a diskom
- spolu s pohonnou jednotkou
- trecie sily v rôznych trecích pároch a zaťaženiach
- trecie sily s rôznym mazaním
- trecie sily pri rôznych relatívnych rýchlostiach trecích partnerov
- opotrebovanie pri rôznych parametroch trenia a podmienkach mazania
1 experimentálna jednotka
1 disk
1 sada špendlíkov
1 sada závaží
1 sada inštruktážneho materiálu
- trecie sily medzi dvoma klznými trecími pármi
- vyšetrenie opotrebovania
- možné použitie rôznych mazív
požadovaný
TM 260 Pohonná jednotka pre tribologické vyšetrovanie
V ložiskovej a pohonnej technike dochádza k dynamickému treniu v klzných a valivých bodoch, čo vedie k stratám výkonu v technických systémoch. Dynamické trenie sa rozlišuje na klzné, valivé a otočné trenie. Pri dynamickom trení dochádza k relatívnemu posunu medzi týmito dvoma telesami.
Tribologický systém v TM 260.03 umožňuje jasné zobrazenie dynamického trenia a analýzu trecích síl. Experimentálna jednotka obsahuje pevný kolík, ktorý je ako trecia dvojica pritlačený axiálne proti rotujúcemu disku. Prítlačnú silu medzi trecími partnermi je možné nastavovať pomocou páky postupne až do maximálne 80 N. Otočný disk je uzavretý otvorenou nádobou, ktorú je možné na experimenty naplniť rôznymi mazivami.
Je možné študovať rôzne podmienky mazania, ako je suché trenie, mazanie vodou alebo olejom. Súčasťou dodávky sú kolíky vyrobené z rôznych materiálov na štúdium rôznych trecích párov.
Na vykonávanie experimentov je potrebná pohonná jednotka TM 260 . Experimentálna jednotka sa rýchlo a jednoducho namontuje na rám pohonnej jednotky pomocou rýchloupínacích skľučovadiel. Disk je poháňaný upínacou spojkou medzi pohonnou jednotkou a prevodovkou. Displej a riadiaca jednotka pohonnej jednotky zobrazuje treciu silu a rýchlosť a umožňuje plynulé nastavenie rýchlosti.
Trecia sila a koeficient trenia sa dajú určiť experimentálne. Trecie sily sú merané snímačom sily. Opotrebenie je možné presne určiť meraním zmeny (skrátenia) dĺžky čapu.
Objednávacie číslo: 040.26003
Špecifikácia
- trecie sily v čape a kotúči, ktoré kĺžu proti sebe, kotúč vystavený axiálnemu zaťaženiu
- rýchla a jednoduchá montáž experimentálnej jednotky na rám pohonnej jednotky
- disk je poháňaný upínacou spojkou medzi pohonnou jednotkou a prevodovkou
- pevný kolík vyrobený z rôznych materiálov: hliník, mosadz alebo oceľ
- otočný kotúč vyrobený z tvrdenej a brúsenej nehrdzavejúcej ocele
- zaťaženie čapu cez rameno páky a stupňovité závažia
- použitie rôznych mazív, napr. vody alebo oleja
- trecia sila meraná snímačom sily
- zobrazenia sily a rýchlosti a nastavenia rýchlosti na pohonnej jednotke
Technické dáta
Načítať aplikačné zariadenie
- max. zaťaženie: 80N
- pomer ramena páky: 2:1
Disk
- Ø = 50 mm
- tvrdená nehrdzavejúca oceľ, brúsená
Pin, ØxV: 4x25mm
- 3x hliník
- 6x mosadz
- 6x oceľ
Silový snímač pre treciu silu
- 0…50N
Závažia
- 1x 5N (záves)
- 1x 20N
- 1x 10N
- 1x 5N
Rozmery a hmotnosť
DxŠxV: 350x430x230 mm
Hmotnosť: cca. 8 kg
Objednávacie číslo: 040.26003
![TM 260 Pohonná jednotka pre tribologické vyšetrovanie](/images/datasheet/1396/TM-260.03-TM-260-Drive-unit-for-tribological-investigations-products_list_small-gunt-1396-foto_totale.jpg)

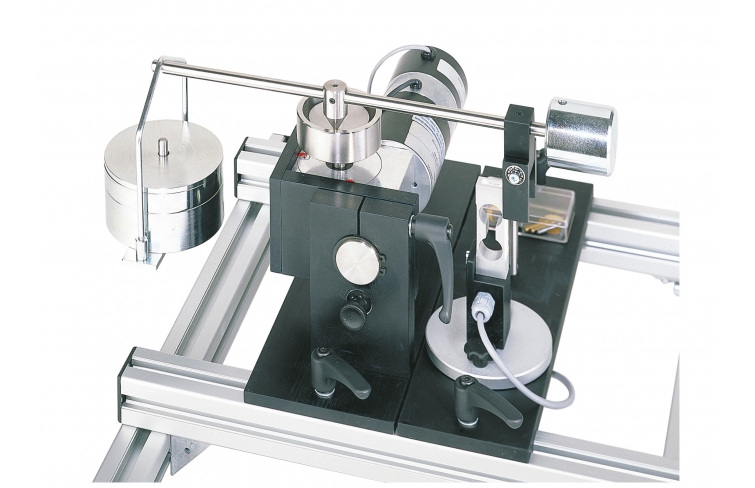

![](/images/datasheet/1396/TM-260.03-Dynamic-friction-in-pin--disk-products_list_small-gunt-1396-foto_totale.jpg)

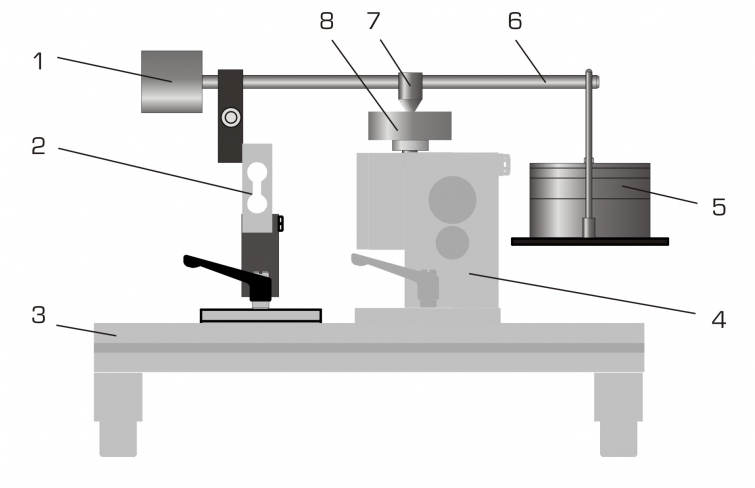

![1 protizávažie, 2 snímače sily, 3 rámy TM 260, 4 pohonné jednotky od TM 260, 5 závažie, 6 páka aplikačného zariadenia, 7 kolíkov, 8 diskov](/images/datasheet/1396/TM-260.03-Dynamic-friction-in-pin--disk-products_list_small-gunt-1396-zeichnung.jpg)

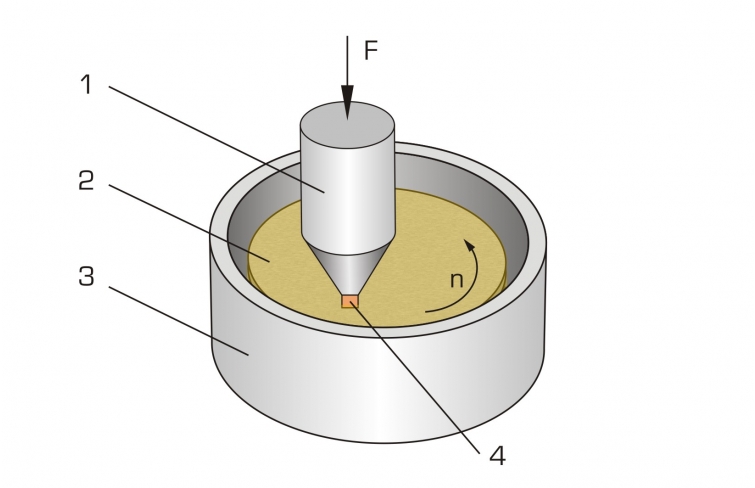

![Čep a disk tribologického systému: 1 kolík ako protiteleso, 2 otočný kotúč ako hlavné telo, 3 miska s mazivom ako pomocná látka, 4 kontaktná plocha; F sila, n rýchlosť](/images/datasheet/1396/TM-260.03-Dynamic-friction-in-pin--disk-products_list_small-gunt-1396-zeichnung_einzelheit_1.jpg)

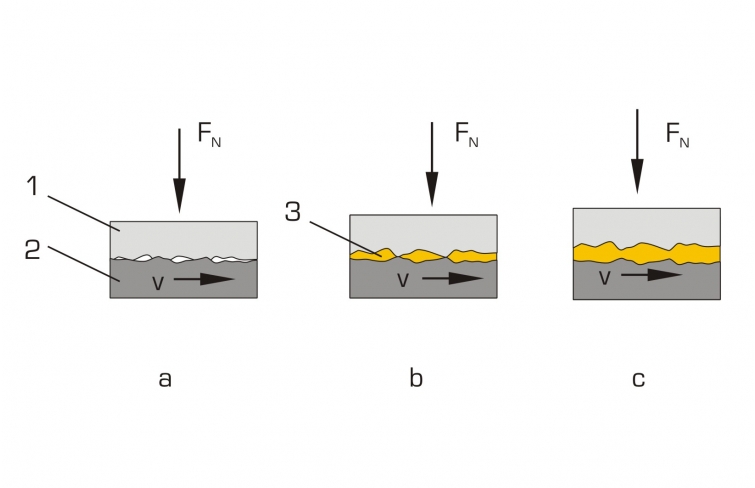

![Vplyv mazacieho filmu na trenie: 1 kolík, 2 kotúč, 3 mazivo; a suché trenie, b zmiešané trenie, c kvapalinové trenie; FN sila, v rýchlosť](/images/datasheet/1396/TM-260.03-Dynamic-friction-in-pin--disk-products_list_small-gunt-1396-zeichnung_einzelheit_2.jpg)
