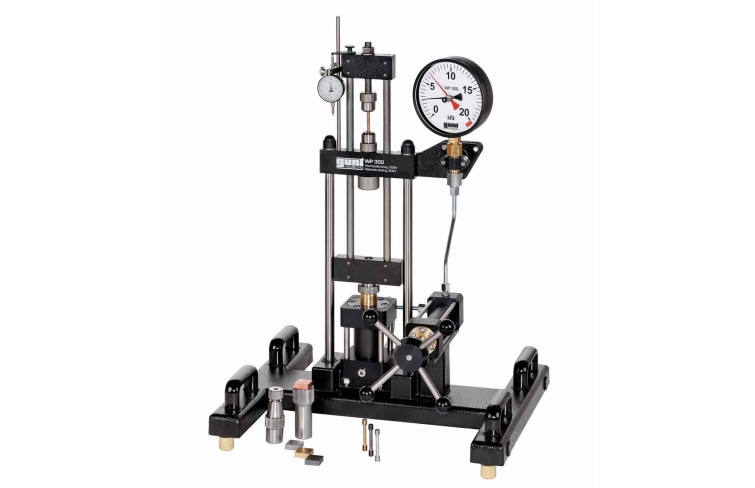

WP 300 Skúška materiálov, 20 kN
- ťahové skúšky
- vykreslite diagramy napätie-deformácia
- kompresné testy
- Skúška tvrdosti podľa Brinella
- spolu s príslušenstvom
- kompresné testy pre vlastné vzorky
- ohybové skúšky
- cuppingové skúšky
- šmykové skúšky
- testovanie kotúčových a vinutých pružín
1 experimentálna jednotka
1 prístroj na skúšku tvrdosti
1 silomer
1 číselník predĺženia
4 sady ťahových vzoriek (každá 4 kusy)
4 sady vzoriek tvrdosti (každá 4 kusy)
1 sada inštruktážneho materiálu
- kompaktná, jednoduchá experimentálna jednotka pre základné deštruktívne testy
- ťahové skúšky, tlakové skúšky, Brinellova skúška tvrdosti
voliteľné
WP 300.20 Systém na zber dát
Skúška ťahom
WP 300.02 Sada 4 vzoriek na ťahanie, Al, Cu, St, CuZn
WP 300.21 Sada 4 vzoriek na ťahanie, Al
WP 300.22 Sada 4 vzoriek na ťahanie, Cu
WP 300.23 Sada 4 kusov ťahaných vzoriek, St
WP 300.24 Sada 4 kusov ťahaných vzoriek, CuZn
WP 300.14 Upínacie zariadenie pre ploché ťahané vzorky
WP 300.25 Sada 4 ťažných vzoriek, ploché, Al, Cu, St, CuZn
Skúška kompresie
WP 300,70 Sada 4 kompresných vzoriek, sadra
WP 300.71 Sada 4 kompresných vzoriek, drevo
WP 300.72 Sada 4 kompresných vzoriek, plast
pre vlastné exempláre
WP 300.05 Kompresné platne na skúšky kompresie, veľ
Skúška tvrdosti podľa Brinella
WP 300.03 Súprava 4 vzoriek tvrdosti, Al, Cu, St, CuZn
WP 300.31 Sada 4 vzoriek tvrdosti, Al
WP 300.32 Sada 4 vzoriek na meranie tvrdosti, Cu
WP 300.33 Sada 4 kusov tvrdosti, St
WP 300.34 Sada 4 kusov tvrdomerov, CuZn
WP 300.12 Meracia lupa na skúšku tvrdosti podľa Brinella
Skúška ohybom
WP 300.04 Zariadenie na testovanie ohybom
WP 300.61 Sada 3 ohýbacích vzoriek, Al, St, CuZn
Skúška bankovaním
WP 300.11 Zariadenie na testovanie bankovaním
WP 300.41 Sada 5 vzoriek na baňkovanie, Al
WP 300,42 Sada 5 vzoriek na baňkovanie, Cu
WP 300,43 Sada 5 vzoriek na baňkovanie, St
WP 300,44 Sada 5 vzoriek na baňkovanie, CuZn
Skúška šmykom
WP 300.10 Zariadenie na šmykové skúšky, dvojité strihanie
WP 300.13 Zariadenie na šmykové skúšky, jednošmykové
WP 300,52 Sada 5 kusov strižných vzoriek, Cu
Jarná skúška
WP 300.06 Experimentálne nastavenie pre test pružiny, špirálová pružina, 2 sady
WP 300.07 Experimentálne nastavenie pre test pružiny, tanierová pružina
Ostatné príslušenstvo
WP 300.09 Laboratórny vozík
Dôkladné pochopenie vlastností materiálov je nevyhnutné pre technické a vedecké profesie. Tieto znalosti pomáhajú pri výbere vhodného materiálu, monitorovaní výroby a spracovania a zabezpečovaní požiadaviek z hľadiska komponentu. Test materiálov poskytuje potrebné údaje reprodukovateľným a presne kvantifikovaným spôsobom. Skúška ťahom, skúška ohybom a skúška tvrdosti sú súčasťou klasickej skúšky deštruktívnych materiálov.
Rozsah experimentov s WP 300 zahŕňa ťahové skúšky, tlakové skúšky a skúšky tvrdosti podľa Brinella v základnej jednotke. Skúšky ohybu, šmyku a hrnutia je možné vykonať pomocou príslušenstva. Skúšať možno aj kotúčové a vinuté pružiny. Voliteľne sú k dispozícii veľké lisovacie platne pre materiály s relatívne nízkou pevnosťou v tlaku alebo inou geometriou, ktoré vyžadujú väčšiu kontaktnú plochu (vlastné laboratórne lisovacie vzorky).
Experimentálna jednotka bola vyvinutá špeciálne pre experimenty v malých skupinách a vyznačuje sa prehľadným dizajnom, jednoduchým ovládaním a príslušenstvom, ktoré sa ľahko vymieňa.
Ťahové vzorky sú upnuté medzi horným priečnikom a krížovou hlavou. Kompresné vzorky a vzorky tvrdosti sú zaistené medzi krížovou hlavou a spodným priečnikom. Skúšobná sila sa vytvára pomocou ručne ovládaného hydraulického systému a zobrazuje sa na veľkom silomere s indikátorom odporu. Číselníkový meradlo meria predĺženie vzoriek.
Experimentálna jednotka môže byť vybavená aj elektronickým meraním sily a posunu. Pomocou systému WP 300.20 na zber údajov je možné namerané hodnoty sily a posunutia preniesť do PC, kde ich možno analyzovať pomocou softvéru.
Objednávacie číslo: 020.30000
Špecifikácia
- klasické experimenty z deštruktívneho testovania materiálov
- ťahové skúšky, tlakové skúšky, Brinellova skúška tvrdosti
- dostupné rozsiahle príslušenstvo pre ďalšie experimenty
- generovanie ťahových a tlakových síl
- sily generované ručne ovládaným hydraulickým systémom; nie je potrebné žiadne napájanie
- silomer, ukazovateľ s indikátorom ťahu
- číselník na určenie predĺženia
- 16 vzoriek tvrdosti
- 16 ťažných vzoriek B6x30 podľa DIN 50125
- kompresné vzorky dostupné ako voliteľné: sadra WP 300,70 , drevo WP 300,71 , plast WP 300,72
- systém na zber údajov ( WP 300.20 ) dostupný ako voliteľná výbava
Technické dáta
Skúšobná sila: max. 20 kN
Zdvih: max. 44 mm
Voľný inštalačný priestor pre vzorky: 165 x 65 mm
16 ťahových vzoriek
- materiál: 4x Al, 4x Cu, 4x St, 4x CuZn
16 vzoriek tvrdosti
- DxŠxV: 30x30x10 mm
- materiál: 4x Al, 4x Cu, 4x St, 4x CuZn
Guľa na testovanie tvrdosti: Ø 10 mm
Meracie rozsahy
- sila: 0…20kN, delenie: 0,5kN
- zdvih: 0…20 mm, delenie: 0,01 mm
Rozmery a hmotnosť
DxŠxV: 610x500x860 mm
Hmotnosť: cca. 48 kg
Objednávacie číslo: 020.30000
