SE 110.48 Skúška ohybom, plastická deformácia
- zaťaženie na nosník s bodovým zaťažením
- nakreslite diagram rozšírenia zaťaženia a určte nelineárne správanie
- porovnajte krivky zaťaženia a odľahčenia
- preukázať neplatnosť princípu superpozície v plastickej oblasti
1 sada nosníkov (3 kusy)
1 zariadenie na aplikáciu záťaže
2 podpery
1 číselník
1 napínacie zariadenie
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- pozorovať a určiť prechod z elastickej na plastickú deformáciu
- vykreslite diagramy rozšírenia zaťaženia
požadovaný
SE 112 Montážny rám
voliteľné
SE 110,30 Číselníkové meradlá
Mechanické namáhanie, ktorému sú konštrukčné prvky vo všeobecnosti vystavené, vytvára napätia v ovplyvnenom komponente alebo v materiáli. Ak sú tieto napätia príliš veľké, dochádza okrem elastickej, reverzibilnej deformácie k plastickej deformácii materiálu. Komponent sa po deformácii nevráti úplne do svojej pôvodnej podoby, čo má za následok zmenu tvaru.
Nosník skúmaný v SE 110.48 je namontovaný na oboch stranách. Na upevnenie nosníka je súčasťou dodávky plávajúce a pevné ložisko. Nosník je zaťažený bodovým zaťažením. Zariadenie na aplikáciu záťaže môže byť umiestnené kdekoľvek na ráme. Deformáciu zaznamenáva číselník. Nosníky z rôznych materiálov a profilov sú súčasťou dodávky.
V experimente sa sleduje a určuje prechod z elastickej na plastickú deformáciu. Získané hodnoty sa použijú na vytvorenie diagramu zaťaženia a rozšírenia, v ktorom je demonštrované nelineárne správanie deformácie.
Časti experimentu sú prehľadne usporiadané a bezpečne uložené v úložnom systéme. Celá experimentálna zostava je skonštruovaná v montážnom ráme SE 112.
Objednávacie číslo: 022.11048
Špecifikácia
- študovať lúč až do plastickej deformácie
- zaťaženie nosníka od bodového zaťaženia
- pevné a plávajúce ložisko na podopretie nosníka
- nosníky z rôznych materiálov a profilov
- číselník na zaznamenávanie deformácie
- skladovací systém pre diely
- experimentálne nastavenie v montážnom ráme SE 112
Technické dáta
Nosníky
- 1x 1000x15x3mm, oceľ
- 1x 1000x15x3mm, hliník
- 1x H-profil, 1000x15x15x2mm, hliník
Načítať aplikačné zariadenie
- max. zaťaženie: ±5000N
- max. zdvih: 100 mm
Meracie rozsahy
- zdvih: 0…50 mm
Rozmery a hmotnosť
DxŠxV: 1170x480x178 mm
Hmotnosť: cca. 30 kg
Vyžaduje sa pre prevádzku
Montážny rám SE 112
Objednávacie číslo: 022.11048
![Testovanie materiálov](/images/wissen_thumbs/321_en-GB.jpg)
![SE 110 GUNT Structure Line: Kurz inžinierskych mechanikov](/images/wissen_thumbs/328_en-GB.jpg)
![Séria WP: Základy testovania materiálov](/images/wissen_thumbs/348_en-GB.jpg)

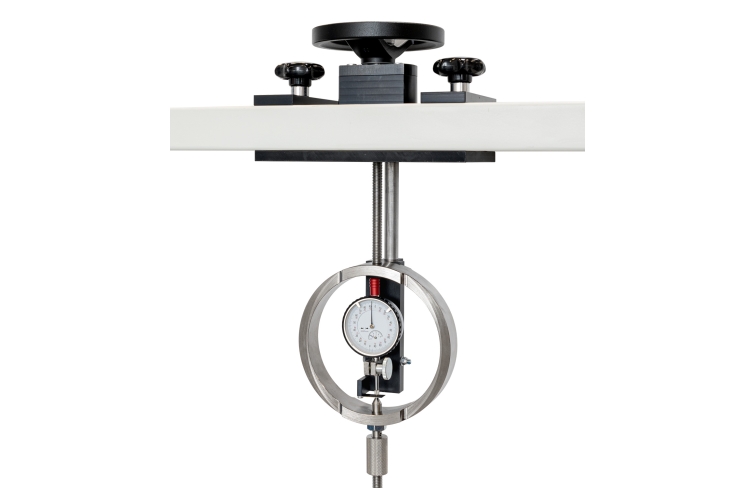

![Načítať aplikačné zariadenie](/images/datasheet/1305/SE-110.48-Bending-test-plastic-deformation-products_list_small-gunt-1305-add_1.jpg)

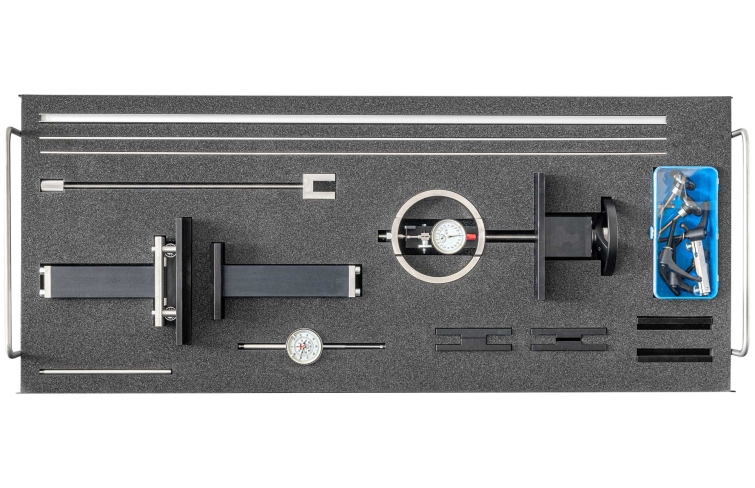

![Úložný systém s penovou vložkou](/images/datasheet/1305/SE-110.48-Bending-test-plastic-deformation-products_list_small-gunt-1305-add_2.jpg)
![SE 110,30 Číselníkové meradlá](/images/datasheet/1305/SE-110.48-SE-110.30-Dial-gauges-products_list_small-gunt-1305-foto_totale.jpg)
![SE 112 Montážny rám](/images/datasheet/1305/SE-110.48-SE-112-Mounting-frame-products_list_small-gunt-1305-foto_totale.jpg)

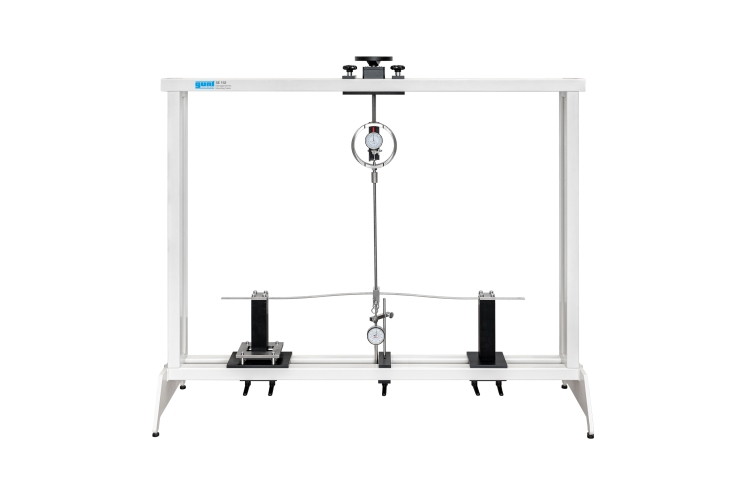

![Obrázok zobrazuje SE 110,48 v rámci SE 112](/images/datasheet/1305/SE-110.48-Bending-test-plastic-deformation-products_list_small-gunt-1305-foto_totale.jpg)

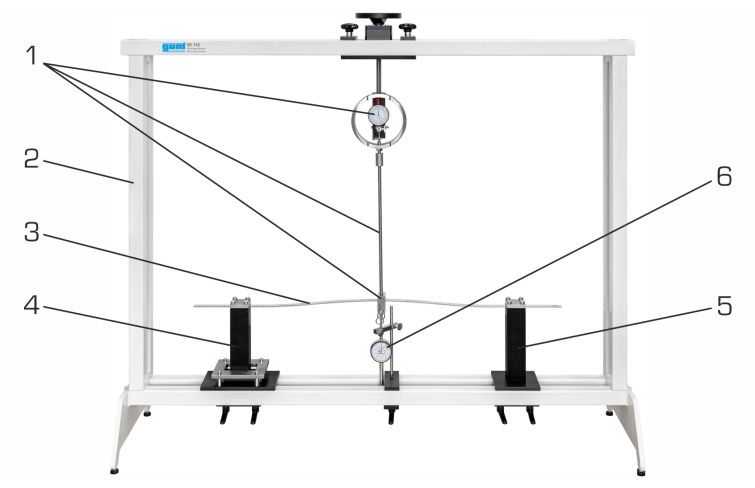

![1 zariadenie na aplikáciu záťaže, 2 rám SE 112, 3 nosníky, 4 plávajúce ložiská, 5 pevných podpier, 6 číselníkových mierok](/images/datasheet/1305/SE-110.48-Bending-test-plastic-deformation-products_list_small-gunt-1305-zeichnung.jpg)

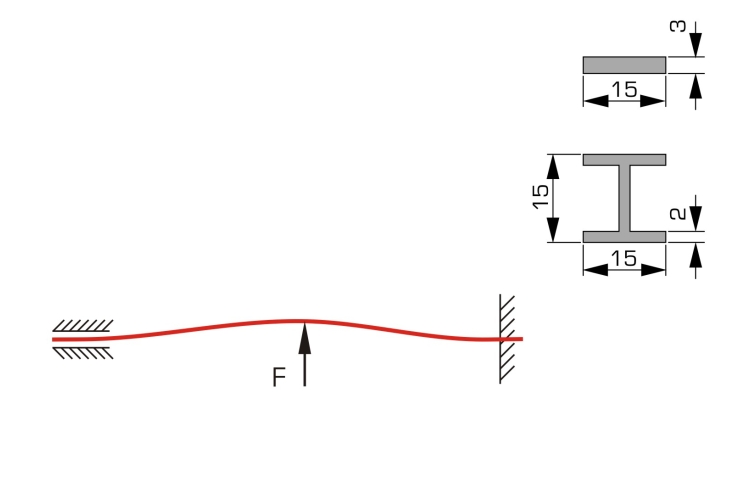

![Plastická deformácia nosníka, oba profily nosníka sú súčasťou dodávky](/images/datasheet/1305/SE-110.48-Bending-test-plastic-deformation-products_list_small-gunt-1305-zeichnung_einzelheit_1.jpg)

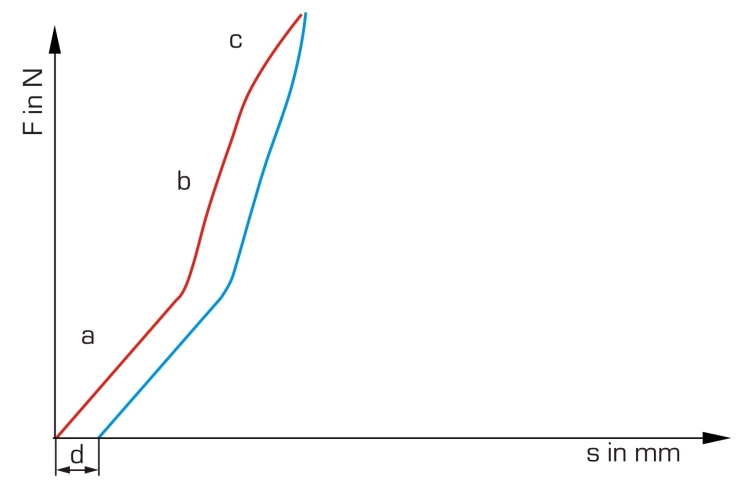

![Diagram rozšírenia zaťaženia pre červenú: krivka zaťaženia a modrá: krivka odľahčenia; a elastická oblasť, b oblasť nelineárnej deformácie, c plastická oblasť, d trvalá deformácia; F sila, s predĺženie](/images/datasheet/1305/SE-110.48-Bending-test-plastic-deformation-products_list_small-gunt-1305-zeichnung_einzelheit_2.jpg)
