SE 100 Rám na testovanie zaťaženia, 400 kN
- spolu s príslušenstvom
- ohybové skúšky
- záťažové testy
- kompresné testy
1 rám z oceľových profilov
- zaťažovacie skúšky komponentov z oceľových konštrukcií a inžinierskych stavieb
- špeciálne navrhnuté pre veľké komponenty v mierke 1:1
- široké možnosti použitia vďaka rozsiahlemu príslušenstvu
voliteľné
SE 100.01 Štandardné príslušenstvo pre záťažové skúšky
SE 100.02 Hydraulické nakladacie zariadenie, 2x200kN
SE 100.12 Hydraulické nakladacie zariadenie, 1x200kN
SE 100,03 Číselníkové meradlá
SE 100.04 Rovinný rám s tenzometrom na meranie síl na prútoch
Požiadavky moderných, technicky sofistikovaných návrhov vyžadujú solídne pochopenie pevnosti a deformácie komponentov. V experimentoch so zaťažením je možné simulovať rôzne stavy zaťaženia a zaznamenávať a analyzovať reakciu na zaťaženie. To umožňuje demonštrovať nosnosť konštrukcie pomocou experimentu. Rám SE 100 pre záťažové skúšky bol navrhnutý špeciálne pre experimenty v oblasti oceliarskeho a stavebného inžinierstva. Študujú sa veľké komponenty v mierke 1:1.
Rám sa dodáva v prefabrikovaných dieloch, ktoré je potrebné zmontovať na mieste. To umožňuje prepravu jednotlivých častí cez bežné dvere. Rám je postavený na štyroch nastaviteľných nožičkách tlmiacich vibrácie. Veľkorysá pracovná plocha je navrhnutá ako dvojitý rám, takže je možné študovať aj dlhšie komponenty.
Dizajn rámu umožňuje vykonávať experimenty rýchlo a bez komplikovanej montáže. Jednotka ponúka veľmi široké možnosti v spojení s príslušenstvom a zariadením na aplikáciu záťaže.
Hydraulicky ovládané zariadenie na aplikáciu záťaže, dostupné ako príslušenstvo SE 100.12 , obsahuje dvojčinný hydraulický valec a ručné čerpadlo namontované na stole.
Zaťažovacie zariadenie je namontované na valčekoch a môže byť umiestnené v ľubovoľnom bode horného priečnika rámu. V závislosti od experimentálneho usporiadania je možné použiť aj dve zariadenia na aplikáciu záťaže ( SE 100.02 ) a tým vytvárať viaceré sily. Ohyb je indikovaný číselníkovými mierkami, ktoré sú dostupné ako príslušenstvo SE 100.03 .
Veľké komponenty, ako sú železobetónové nosníky, nosníky alebo oceľové rámy, môžu byť vystavené zaťaženiu a experimentálne skúmané. Pre experimenty na väzníkoch je k dispozícii príslušenstvo SE 100.04 . Sily na typických tyčiach priehradového nosníka sa zaznamenávajú pomocou tenzometrov.
Objednávacie číslo: 022.10000
Špecifikácia
- skúmanie komponentov v mierke 1:1 z oceliarskeho a stavebného inžinierstva
- rám je dodávaný po častiach, možná preprava bežnými dverami
- veľká operačná plocha, riešená ako dvojitý rám, vhodná aj pre veľmi dlhé komponenty
- namontované na 4 nastaviteľných nožičkách tlmiacich vibrácie
- hydraulicky ovládané zaťažovacie zariadenie na vytváranie tlakových síl dostupné ako príslušenstvo
- voliteľne dostupné zariadenie na aplikáciu zaťaženia namontované na valcoch; SE 100.12 obsahuje 1 zaťažovacie zariadenie, SE 100.02 obsahuje 2 zaťažovacie zariadenia
- Zariadenia na aplikáciu zaťaženia môžu byť umiestnené v akomkoľvek bode rámu
- možné experimenty s rôznymi komponentmi, ako sú nosníky, nosníky alebo rámy
- rovinný nosník s tenzometrom na meranie sily dostupný ako príslušenstvo SE 100.04
Technické dáta
Rám
- oceľové profily: U 400, St52
- otvor rámu ŠxV: 4100x1700mm
- svetlé rozpätie v dvojitom ráme: 635 mm
Skúšobné zaťaženia
- stredová poloha: max. 300 kN
- mimo stred: max. 2 x 200 kN
Rozmery a hmotnosť
DxŠxV: 5000x1350x2820 mm
Hmotnosť: cca. 2600 kg
Objednávacie číslo: 022.10000
![Testovanie materiálov](/images/wissen_thumbs/321_en-GB.jpg)
![Séria WP: Základy testovania materiálov](/images/wissen_thumbs/348_en-GB.jpg)
![Návrh laboratória stavebného inžinierstva](/images/wissen_thumbs/443_en-GB.jpg)
![SE 100.01 Štandardné príslušenstvo pre záťažové skúšky](/images/datasheet/1256/SE-100-SE-100.01-Standard-accessories-for-load-testing-products_list_small-gunt-1256-foto_totale.jpg)
![SE 100.02 Hydraulické nakladacie zariadenie, 2x200kN](/images/datasheet/1256/SE-100-SE-100.02-Hydraulic-loading-device-2x200kN-products_list_small-gunt-1256-foto_totale.jpg)
![SE 100.12 Hydraulické nakladacie zariadenie, 1x200kN](/images/datasheet/1256/SE-100-SE-100.12-Hydraulic-loading-device-1x200kN-products_list_small-gunt-1256-foto_totale.jpg)
![SE 100,03 Číselníkové meradlá](/images/datasheet/1256/SE-100-SE-100.03-Dial-gauges-products_list_small-gunt-1256-foto_totale.jpg)
![SE 100.04 Rovinný rám s tenzometrom na meranie síl na prútoch](/images/datasheet/1256/SE-100-SE-100.04-Plane-frame-with-strain-gauge-for-member-forces-measuring-products_list_small-gunt-1256-foto_totale.jpg)

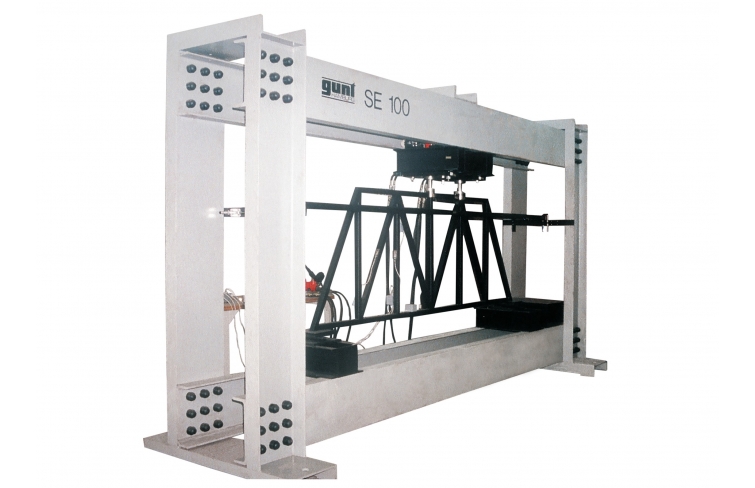

![Obrázok zobrazuje SE 100 spolu s rôznym príslušenstvom](/images/datasheet/1256/SE-100-Frame-for-load-testing-400kN-products_list_small-gunt-1256-foto_totale.jpg)

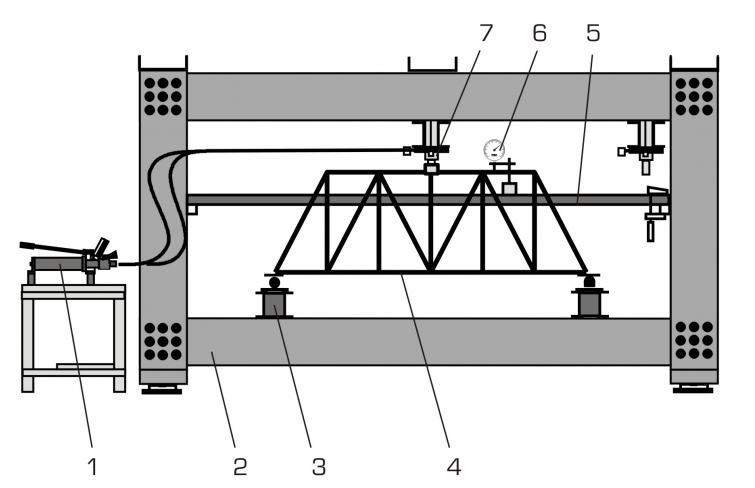

![1 čerpadlo pre zariadenie na aplikáciu záťaže, 2 rám, 3 podpery SE 100.01, 4 rovinné nosníky SE 100.04, 5 meracích traverz, 6 číselníkových meradiel SE 100.03, 7 zariadení na aplikáciu záťaže SE 100.02](/images/datasheet/1256/SE-100-Frame-for-load-testing-400kN-products_list_small-gunt-1256-zeichnung.jpg)

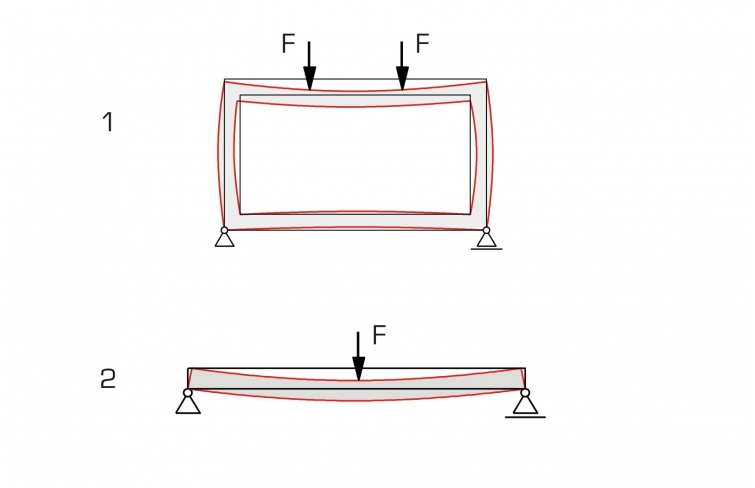

![Návrhy na vlastné testy s rôznymi veľkými komponentmi, napríklad 1 zaťaženie rámu, 2 zaťaženie nosníka alebo nosníka](/images/datasheet/1256/SE-100-Frame-for-load-testing-400kN-products_list_small-gunt-1256-zeichnung_einzelheit_1.jpg)

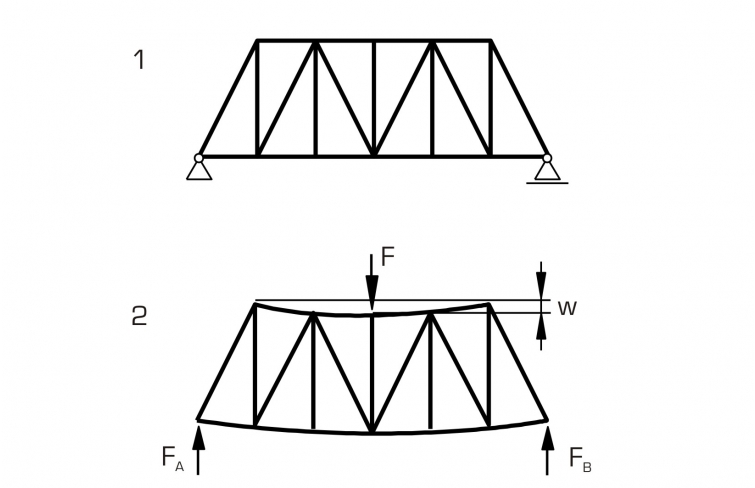

![Skúška ohybom na rovinnom nosníku SE 100,04; 1 nezaťažený nosník, 2 zaťažený nosník, skúšobné zaťaženie F, podporné sily FA a FB, w ohyb](/images/datasheet/1256/SE-100-Frame-for-load-testing-400kN-products_list_small-gunt-1256-zeichnung_einzelheit_2.jpg)
