WP 400 Nárazová skúška, 25 Nm
- určiť prácu nárazu vrúbkovanej tyče
- určiť rázovú pevnosť vrubovej tyče
- analyzovať charakteristiky lomového povrchu
- nakreslite diagram nárazu vrubovej tyče medzi prácou a teplotou
- vplyv tvaru vrubu, materiálu a teploty vzorky na prácu nárazu vrubovej tyče
1 experimentálna jednotka
1 sada závaží
1 sada vzoriek (90 kusov)
1 sada inštruktážneho materiálu
- Nárazová skúška Charpyho vrubom
- klasická metóda testovania deštruktívnych materiálov na kontrolu kvality a analýzu lomového správania kovových materiálov
- kyvadlový nárazový tester podľa DIN EN ISO 148-1
požadovaný
WP 400.50 Bezpečnostná klietka pre kyvadlový nárazový tester
voliteľné
WP 400.20 Systém na zber dát
WP 400.01 Sada 10 V vzoriek 10x5, konštrukčná oceľ
WP 400.02 Sada 10 V vzoriek 10x5, CuZn
WP 400.03 Sada 10 V vzoriek 10x10, CuZn
WP 400.04 Sada 10 vzoriek U 10x5, automatová oceľ
WP 400.05 Sada 10 vzoriek R7, automatová oceľ
WP 400.06 Sada 10 vzoriek R5, automatová oceľ
WP 400.07 Sada 10 vzoriek R7, tepelne spracovateľná oceľ
WP 400.08 Sada 10 exemplárov R7, konštrukčná oceľ
WP 400.09 Sada 10 V vzoriek, konštrukčná oceľ
V oblasti priemyselnej kontroly kvality je nárazová skúška široko používanou skúšobnou metódou, pomocou ktorej je možné rýchlo a jednoducho určiť charakteristiky pre analýzu materiálu alebo komponentov.

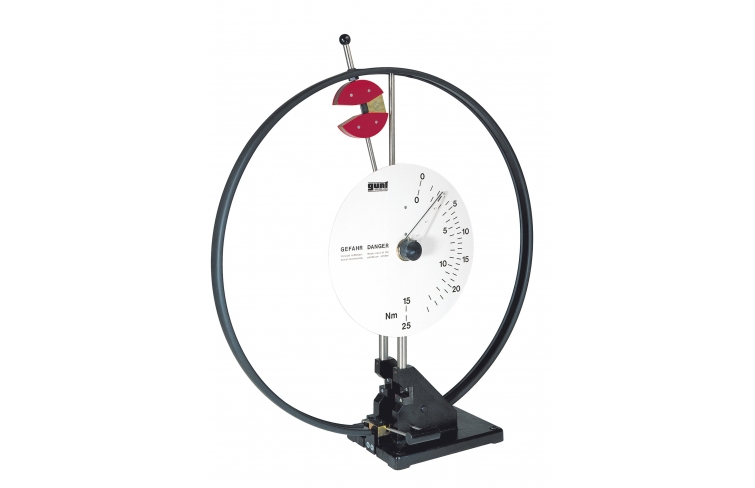

Experimentálna jednotka WP 400 je pevný kyvadlový rázový tester podľa DIN EN ISO 148-1, navrhnutý pre Charpyho rázový test. Vďaka čistému usporiadaniu a jednoduchému ovládaniu je možné sledovať priebeh experimentu vo všetkých detailoch a fázach.
V experimente kladivo pripojené k ramenu kyvadla opisuje oblúk. V najnižšom bode dráhy kladiva odovzdá kladivo časť svojej kinetickej energie vrúbkovanej vzorke. Vzorka je nárazom buď zničená alebo ohnutá a zatlačená medzi podpery.
Nárazová práca so zárezom potrebná na deformáciu vzorky sa odčíta priamo z veľkej mierky. Použitím systému WP 400.20 na zber údajov je možné namerané hodnoty preniesť do PC, kde ich možno analyzovať pomocou softvéru.
Aby sa menila výstupná energia, hmotnosť kladiva sa môže meniť pridaním alebo odstránením závažia.
Brzda znižuje zvyškovú energiu kladiva pri každom švihu, až kým nedosiahne nulu.
Potrebný ochranný kryt pre operačný priestor umožňuje bezpečné vykonávanie experimentov a je dostupný ako príslušenstvo WP 400.50 . Kladivo sa spúšťa dvoma rukami pre bezpečnejšiu prevádzku.
Experimentálne výsledky umožňujú kontrolu kvality a analýzu lomového správania rôznych kovových materiálov. Môžu sa použiť aj nekovové vzorky. Vzorky s rôznymi geometriami zárezov, v rôznych materiáloch a rozmeroch vzoriek sú súčasťou dodávky.
Objednávacie číslo: 020.40000
Špecifikácia
- klasický Charpyho vrubový nárazový test
- kyvadlový nárazový tester podľa DIN EN ISO 148-1
- hmotnosť kladiva sa môže meniť pridaním alebo odstránením závažia
- brzda na zníženie zvyškovej energie
- bezpečná prevádzka vďaka obojručnému uvoľneniu kladiva
- požadovaný ochranný kryt pre kyvadlový rázový tester dostupný ako príslušenstvo WP 400.50
- mierka na zobrazenie práce nárazu vrúbkovanej tyče
- Vzorky s vrúbkovanou tyčou (zárez U/V/R): automatová oceľ, tepelne spracovateľná oceľ, konštrukčná oceľ, mosadz
- systém na zber údajov ( WP 400.20 ) dostupný ako voliteľná výbava
Technické dáta
Kyvadlová nárazová skúška
- pracovná kapacita
- 15 Nm
- 25 Nm (s prídavnými závažiami)
- kladivo
- hmotnosť: 2,05 kg a 3,42 kg (s prídavnými závažiami)
- prídavné závažia: 4x 0,342 kg
- nárazová rýchlosť: 3,8 m/s
- Hlava: 745 mm
Podpery pre exempláre
- medzera: 40 mm
Vzorky nárazu vrúbkovanej tyče
- DxŠ: 10x5mm, 10x10mm
- prierez pri koreni zárezu: 10x7mm, 10x5mm, 10x3mm
Vzorové materiály
- voľnorezná oceľ
- tepelne spracovateľná oceľ
- konštrukčná oceľ
- mosadz
Rozmery a hmotnosť
DxŠxV: 1000x300x1000 mm
Hmotnosť: cca. 55 kg
Vyžaduje sa pre prevádzku
ochranný kryt / WP 400,50
Objednávacie číslo: 020.40000
![Testovanie materiálov](/images/wissen_thumbs/321_en-GB.jpg)
![Séria WP: Základy testovania materiálov](/images/wissen_thumbs/348_en-GB.jpg)
![Vlastnosti materiálov návrh laboratória](/images/wissen_thumbs/186_en-GB.jpg)
![WP 400,50 Bezpečnostná klietka pre kyvadlový nárazový tester](/images/datasheet/1621/WP-400-WP-400.50-Safety-cage-for-pendulum-impact-tester-products_list_small-gunt-1621-foto_totale.jpg)
![WP 400.20 Systém na zber údajov](/images/datasheet/1621/WP-400-WP-400.20-System-for-data-acquisition-products_list_small-gunt-1621-foto_totale.jpg)
![WP 400.01 Sada 10 V vzoriek 10x5, konštrukčná oceľ](/images/datasheet/1621/WP-400-WP-400.01-Set-of-10-V-specimens-10x5-construction-steel-products_list_small-gunt-1621-foto_totale.jpg)
![WP 400.02 Sada 10 V vzoriek 10x5, CuZn](/images/datasheet/1621/WP-400-WP-400.02-Set-of-10-V-specimens-10x5-CuZn-products_list_small-gunt-1621-foto_totale.jpg)
![WP 400.03 Sada 10 V vzoriek 10x10, CuZn](/images/datasheet/1621/WP-400-WP-400.03-Set-of-10-V-specimens-10x10-CuZn-products_list_small-gunt-1621-foto_totale.jpg)
![WP 400.04 Sada 10 vzoriek U 10x5, automatová oceľ](/images/datasheet/1621/WP-400-WP-400.04-Set-of-10-U-specimens-10x5-free-cutting-steel-products_list_small-gunt-1621-foto_totale.jpg)
![WP 400.05 Sada 10 vzoriek R7, automatová oceľ](/images/datasheet/1621/WP-400-WP-400.05-Set-of-10-R7-specimens-free-cutting-steel-products_list_small-gunt-1621-foto_totale.jpg)
![WP 400.06 Sada 10 vzoriek R5, automatová oceľ](/images/datasheet/1621/WP-400-WP-400.06-Set-of-10-R5-specimens-free-cutting-steel-products_list_small-gunt-1621-foto_totale.jpg)
![WP 400.07 Sada 10 vzoriek R7, tepelne spracovateľná oceľ](/images/datasheet/1621/WP-400-WP-400.07-Set-of-10-R7-specimens-heat-treatable-steel-products_list_small-gunt-1621-foto_totale.jpg)
![WP 400.08 Sada 10 vzoriek R7, konštrukčná oceľ](/images/datasheet/1621/WP-400-WP-400.08-Set-of-10-R7-specimens-construction-steel-products_list_small-gunt-1621-foto_totale.jpg)
![WP 400.09 Sada 10 V vzoriek, konštrukčná oceľ](/images/datasheet/1621/WP-400-WP-400.09-Set-of-10-V-specimens-construction-steel-products_list_small-gunt-1621-foto_totale.jpg)
![](/images/datasheet/1621/WP-400-Impact-test-25Nm-products_list_small-gunt-1621-foto_totale.jpg)

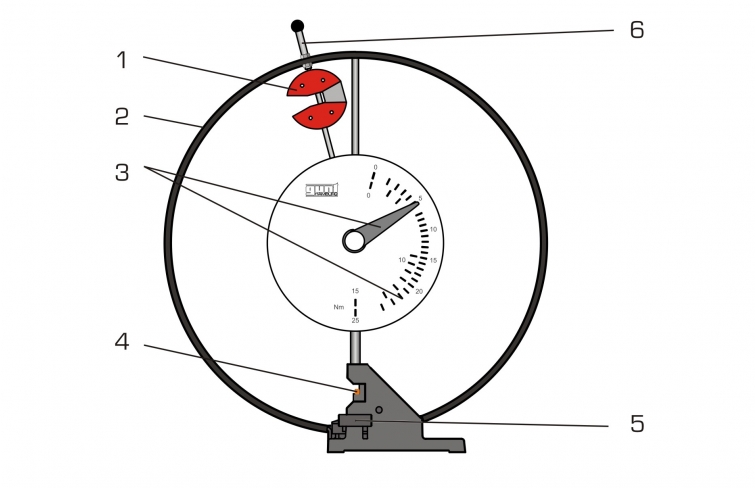

![1 kladivo s odnímateľnými prídavnými závažiami, 2 ochranné krúžky, 3 stupnice s ukazovátkom, 4 vzorky nárazu s vrúbkovanou tyčou, 5 obojručných spúští a brzdy, 6 upevňovacích prvkov kladiva](/images/datasheet/1621/WP-400-Impact-test-25Nm-products_list_small-gunt-1621-zeichnung.jpg)

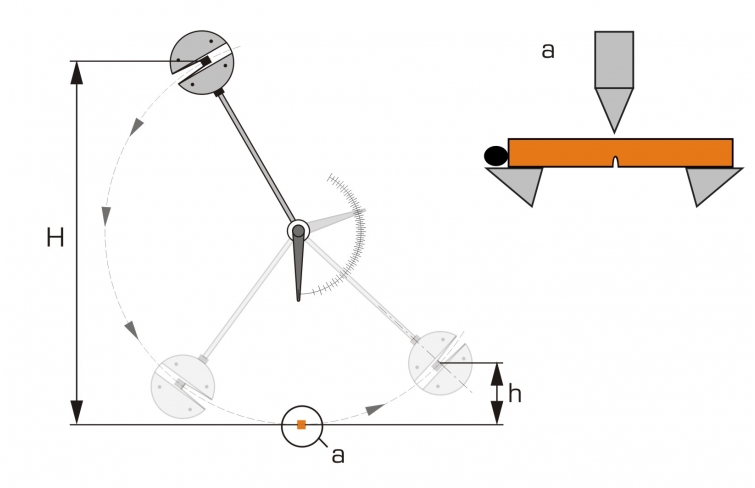

![Princíp činnosti Charpyho vrubovej nárazovej skúšky: H výška pádu, h výška stúpania, kladivo a vzorka, pôdorys](/images/datasheet/1621/WP-400-Impact-test-25Nm-products_list_small-gunt-1621-zeichnung_einzelheit_1.jpg)

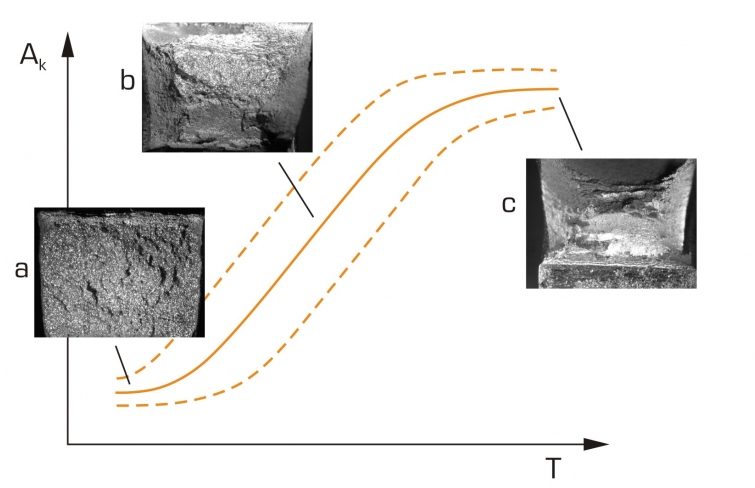

![Diagram pracovnej teploty vrúbkovanej tyče s typickými lomovými plochami: krivka priemernej hodnoty s oblasťou distribúcie, Ak práca nárazu vrubovej tyče, teplota T; hĺbková poloha s nízkodeformačnými zlomeninami, b prechodová oblasť (strmá predná časť) so zmiešanými zlomeninami, c výšková poloha s tvárnymi zlomeninami](/images/datasheet/1621/WP-400-Impact-test-25Nm-products_list_small-gunt-1621-zeichnung_einzelheit_2.jpg)
