WP 510 Krútiaci test 200Nm, motorový pohon

torzné skúšky s rôznymi materiálmi a zaťažením až do prasknutia vzorky
určiť silu krútenia
nakreslite diagram krútiaceho momentu nad uhlom krútenia
určiť elastickú oblasť
vplyv na
- vzorový materiál
- prierez vzorky
- dĺžka vzorky

1 experimentálna jednotka
3 sady vzoriek (9 kusov)
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

zmerajte skúšobný moment pomocou tenzometra
inkrementálny snímač na meranie uhla natočenia
je možné nakonfigurovať štyri rôzne rýchlosti deformácie
experimenty založené na priemyselných štandardoch

voliteľné

WP 510.01 Sada 5 ks torzných vzoriek, St
WP 510.02 Sada 5 ks torzných vzoriek, CuZn
WP 510.03 Sada 5 ks torzných vzoriek, Al
WP 300.09 Laboratórny vozík

Torzná skúška je deštruktívna skúšobná metóda, ktorá študuje plastické správanie materiálov. V praxi sa touto testovacou metódou študujú komponenty, ktoré sú pri aplikácii skrútené (napr. skrutky, hriadele, nápravy, drôty a pružiny).

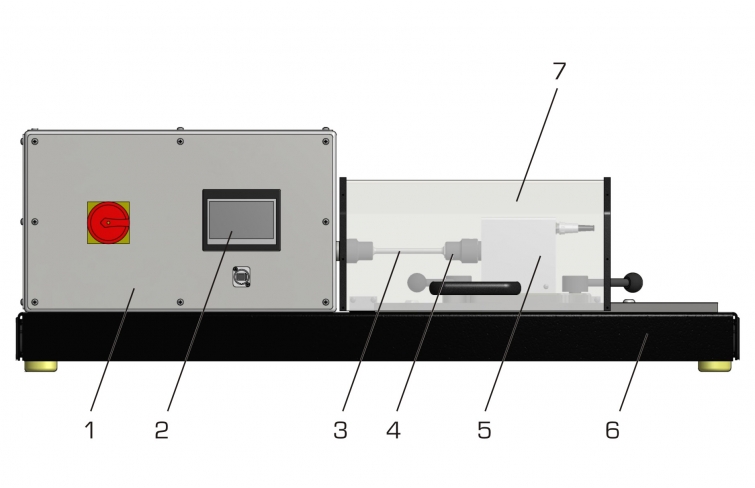

Experimentálna jednotka WP 510 umožňuje torzné skúšky, pri ktorých sú vzorky vystavené zaťaženiu až do prasknutia. Vďaka čistému usporiadaniu a jednoduchému ovládaniu je možné sledovať priebeh experimentu vo všetkých detailoch a fázach. Výkon experimentálnej jednotky umožňuje vykonávať testy v priemyselnom meradle.

V experimente sa kovové vzorky krútia, až kým nie sú zničené typickým šmykovým lomom. Krútiaci moment je aplikovaný z vysokorýchlostného redukčného prevodového motora.
Frekvenčný menič ponúka štyri rôzne rýchlosti pohonu pri otáčaní dopredu a dozadu. Základová doska je torzne vystužená. Priehľadný ochranný kryt chráni pred odletujúcimi úlomkami.

Vzorky z rôznych materiálov a rôznych dĺžok sú súčasťou dodávky. Meracie zariadenie sa môže pohybovať na pevnom ráme, aby sa prispôsobilo rôznym dĺžkam vzoriek.

Efektívny krútiaci moment (skúšobný moment) sa meria pomocou momentového hriadeľa vybaveného tenzometrami a je možné ho odčítať priamo na displeji. Uhol natočenia je zaznamenaný inkrementálnym enkodérom a dá sa aj prečítať. Prístrojové vybavenie na báze mikroprocesora je v kryte dobre chránené.

Softvér GUNT spolu s mikroprocesorom poskytuje všetky výhody používania softvéru na pomoc pri vykonávaní a analýze experimentov. Jednotka je pripojená k PC cez USB .

Objednávacie číslo: 020.51000

Špecifikácia

motorom podporované torzné skúšky s rôznymi kovovými vzorkami až po zlom
generovať krútiaci moment pomocou motora so závitovkovým prevodom; nastaviteľná miera krútenia vpred a vzad
motor so závitovkou, otáčky riadené frekvenčným meničom
vzorky: oceľ, hliník, mosadz
zmerajte skúšobný moment pomocou meracieho hriadeľa tenzometra
uhol natočenia meraný inkrementálnym kódovačom
namerané hodnoty zobrazené a ovládané cez dotykový panel
mikroprocesorová meracia technika
Softvér GUNT na zber dát cez USB pod Windows 10
