SE 110.50 Kábel pod vlastnou váhou

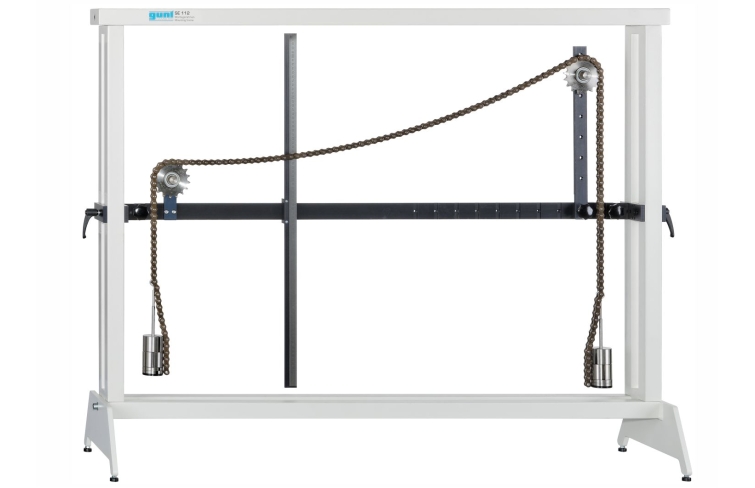

Na obrázku je SE 110,50 v ráme SE 112

určenie trolejového vedenia voľne visiaceho kábla
- iba pod mŕtvou váhou
- s prídavnými závažiami
- so symetrickým nastavením (reťazové kolesá v rovnakej výške)
- s nesymetrickým nastavením
meranie priehybu
porovnanie vypočítaných a nameraných hodnôt

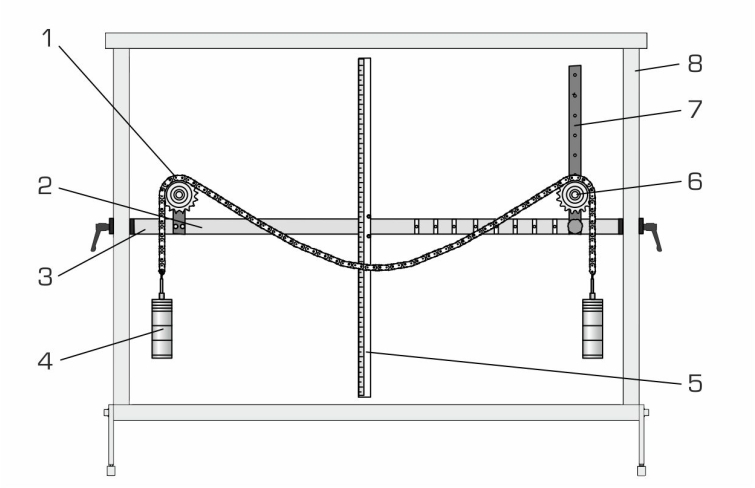

1 valčeková reťaz
1 priečne rameno so svorkou
2 reťazové kolesá s držiakmi
1 pravidlo
1 sada závaží

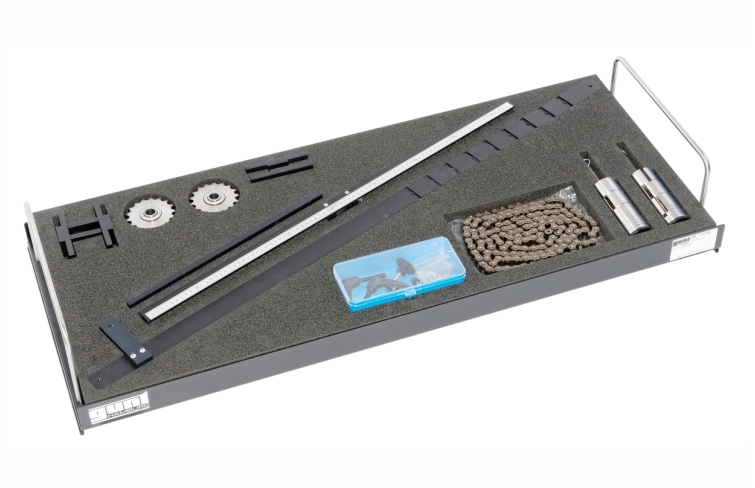

1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu

trolejového vedenia voľne visiaceho kábla pod vlastnou hmotnosťou

požadovaný

SE 112 Montážny rám

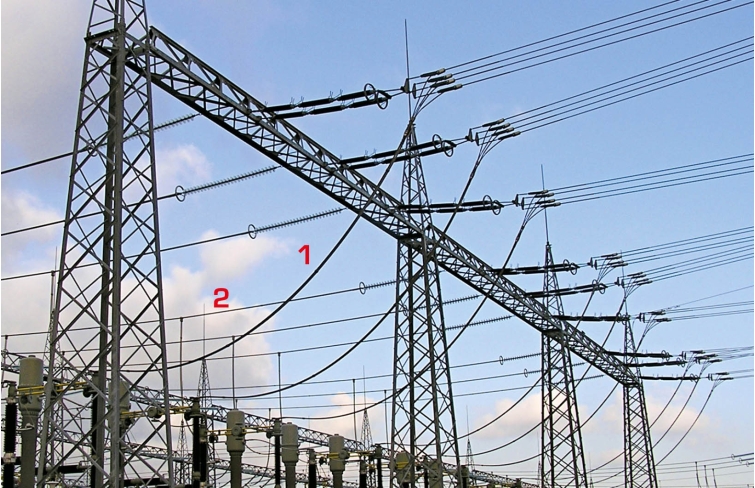

Voľne visiace káble a laná sa často používajú na podopretie konštrukcie, ako sú napríklad kotviace káble. Na visutých mostoch sú nosným prvkom konštrukcie. V mnohých výpočtoch možno vplyv vlastnej hmotnosti kábla ignorovať, pretože je v porovnaní s inými záťažami nízky. V prípade nadzemných elektrických vedení je však vlastná hmotnosť kábla dôležitá pre konštrukciu stožiarov.

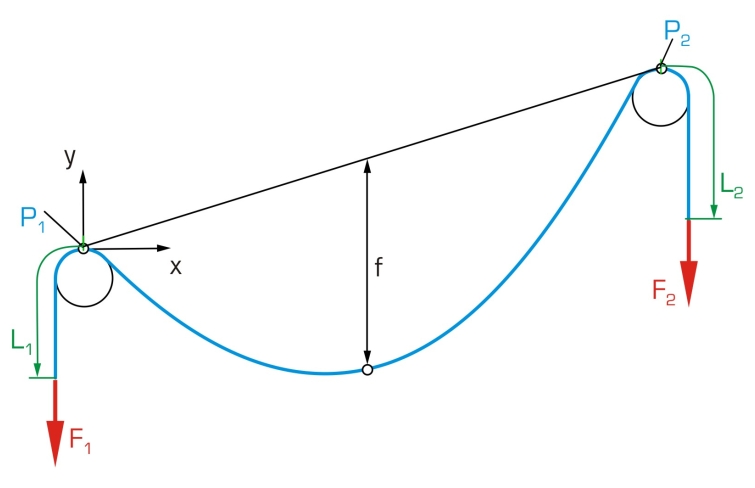

V SE 110.50 sa skúma voľne visiaci kábel pod vplyvom vlastnej vlastnej hmotnosti. Ako kábel slúži valčeková reťaz, ktorá je namontovaná na dvoch reťazových kolesách s guľôčkovými ložiskami. Jednotky reťazových kolies sú upevnené na priečnom ramene. Rozstup medzi osami reťazových kolies je možné nastaviť horizontálne a vertikálne. Na oba konce reťaze je možné pripevniť závažia. Maximálny priehyb sa meria pomocou škálovaných pravidiel a možno ho porovnať s vypočítanými hodnotami. Priehyb je vzdialenosť medzi spojovacou líniou podpier a trolejového vedenia (pozri tiež obrázok: „Skutočné aplikované sily kábla“ na ďalšej strane).
Všetky komponenty experimentu sú jasne usporiadané a bezpečne uložené v úložnom systéme. Kompletná experimentálna zostava je usporiadaná v ráme SE 112 .

Objednávacie číslo: 022.11050

Špecifikácia

určenie trolejového vedenia voľne visiaceho kábla
možné symetrické a nesymetrické experimentálne usporiadanie
valčeková reťaz ako lanko s 2 reťazovými kolesami uloženými na guľôčkových ložiskách
nastaviteľná vzdialenosť osí reťazového kolesa
výška reťazového kolesa nastaviteľná pre nesymetrické experimentálne nastavenie
priečne rameno so stupnicou na uchytenie reťazových kolies a pravítkom na meranie vertikálneho priehybu reťaze
2 vešiaky na zaťaženie koncov reťaze
úložný systém na uloženie komponentov
experimentálne nastavenie v ráme SE 112
