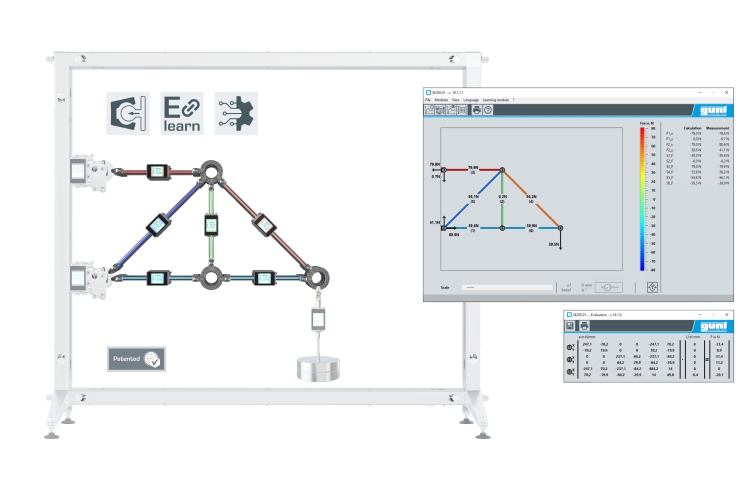

SE 200.01 MEC – Sily v priehradovej konštrukcii

  • meranie prútových síl v staticky určitom a staticky neurčitom rovinnom nosníku
  • závislosť síl tyče od vonkajšej sily
    • množstvo, smer, miesto aplikácie
    • meranie a stanovenie podporných reakcií
  • porovnanie teórie a praxe: porovnanie výsledkov meraní s matematickými metódami riešenia
    • metóda spojov
    • Ritterova metóda sekcií
    • FEM
  • základný princíp: meranie síl pomocou tenzometrov
  • príslušenstvo MEC Line je možné modulárne kombinovať pre nastavenie a rozšírenie experimentov
  • E-Learningový kurz so základnými znalosťami a podrobnou prezentáciou postupu experimentu a pútavých animácií
  • zaručil úspech pri učení prostredníctvom digitálnych pracovných listov v GUNT Media Center

sada tyčí, sada uzlových diskov, softvér GUNT , sada inštruktážnych materiálov a online prístup do GUNT Media Center, úložný systém s penovou vložkou

  • bezdrôtové nastavenie väzníkov spolu s inteligentnými, komunikačnými tyčami a príslušenstvom

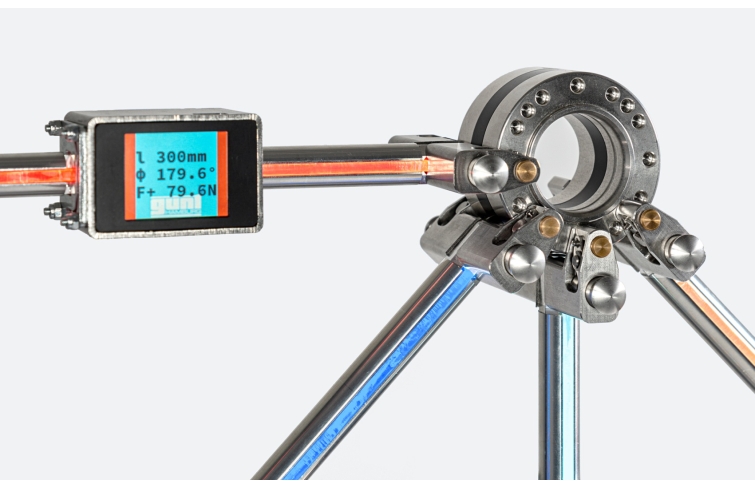

  • namerané hodnoty a farebné zobrazenie sily priamo na lište a v softvéri
  • klikací systém pre jednoduché nastavenie a rekonfiguráciu
  • automatická identifikácia v softvéri GUNT a priradenie tyčí a príslušenstva

požadovaný

SE 200 MEC – digitálny a inteligentný rám
2x
SE 200.21 MEC - Podpora
min. 1, max. 2
SE 200,24 MEC - Vertikálne zaťaženie

voliteľné

SE 200,27 MEC - Súprava tyčí
max. 2
SE 200,22 MEC - Jednotka nákladu
1x
SE 200.23 MEC - Meranie vzdialenosti

Priehradové nosníky sú tyčové konštrukcie, v ktorých sú tyče namáhané iba tlakom alebo ťahom, ale nie ohybom.

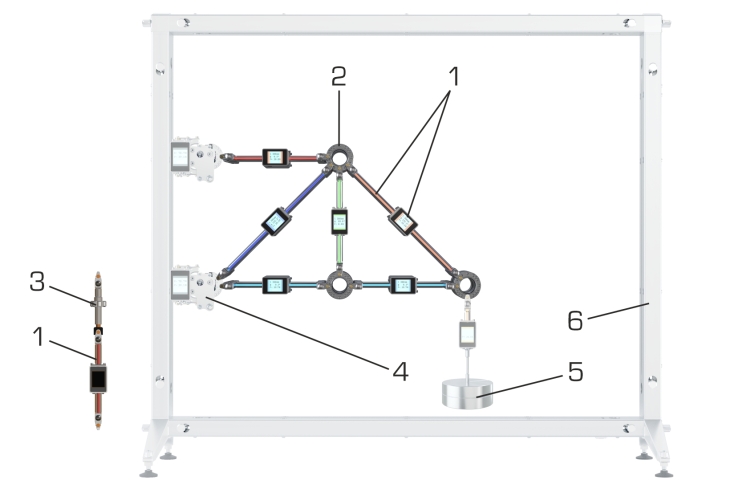

SE 200.01 obsahuje rôzne inteligentné lišty s možnosťou komunikácie, vybavené elektronickými modulmi na zber dát a zobrazenie nameraných hodnôt. Experimentálne usporiadanie je umiestnené v montážnom ráme SE 200. Montážny rám z nehrdzavejúcej ocele poskytuje priamy a bezdrôtový prenos dát a napájanie inteligentných komponentov.

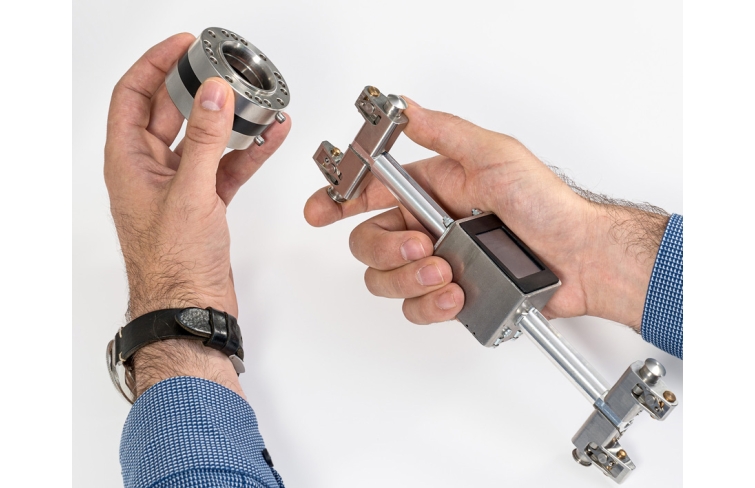

Tyče sú kĺbovo spojené s uzlovými kotúčmi a sú vystavené iba tlaku alebo ťahu. Zacvakávací systém zaisťuje, že tyče ľahko zapadnú na miesto v uzlových diskoch. Pretože v kotúčoch uzla nie sú prenášané žiadne krútiace momenty, považujú sa za bez trenia. Väzníky preto možno považovať za ideálne krovy.

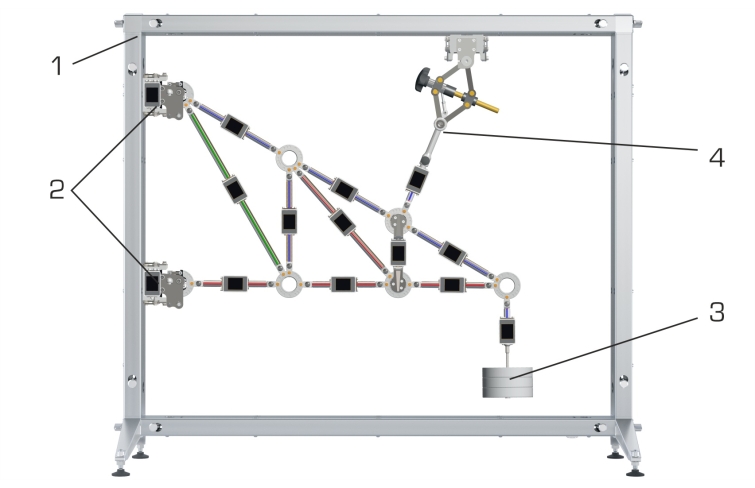

Príslušenstvo, ako sú podpery, vertikálne zaťaženie, záťažová jednotka a prídavné tyče sú k dispozícii na nastavenie a na bezplatné experimentovanie. Je možné vytvárať mostné väzby, väzníky cez rohy, väčšie väzníky a neurčité väzníky. V experimentoch sa merajú všetky sily rovinného nosníka (tyče, podpery, zaťaženia) a zobrazujú sa priamo na inteligentných komponentoch aj v softvéri GUNT ako nameraná hodnota a ako farba. Vypočítané posunutie možno demonštrovať a zosilniť v softvéri. Pomocou príslušenstva na meranie vzdialenosti je možné merať a porovnávať posunutie v ľubovoľných bodoch.

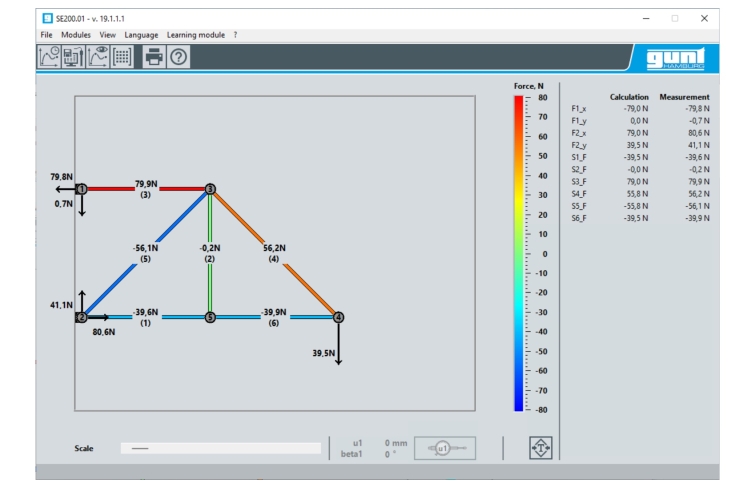

Softvér GUNT identifikuje polohu a umiestnenie inštalovaných tyčí, ako aj vonkajšie sily a dynamicky reaguje na zmeny. Algoritmus topológie GUNT zabezpečuje, že vizualizácia v softvéri vždy zodpovedá skutočnému nosníku. Namerané hodnoty sú analyzované v reálnom čase a možno ich priamo porovnávať s vypočítanými hodnotami ( FEM ).

Všetky komponenty sú prehľadne usporiadané a dobre chránené v úložnom systéme.

Objednávacie číslo: 022.20001

Špecifikácia
  1. tyčové a podporné sily v rôznych rovinných nosníkoch
  2. inteligentné lišty s možnosťou komunikácie s elektronickými modulmi na zber dát a zobrazenie nameraných hodnôt
  3. uzlové disky kĺbovo spojené s tyčami
  4. experiment nastavenia v montážnom ráme SE 200
  5. klikací systém pre jednoduché, rýchle experimentálne nastavenie bez káblov
  6. podpery, vertikálne zaťaženie, jednotka zaťaženia, meranie vzdialenosti, prídavné tyče dostupné ako príslušenstvo
  7. varianty nastavenia cez rohy a s mostovým pripojením, ako aj možnosť bezplatného experimentovania
  8. tyčový nástavec na zriadenie neurčitých väzníkov
  9. automatická identifikácia a priradenie tyčí počas nastavovania a experimentovania
  10. Algoritmus topológie GUNT : vizualizácia v softvéri zodpovedá skutočnému zmontovanému nosníku
  11. zobrazenie nameraných hodnôt a vizuálne znázornenie síl farbou priamo na tyčiach a v softvéri GUNT
  12. vypočítaný posun možno demonštrovať a zosilniť v softvéri GUNT
  13. meranie vzdialenosti na meranie posunutia v ľubovoľných bodoch dostupné ako príslušenstvo
  14. Softvér GUNT cez USB pod Windows 10
  15. digitálny multimediálny učebný materiál online v GUNT Media Center: E-Learningový kurz, pracovné listy
Technické dáta

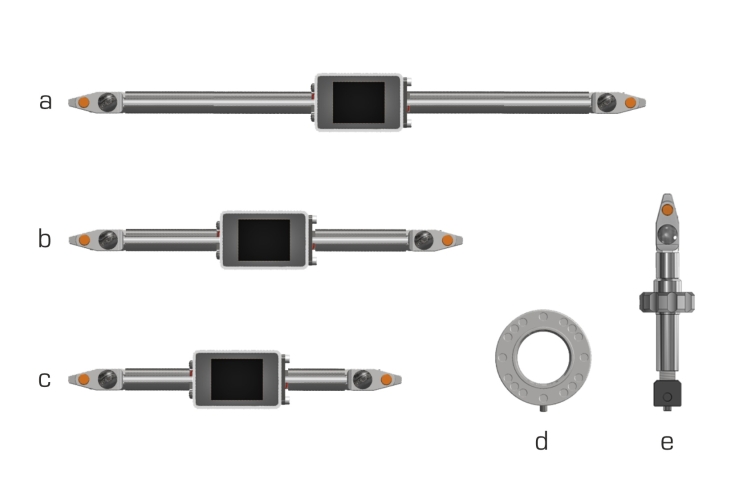

Tyče s elektronickými modulmi

  • 1x predĺženie tyče, nastaviteľná dĺžka
  • 2x 424 mm
  • 4 x 300 mm
  • 1x 259 mm
  • na tyč: 2x LED pre farebné zobrazenie sily
  • na bar: zobrazenie nameranej sily a uhlovej polohy

Uzlové disky

  • množstvo: 3
  • vonkajšie polohy pripojenia: 16
  • vnútorné polohy pripojenia: 1


Meracie rozsahy
  • sila: 0…200N
  • uhol: 0…180°
Rozmery a hmotnosť

DxŠxV: 600x400x200mm (úložný systém)
Hmotnosť: cca. 8 kg (celkovo)

Vyžaduje sa pre prevádzku

Príslušenstvo zo série GUNT MEC Line, odporúčané PC s Windows

Objednávacie číslo: 022.20001

Vedomosti
MEC Line: webový prehľad Odkaz
Základné znalosti
Metódy rezu pre rovinné väzníky Pdf
Prehľad produktov
MEC Line SE 200 príslušenstvo Pdf
Leták
MEC Line: Inžinierska mechanika Pdf
Video
dojmy
Experimentujte
Podrobnosti
Príslušenstvo
SE 200,01

Objednávacie číslo: 022.20001
