SE 130.01 Nosník priehradovej konštrukcie: Warrenov nosník
- výpočet ťahových a tlakových síl v tyčiach v rôznych prípadoch zaťaženia: priame a šikmé sily
- porovnanie výsledkov merania s matematickými metódami
- metóda spojov
- Ritterova metóda sekcií
- Cremonský diagram

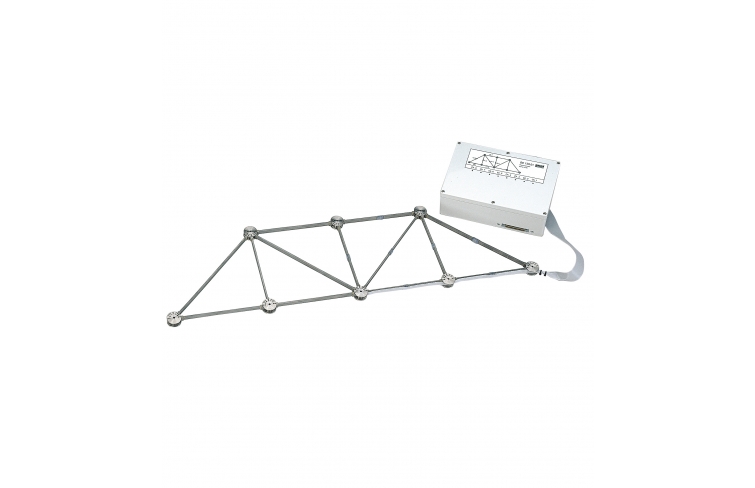

1 priehradový nosník: typ Warren
1 pripojovacia skrinka tenzometra
1 plochý kábel
- pripravený zmontovaný nosník Warren
- tyče s tenzometrickým meraním sily tyče
požadovaný
SE 130 Sily v Howeovom nosníku
Na oceľových konštrukciách sa často používajú priehradové nosníky Warren.
Experimenty s priehradovým nosníkom SE 130.01 sú namontované na ráme jednotky SE 130 . Mechanická konštrukcia priehradového nosníka zabezpečuje, že v prútoch pôsobia iba ťahové alebo tlakové sily. Spojenie medzi tyčami pomocou uzlových diskov je „závesné“. Tak toto možno označiť za ideálny krov.
Sila v tyčiach sa meria pomocou tenzometrického merania. Vďaka symetrickej konštrukcii má len polovica tyčí na sebe meracie body. Všetky prípojky tenzometra sú umiestnené spolu v skrinke tenzometra.
Objednávacie číslo: 022.13001
Špecifikácia
- skúmanie prútových síl v jednej rovine, staticky určitý krov
- pripravený zmontovaný priehradový nosník Warren
- vplyv mŕtvej hmotnosti minimalizovaný horizontálnym rozložením experimentu
- možné akékoľvek priame a šikmé záťažové stavy
- predvyvážená spojovacia skrinka tenzometra
- SE 130.01 je doplnková sada k hlavnej jednotke SE 130
Technické dáta
Priehradový nosník: typ Warren
- prierez tyče: 10x3mm, nerez
- dĺžka lišty: 270 mm, 186,5 mm
- ťažná sila: max. 500 N
- tyče: 13, z toho 7 s meracími bodmi
Uzlové disky: 8
Rozmery a hmotnosť
DxŠxV: 800x300x15mm
Hmotnosť: cca. 8 kg
Objednávacie číslo: 022.13001
