SE 110.21 Sily v rôznych jednorovinných priehradových konštrukciách
- meranie prútových síl v rôznych jednorovinových nosníkoch
- závislosť síl tyče od vonkajšej sily
- rozsah
- smer
- miesto aplikácie
- porovnanie výsledkov merania s matematickými metódami
- metóda spojov
- Ritterova metóda sekcií
- základný princíp: meranie síl pomocou tenzometrického merania
1 sada tyčí
5 uzlových diskov
2 podporuje s uzlovým diskom
1 zariadenie na aplikáciu záťaže
1 sada káblov
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- meranie prútových síl v jednej rovine priehradového nosníka
- konštrukcia krovu rôznych tvarov
- tyče s tenzometrickým meraním sily tyče
požadovaný
FL 152 Viackanálový merací zosilňovač
SE 112 Montážny rám
Ako ľahké konštrukcie s vysokým stupňom tuhosti sa priehradové nosníky používajú pri stavbe hál, mostov, žeriavov, pylónov a stožiarov. Nosníky sú tyčové konštrukcie, v ktorých sú tyče vystavené zaťaženiu tlakom alebo ťahom, ale nie ohybom.

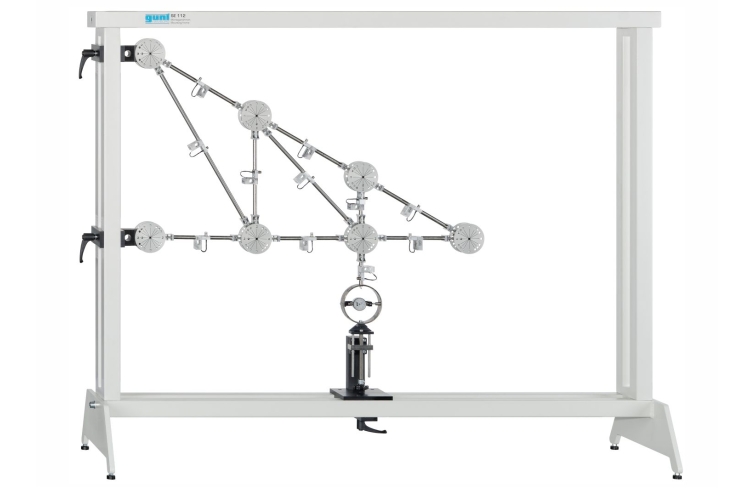

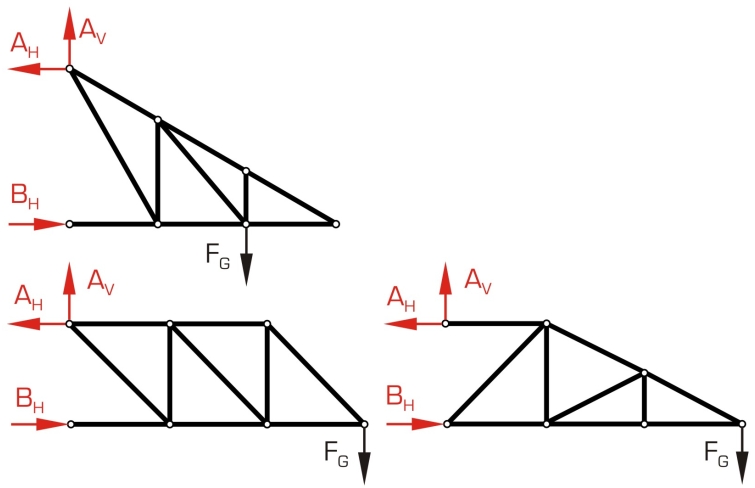

Cieľom experimentu je zmerať tyčové sily v jednej rovinnej priehradovej väznici vystavenej jedinej vonkajšej sile. Experimentálna zostava SE 110.21 obsahuje tyče so špeciálnymi západkovými uzávermi na ich koncoch, čo umožňuje ich ľahké upevnenie do uzlového disku. Rozsah rôznych dĺžok tyčí umožňuje zostaviť tri staticky určené priehradové nosníky.
Tyče sú kĺbovo spojené, spojené uzlovými kotúčmi a sú vystavené iba tlakovému alebo ťahovému namáhaniu. V uzloch sa neprenášajú žiadne momenty; možno ich považovať za bez trenia.
V dôsledku toho možno naše väzníky považovať za ideálne väzníky. Zariadenie na aplikáciu záťaže pripojené k disku uzla generuje vonkajšiu silu. Všetky sily pôsobiace na nosníky sa zaznamenávajú pomocou tenzometrického merania.

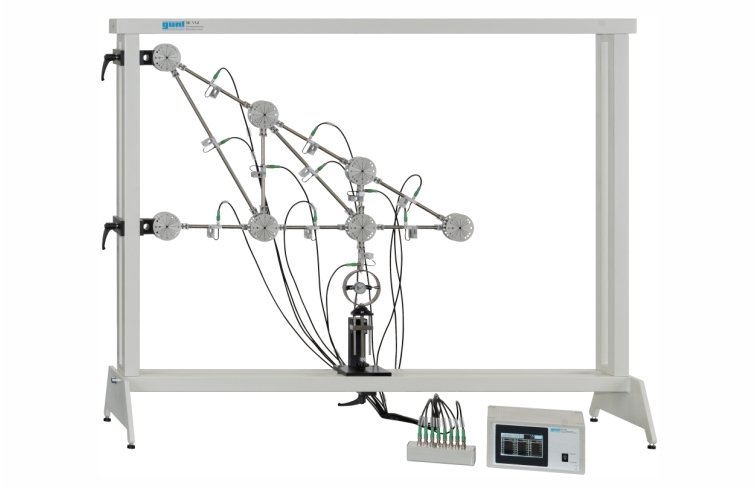

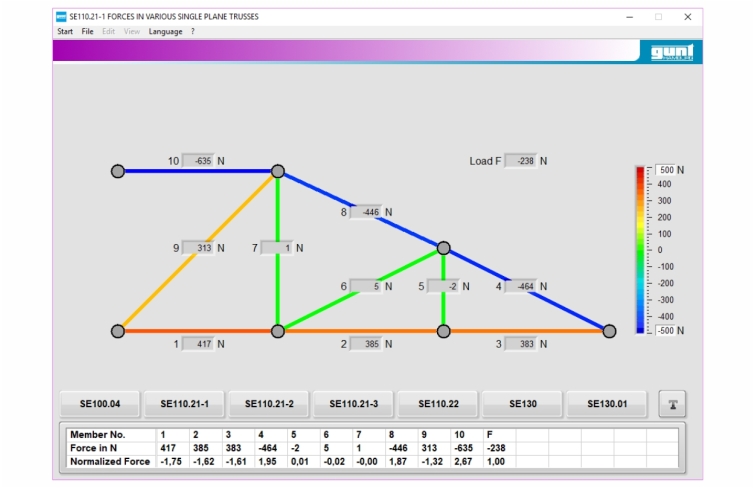

Počítačové vyhodnotenie nameraných hodnôt zabezpečuje merací zosilňovač FL 152 (16 vstupných kanálov). Softvér v FL 152 sa používa na správu nameraných údajov a poskytuje grafické znázornenie síl tyče. Softvér obsahuje komplexnú funkciu pomocníka.

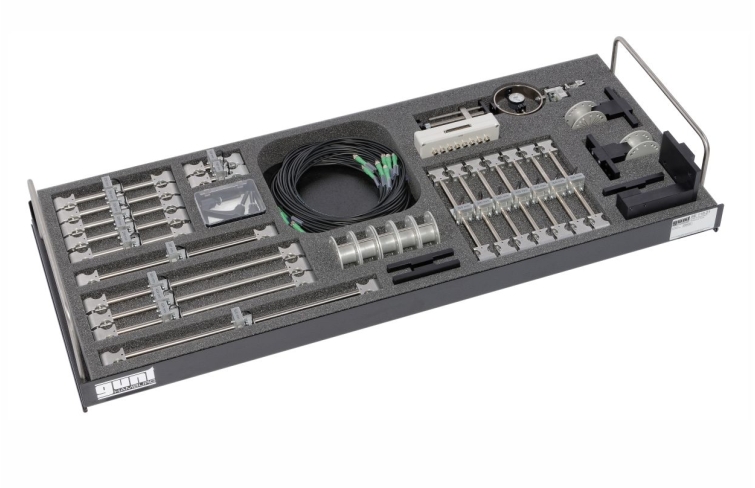

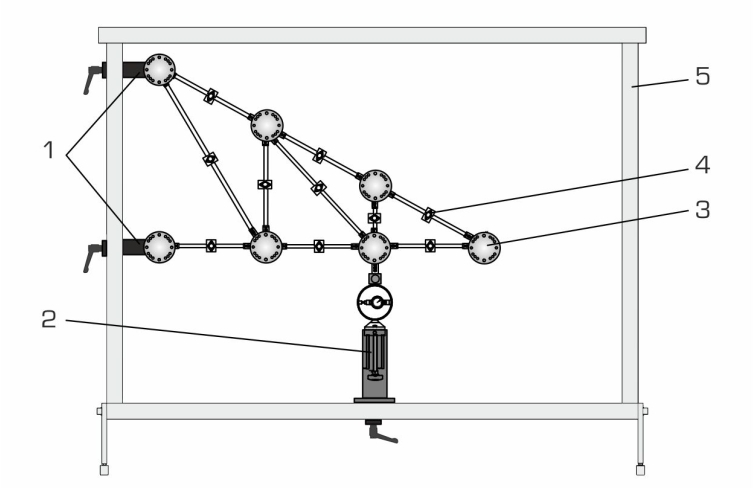

Všetky komponenty experimentu sú jasne usporiadané a bezpečne uložené v úložnom systéme. Kompletná experimentálna zostava je usporiadaná v ráme SE 112 .
Objednávacie číslo: 022.11021
Špecifikácia
- vyšetrenie prútových síl v staticky určitom krove
- možná výstavba rôznych krovov
- 2 podporuje s uzlovými diskami

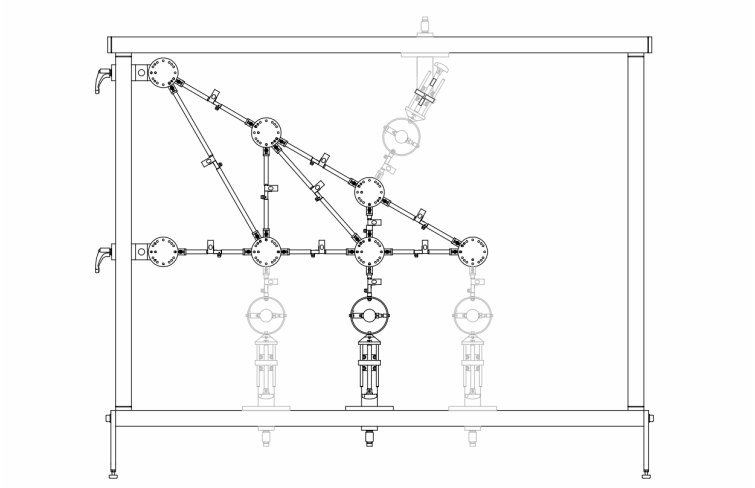

- zariadenie na aplikáciu záťaže so silomerom namontovateľným na rôzne uzlové disky
- meracie body na meranie sily na každej tyči
- potrebný merací zosilňovač FL 152
- GUNT -softvér v FL 152 na grafické vyhodnotenie nameraných hodnôt
- úložný systém na uloženie komponentov
- experimentálne nastavenie v ráme SE 112
Technické dáta
Priečky: 19
- 2 bary 150 mm
- 5 barov 259 mm
- 7 barov 300 mm
- 1b a 397 mm
- 3 bary 424 mm
- 1 b ar 520 mm

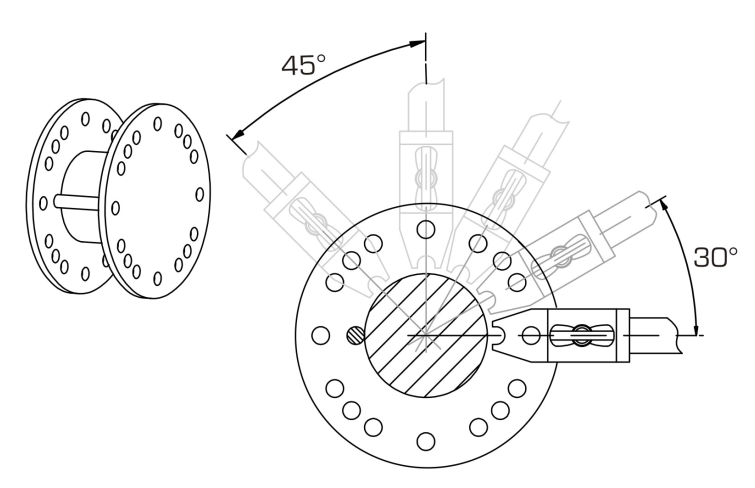

- uhol medzi tyčami: 30°, 45°, 60°, 90°
- maximálna sila tyče: 500N
- meracie body na každej tyči
- výška krovu max. 450 mm
- dĺžka krovu max. 900 mm
Načítať aplikačné zariadenie
- ± 500 N
- odstupňovanie: 10N
Rozmery a hmotnosť
DxŠxV: 1170x480x178mm (úložný systém)
Hmotnosť: cca. 26 kg (celkovo)
Vyžaduje sa pre prevádzku
Montážny rám SE 112
Objednávacie číslo: 022.11021
