TM 122 Rovnováha momentov na diferenciálnom kladkostroji

TM 122 Rovnováha momentov na diferenciálnom kladkostroji

  • základy momentovej rovnováhy: pôsobiace sily, generované momenty a rovnováha
  • vzťah medzi úsporou energie a káblovou trasou

1 experimentálna jednotka
1 sada závaží
2 káble
1 sada inštruktážneho materiálu

  • demonštrácia úspory energie na kladkostroji diferenciálu

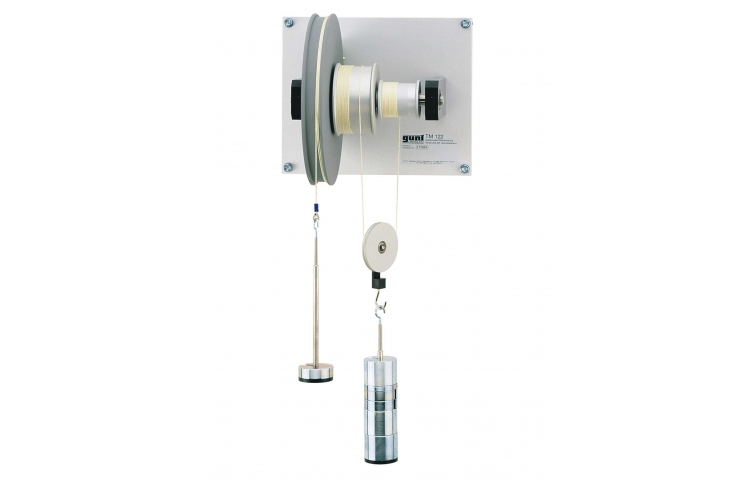

Experimentálna jednotka TM 122 ilustruje rovnovážne podmienky na diferenciálnom kladkostroji. Je demonštrovaný vzťah medzi priemerom remenice, zdvíhacou silou a krútiacim momentom.

Tri kladky s rôznymi priemermi sú namontované na hriadeli, ktorý je sám uložený na guľôčkových ložiskách. Na káble je možné zavesiť závažia.

Sily pôsobia jednak priamo na obvod kladky s najväčším priemerom a druhá sila pôsobí na kladku s menším priemerom cez voľný valec. Pomocou závaží je možné meniť tieto sily, kým sa nedosiahne rovnováha.

Experimentálna jednotka je určená na pripevnenie na stenu.

Objednávacie číslo: 040.12200

Špecifikácia
  1. skúmanie rovnováhy momentov na kladkostroji diferenciálu
  2. eloxované hliníkové kladky
  3. 1 voľný valček
  4. oceľový hriadeľ uložený na guľôčkovom ložisku
  5. držiak pre montáž na stenu
Technické dáta

Kladky

  • Ø = 250 mm
  • Ø = 100 mm
  • Ø = 50 mm

Uvoľnený valec

  • Ø = 75 mm

Závažia

  • 2x 1N (záves)
  • 4x 0,5N
  • 4x 1N
  • 4x 2N
  • 4x 5N

Základná doska, ŠxV: 300x250mm

Rozmery a hmotnosť

DxŠxV: 300x280x250 mm
Hmotnosť: cca. 14 kg

Objednávacie číslo: 040.12200
