TM 121 Rovnováha momentov na kladkách

TM 121 Rovnováha momentov na kladkách

  • základy momentovej rovnováhy: pôsobiace sily, generované momenty a rovnováha
  • účinok síl v závislosti od priemeru remenice

1 experimentálna jednotka
1 sada závaží
2 káble
1 sada inštruktážneho materiálu

  • nezabudnuteľná ukážka momentovej rovnováhy

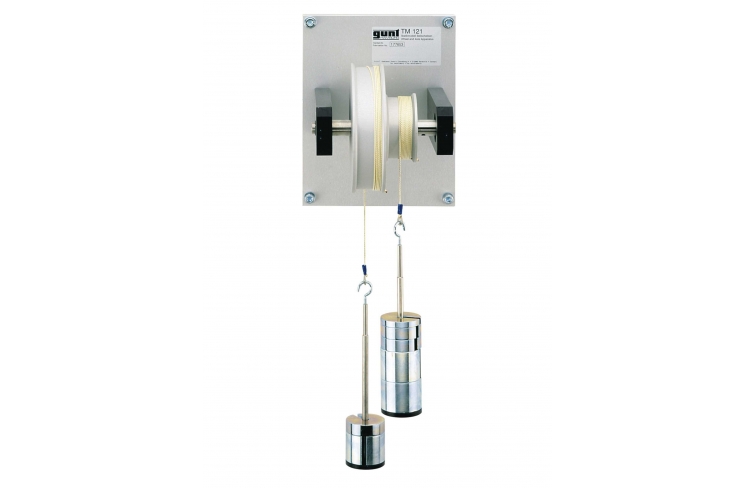

Experimentálna jednotka TM 121 ilustruje zákonitosti vytvárania momentovej rovnováhy v statických sústavách. Sú demonštrované vzťahy medzi priemerom kolesa, momentom a obvodovou silou.

Dve kladky s rôznymi priemermi sú uložené na oceľovom hriadeli, ktorý je sám uložený na guľôčkových ložiskách.

Na laná je možné zavesiť závažia, čím je možné znázorniť rôzne zaťažovacie stavy pôsobiace na dve kladky s rôznymi priemermi. Sily je možné meniť pomocou závaží, kým sa nedosiahne rovnováha.

Experimentálna jednotka je určená na pripevnenie na stenu. Časti experimentu sú prehľadne rozložené a bezpečne uložené v úložnom systéme.

Objednávacie číslo: 040.12100

Špecifikácia
  1. skúmanie rovnováhy momentov na dvoch kladkách
  2. eloxované hliníkové kladky
  3. oceľový hriadeľ uložený na guľôčkovom ložisku
  4. skladovací systém pre diely
  5. držiak pre montáž na stenu
Technické dáta

Kladky

  • Ø = 75 mm
  • Ø = 150 mm

Závažia

  • 2x 1N (záves)
  • 4x 0,5N
  • 4x 1N
  • 4x 2N
  • 4x 5N

Základná doska, ŠxV: 200x250mm

Rozmery a hmotnosť

DxŠxV: 250x200x250 mm
Hmotnosť: cca. 13 kg
DxŠxV: 290x140x130mm (úložný systém)

Objednávacie číslo: 040.12100
