TM 110 Základy statiky

TM 110 Základy statiky

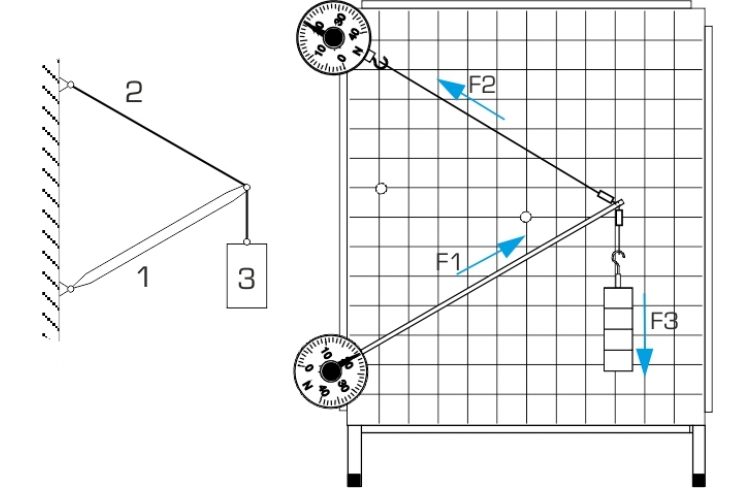

  • akumulácia a rozlíšenie síl so silovým rovnobežníkom
  • rovnováha síl

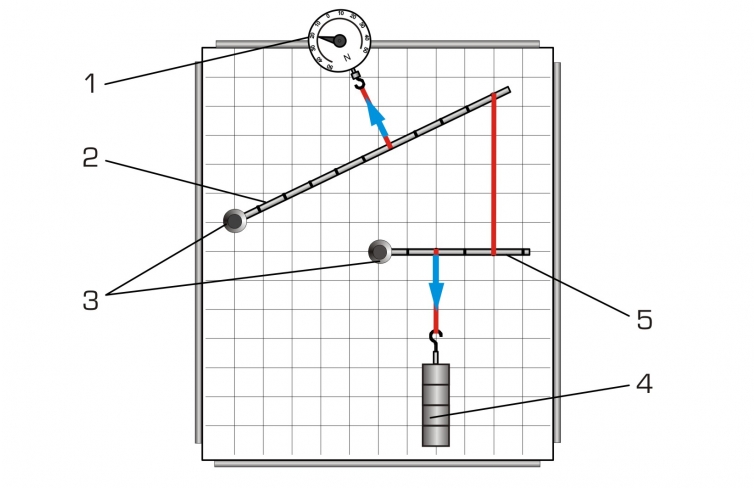

  • zákon pák, určovanie momentov a momentová rovnováha
  • kombinované pákové systémy
  • sily v ložiskách

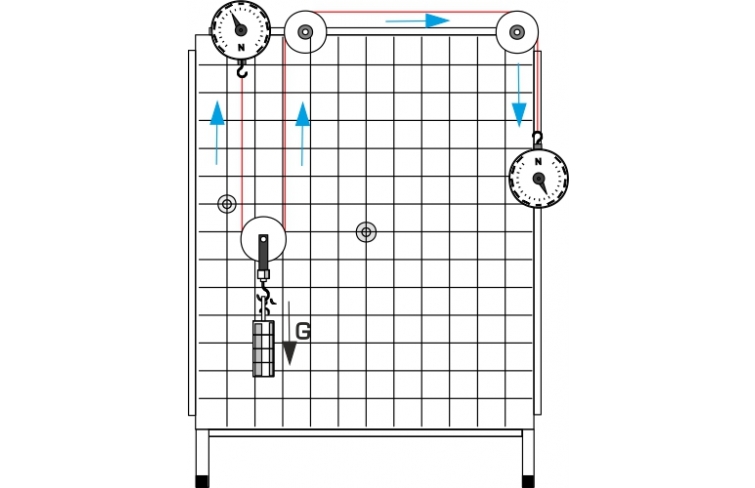

  • vychýlenie a rozlíšenie sily pevnými a voľnými kladkami
  • spolu s doplnkovými sadami
    • naklonená rovina; trenie ( TM 110.01 )

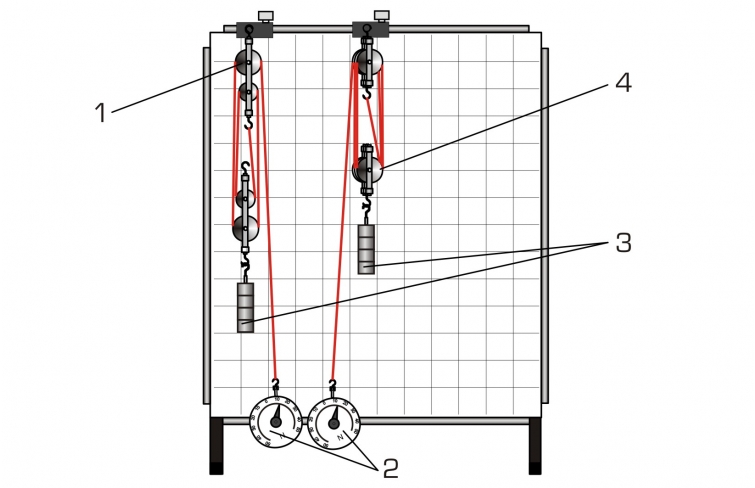

    • kladkostroje ( TM 110.02 )
    • ozubené kolesá ( TM 110.03 )

1 panel
1 sada držiakov
1 sada závaží
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu

  • všestranná experimentálna jednotka demonštrujúca rovinné mechanické silové systémy
  • rozsah experimentovania je možné rozšíriť o doplnkové sady

voliteľné

TM 110.01 Doplnková sada - naklonená rovina a trenie
TM 110.02 Doplnková sada - kladkostroje
TM 110.03 Doplnková sada - ozubené kolesá
WP 300.09 Laboratórny vozík

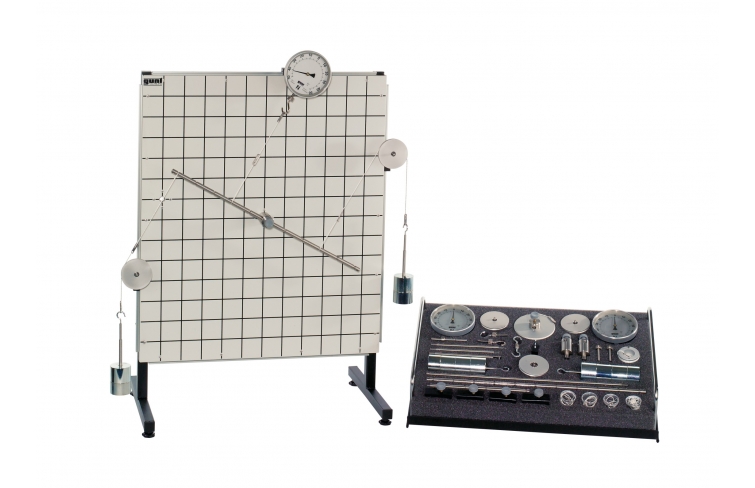

Experimentálna jednotka demonštruje základné princípy statiky, ako je rovnováha síl a momentov, rozlíšenie síl, zákon pák a ďalšie.

Základným prvkom je zvislý panel. Nohy umožňujú panelu stáť na laboratórnom stole. Všetky časti potrebné na experiment sa dajú rýchlo pripevniť na koľajničky okolo okrajov. Potlačená líniová mriežka a mriežkou označené pákové tyče umožňujú presnú montáž. Dĺžky vyznačené na mriežke uľahčujú definovanie uhlov. Široká škála uchytení, ako sú laná, tyče, kladky, momentové kotúče, otočné ložiská a podobne, sa dajú jednoducho upevniť na miesto a kombinovať. Guličkové ložiská integrované do panelu umožňujú experimenty s nízkym trením. Všestrannosť experimentálnej jednotky pomáha študentom objavovať ich kreativitu pri vývoji vlastných experimentov.
Veľkoformátové silomery sú obzvlášť vhodné na demonštračné účely. Nastaviteľný priehľadný číselník umožňuje brať do úvahy vstupné zaťaženie, ako je napríklad vlastná hmotnosť.

Ako špeciálna učebná pomôcka je možné písať priamo na panel stierateľnými fixami. Na doplnenie experimentov je možné pridať značky, náčrty a komentáre. Všetky diely sú prehľadne rozložené a dobre chránené na úložnom systéme. Skladovacie systémy sú stohovateľné, čo umožňuje priestorovo úsporné skladovanie.

K dispozícii sú tri doplnkové sady na rozšírenie rozsahu experimentov, ktoré poskytujú ďalšie experimenty týkajúce sa naklonenej roviny, trenia, kladok a ozubených kolies.

Objednávacie číslo: 040.11000

Špecifikácia
  1. experimentálne nastavenie na demonštráciu jednoduchých, rovinných silových systémov
  2. panel s koľajničkami po okrajoch pre jednoduchú montáž rôznych experimentálnych komponentov
  3. panel s potlačou 50 mm čiarovej mriežky a možnosťou písať pomocou zmazateľnej fixky
  4. pákové tyče s rastrom 50 mm

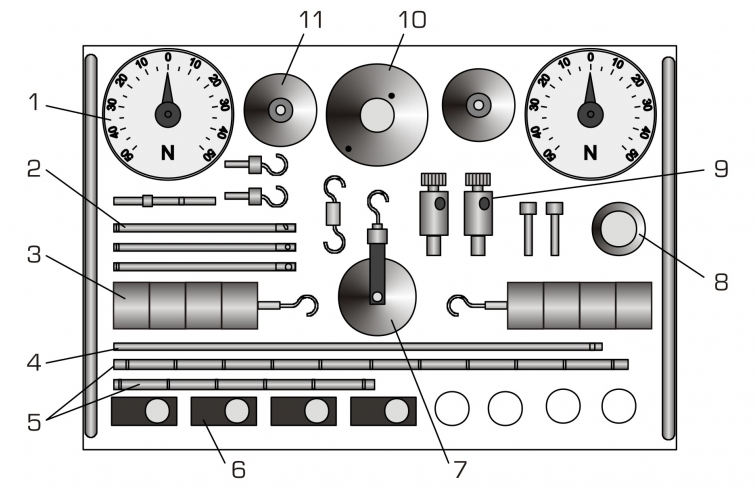

  5. široká škála uchytení: laná, tyče, kladky, momentové kotúče, otočné ložiská a podobne
  6. silomery pre ťahové a tlakové sily, s veľkoformátovým displejom
  7. priehľadný číselník na silomer otočný
  8. úložný systém na uloženie všetkých častí
Technické dáta

Panel

  • ŠxV: 600x700mm, 13kg
  • mriežka čiar: 50 mm

Silomery pre ťahovú a tlakovú silu

  • rozsah merania: ±50N
  • priemer displeja: Ø=110mm
  • chránené proti preťaženiu

Závažia

  • 2x 5N (záves)
  • 6x 5N

Rozmery a hmotnosť

ŠxV: 600x700 mm (panel)
DxŠxV: 604x404x132 mm (úložný systém)
Hmotnosť: cca. 30 kg

Objednávacie číslo: 040.11000
