SE 110.53 Rovnováha v jednej rovine, staticky určitý systém

SE 110.53 Rovnováha v jednej rovine, staticky určitý systém

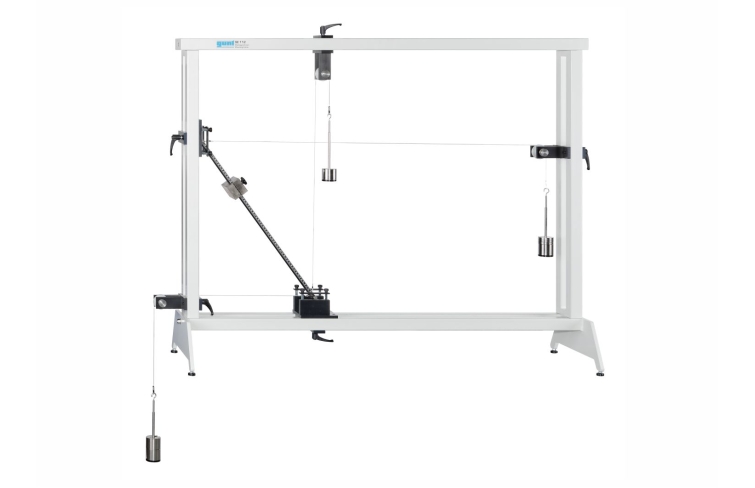

Na obrázku je SE 110.53 v ráme SE 112

Na obrázku je SE 110.53 v ráme SE 112

  • experimentálny vývoj základného princípu „uvoľňovania“ v statike
  • výpočet podporných síl pre danú polohu závažia svorky a pre známy uhol sklonu
  • aplikácia 1. a 2. podmienok rovnováhy v statike
  • a úplná kompenzácia podporných síl silami kábla
  • ako ovplyvňuje poloha závažia svorky podporné sily
  • ako uhol sklonu ovplyvňuje podporné sily

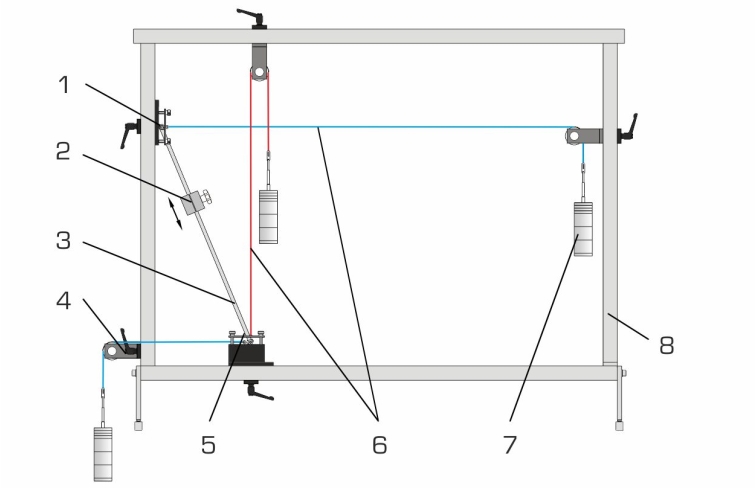

1 model rebríka
2 ložiská
3 vodiace kladky
1 sada závaží
1 závažie svorky
3 káble
1 zvinovací meter
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu

  • rovnovážne podmienky a podporné reakcie nakláňajúceho sa rebríka

požadovaný

SE 112 Montážny rám

Princíp „uvoľňovania“ v inžinierskej mechanike umožňuje zviditeľniť sily a momenty pôsobiace na teleso. V tomto procese sa telo alebo systém, ako je tyč, prakticky odstráni z prostredia. Všetky sily pôsobiace na teleso alebo na systém sú nahradené štandardizovanými symbolmi. Výsledkom je zjednodušený model telesa alebo systému, ktorý jasne demonštruje vzťahy medzi silami a momentmi.

V experimente SE 110.53 demonštrujeme princíp „uvoľňovania“, ktorý sa týka nastolenia statickej rovnováhy. Experiment využíva model rebríka so závažím posuvnej svorky.

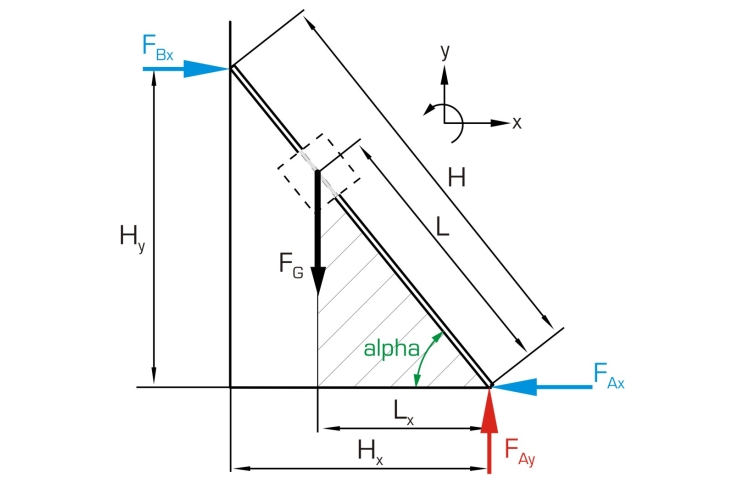

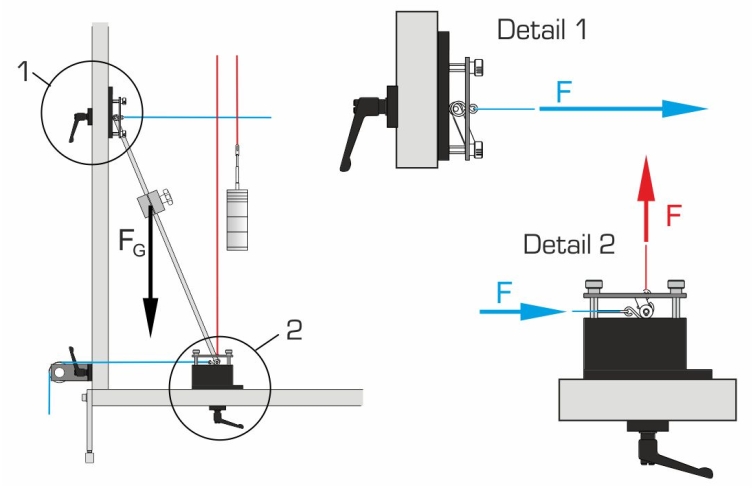

Horná podpera je riešená ako plávajúce ložisko a spodná ako pevná podpera. Skutočné efektívne podporné sily môžu byť plne kompenzované pôsobením síl na kábel v smere x a y.

Rebrík je v rovnovážnom stave bez zmeny uhlovej polohy a bez potreby konštrukčnej podpory. Rebrík je „zadarmo“. Pre študentov je výsledok presvedčivým príkladom princípu „uvoľňovania“ v statike.

Časti experimentu sú prehľadne rozložené a bezpečne uložené v úložnom systéme. Celá experimentálna zostava je skonštruovaná v montážnom ráme SE 112 .

Objednávacie číslo: 022.11053

Špecifikácia
  1. vývoj statického princípu „uvoľňovania“
  2. úplná kompenzácia podporných síl silami kábla
  3. hmotnosť posuvnej svorky
  4. určiť polohu závažia svorky pomocou vstavaného pravítka s milimetrovou stupnicou
  5. 2 podpery (1x pevné ložisko, 1x plávajúce ložisko)
  6. 3 vodiace kladky
  7. skladovací systém pre diely
  8. nastavenie experimentu v montážnom ráme SE 112
Technické dáta

Rebrík

  • dĺžka: 650 mm
  • hmotnosť: 2N
  • vstavané pravítko, delenie: 1 mm

Hmotnosť svorky: 20N

Závažia

  • 3x 1N (záves)
  • 9x 5N
  • 12x 1N

Ložiská

  • 2, upnutý na montážny rám

Zvinovací meter

  • dĺžka: 3000 mm, delenie: 1 mm

Rozmery a hmotnosť

DxŠxV: 1180x490x180mm (úložný systém)
Celková hmotnosť: cca. 28 kg

Vyžaduje sa pre prevádzku

Montážny rám SE 112

Objednávacie číslo: 022.11053
