EM 049 Rovnováha momentov na dvojramennej páke

EM 049 Rovnováha momentov na dvojramennej páke

  • základy momentovej rovnováhy: aplikované sily, generované momenty a rovnováha
  • pôsobenie síl závislých od ramena páky

1 experimentálna jednotka
1 sada závaží
1 sada inštruktážneho materiálu

  • základy momentovej rovnováhy a uplatnenie zákona pák

voliteľné

WP 300.09 Laboratórny vozík

EM 049 sa používa na skúmanie základov momentovej rovnováhy na príklade dvojramennej páky. Momenty vyskytujúce sa na páke sa majú uviesť do rovnováhy.

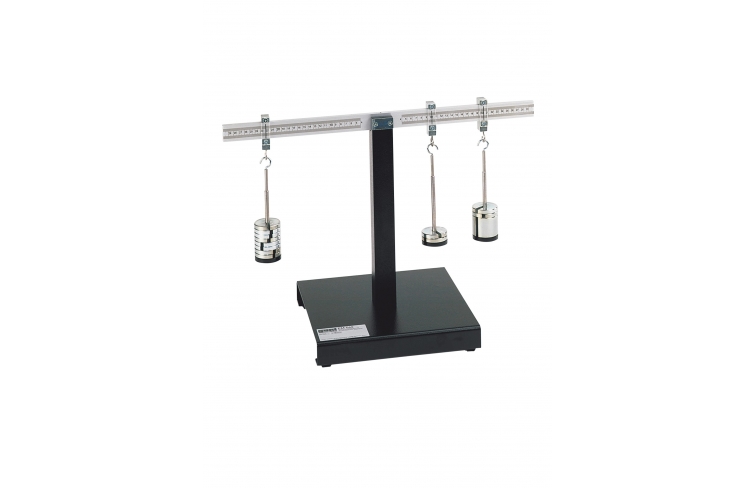

Centrálne uložený nosník predstavuje dvojramennú páku. Na páku sú umiestnené pohyblivé jazdce a aplikované závažia. Rovnováha sa dosiahne pohybom závaží. Vzdialenosti od otočného bodu – ramien páky – možno odčítať z integrovanej stupnice. Výpočet pákových ramien je overený v experimente.

Vertikálny stĺpik nesie páku. Pevná základná doska zaisťuje, že jednotka bezpečne stojí.

Objednávacie číslo: 049.04900

Špecifikácia
  1. skúmanie rovnováhy momentov na dvojramennej páke
  2. nosník na guľôčkovom ložisku s integrovanou stupnicou ako dvojramenná páka
  3. pevný kovový rám
  4. úložný systém na uloženie komponentov
Technické dáta

Beam

  • DxŠxV: 600x30x10mm, centrálne uložené na guľôčkovom ložisku
  • dĺžka páky: 2x 300mm

Závažia

  • 3x 1N (záves)
  • 6x 5N
  • 12x 1N

Rozmery a hmotnosť

DxŠxV: 600x300x410 mm
Hmotnosť: cca. 10 kg
DxŠxV: 200x70x40mm (úložný systém)
DxŠxV: 95x68x35mm (úložný systém)

Objednávacie číslo: 049.04900
