SE 110.17 Trojkĺbový oblúk

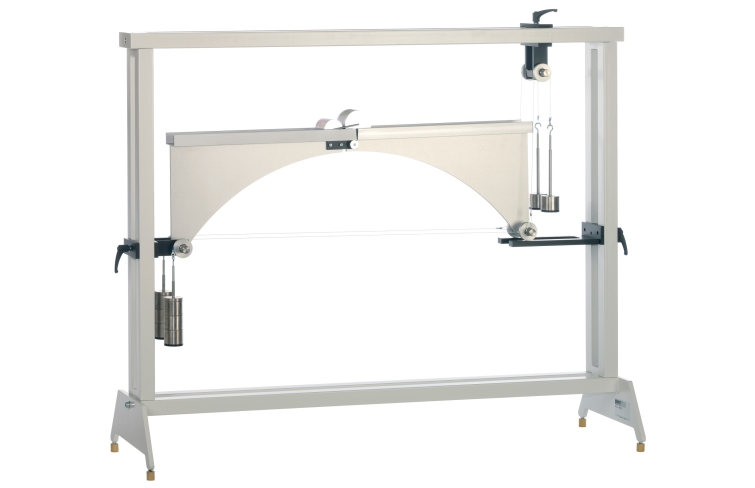

Na obrázku je SE 110.17 v ráme SE 112

Warning: file_get_contents(https://translation.googleapis.com/language/translate/v2?key=AIzaSyA98WFmUUOCiKeVJovR-a5xXSARIGZVs4w): Failed to open stream: Network is unreachable in /home/gunt/domains/wp.gunt.sk/public_html/data/index.php on line 52

Warning: file_get_contents(https://translation.googleapis.com/language/translate/v2?key=AIzaSyA98WFmUUOCiKeVJovR-a5xXSARIGZVs4w): Failed to open stream: Network is unreachable in /home/gunt/domains/wp.gunt.sk/public_html/data/index.php on line 52

Warning: file_get_contents(https://translation.googleapis.com/language/translate/v2?key=AIzaSyA98WFmUUOCiKeVJovR-a5xXSARIGZVs4w): Failed to open stream: Network is unreachable in /home/gunt/domains/wp.gunt.sk/public_html/data/index.php on line 52

Warning: file_get_contents(https://translation.googleapis.com/language/translate/v2?key=AIzaSyA98WFmUUOCiKeVJovR-a5xXSARIGZVs4w): Failed to open stream: Network is unreachable in /home/gunt/domains/wp.gunt.sk/public_html/data/index.php on line 52

Warning: file_get_contents(https://translation.googleapis.com/language/translate/v2?key=AIzaSyA98WFmUUOCiKeVJovR-a5xXSARIGZVs4w): Failed to open stream: Network is unreachable in /home/gunt/domains/wp.gunt.sk/public_html/data/index.php on line 52

Warning: file_get_contents(https://translation.googleapis.com/language/translate/v2?key=AIzaSyA98WFmUUOCiKeVJovR-a5xXSARIGZVs4w): Failed to open stream: Network is unreachable in /home/gunt/domains/wp.gunt.sk/public_html/data/index.php on line 52

Warning: file_get_contents(https://translation.googleapis.com/language/translate/v2?key=AIzaSyA98WFmUUOCiKeVJovR-a5xXSARIGZVs4w): Failed to open stream: Network is unreachable in /home/gunt/domains/wp.gunt.sk/public_html/data/index.php on line 52

Warning: file_get_contents(https://translation.googleapis.com/language/translate/v2?key=AIzaSyA98WFmUUOCiKeVJovR-a5xXSARIGZVs4w): Failed to open stream: Network is unreachable in /home/gunt/domains/wp.gunt.sk/public_html/data/index.php on line 52

An error occurred while translating the text.

Mosty sú často konštruované ako trojkĺbové oblúky. Tento typ konštrukcie je vhodný najmä vtedy, keď sú k dispozícii stavebné materiály odolné voči tlaku. Horizontálny ťah nastáva v oblúku pri podperách. Umožňuje oveľa menšie ohybové momenty v oblúku ako v prípade nosníka na dvoch podperách s rovnakým rozpätím. Na dosiahnutie tohto efektu je v oblúku aktívna značná pozdĺžna tlaková sila.

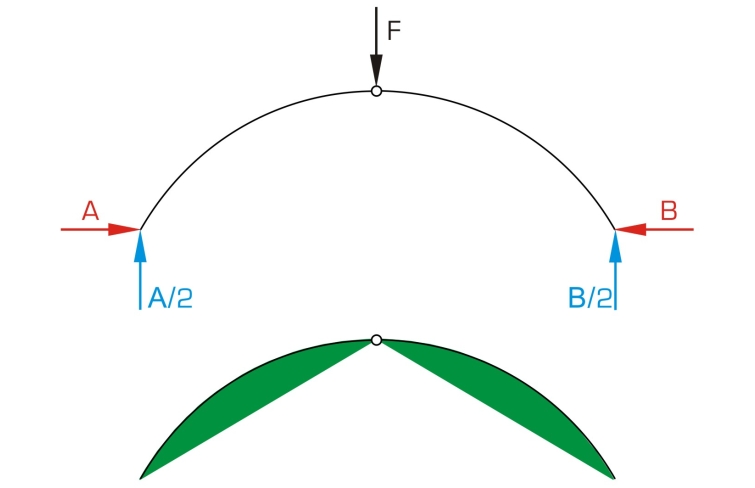

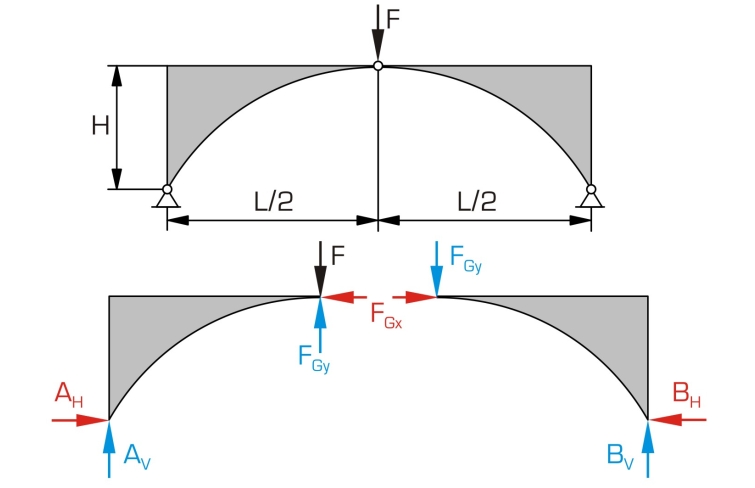

Trojkĺbový oblúk pozostáva zo zakriveného nosníka namontovaného na dvoch pevných podperách a zvyčajne má na svojej korune takzvaný korunkový záves. Závesy na dvoch pevných podperách absorbujú vertikálne a horizontálne sily a sú známe ako oporné pánty. Ich spojovacou líniou je pružiaca línia. Korunkový záves robí systém staticky pevným.

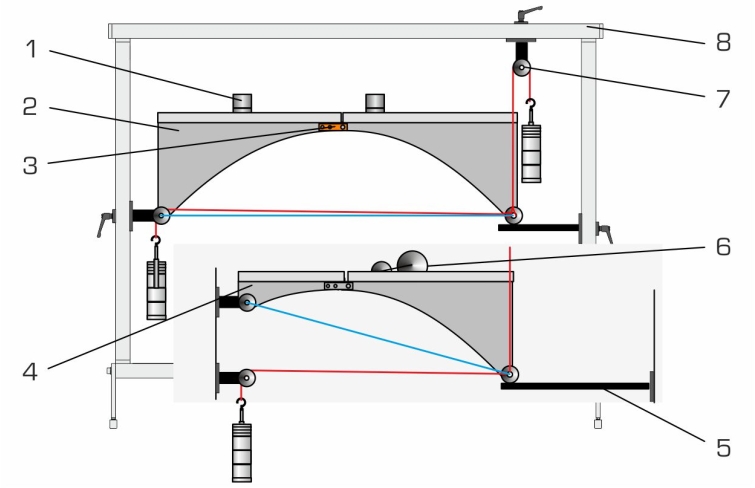

SE 110.17 obsahuje dva dlhé oblúkové segmenty a jeden krátky segment, z ktorých dva sú súčasne spojené kĺbovým spojom, čím vzniká symetrický alebo nesymetrický trojkĺbový oblúk. Skúmaný oblúk môže byť vystavený bodovému, rozloženému alebo pohyblivému zaťaženiu. Závažia kompenzujú podporné reakcie oporného závesu, čím umožňujú porovnanie medzi vypočítanými a skutočnými nameranými hodnotami.

Všetky komponenty experimentu sú jasne usporiadané a bezpečne uložené v úložnom systéme. Kompletná experimentálna zostava je usporiadaná v ráme SE 112 .

Objednávacie číslo: 022.11017

Špecifikácia

prieskum 2 staticky určitých trojkĺbových oblúkov
sklopný oblúk s 3 závesmi: 1 korunkový záves, 2 oporné závesy v oporných bodoch
3 oblúkové segmenty: 2x dlhý (spolu tvoria symetrický oblúk), 1x krátky (spolu s 1x dlhý: nesymetrický oblúk)
oblúk vystavený bodovému zaťaženiu, rozloženému zaťaženiu (každý zaťažením) alebo pohyblivému zaťaženiu
zaťaženia na kompenzáciu podporných reakcií oporného závesu
úložný systém na uloženie komponentov
experimentálne nastavenie v ráme SE 112
