SE 110.16 Parabolický oblúk

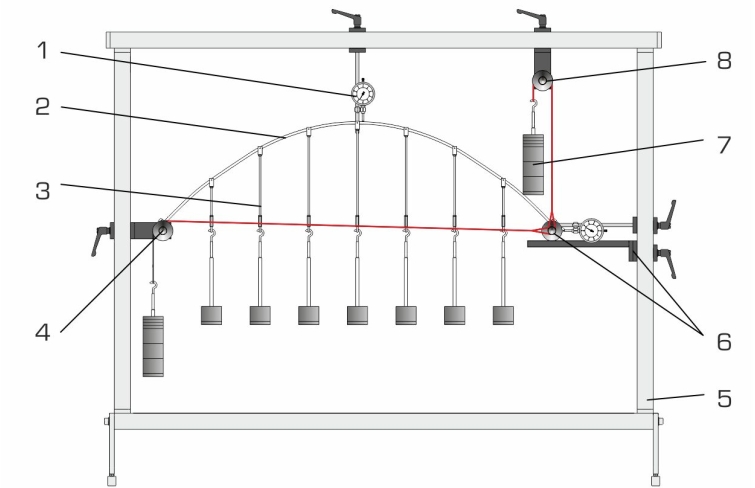

Na obrázku je SE 110.16 v ráme SE 112

mechanické princípy parabolického oblúka
rozdiely medzi staticky určitými a staticky neurčitými oblúkmi
meranie deformácií oblúka pri zaťažení
meranie reakcií ložiska na staticky neurčitom oblúku pri zaťažení
výpočet reakcií ložísk
vplyv zaťaženia na reakčné sily a deformáciu oblúka
- bodové zaťaženie
- rozložené zaťaženie
- zavesená elastická vozovka pri zaťažení

1 oblúk so 7 okovami + 7 vešiakov
1 vozovka s okovami
1 sada závaží
2 vychyľovacie valčeky s upínaním
1 ložisko
2 číselníkové meradlá

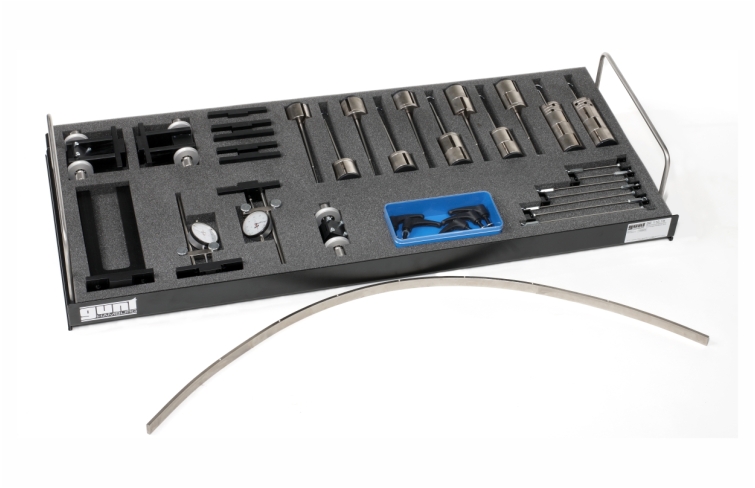

1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu

staticky určitý alebo staticky neurčitý parabolický oblúk pri zaťažení
deformácie oblúka pri zaťažení
ložiskové reakcie klenby

požadovaný

SE 112 Montážny rám

voliteľné

SE 110,30 Číselníkové meradlá

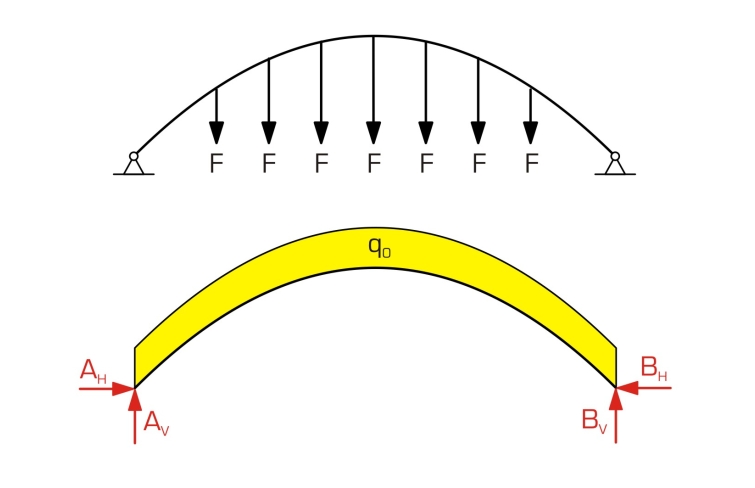

Parabolické oblúky sú obľúbenými prvkami v stavebníctve. Môžu byť použité napríklad ako mosty alebo nosníky. Normálne sú tieto mosty staticky neurčité. Zvláštnosťou parabolického oblúka je, že v oblúku vznikajú len normálové sily a ohybové momenty, ale žiadne šmykové sily. To je prípad, keď je oblúk vystavený rovnomernému rozloženému zaťaženiu a oba konce sú namontované v pevných podperách. To umožňuje stavať oblúky z voľne osadených kameňov – stavebná technika, ktorá existuje už mnoho storočí. Zaťaženia pôsobiace na vnútornú stranu oblúka sú primárne tlakové sily v smere normálovej sily v každom bode oblúka.

SE 110.16 obsahuje predtvarovaný parabolický oblúk. Môže byť vystavený bodovému alebo rozloženému zaťaženiu. Elastickú vozovku je možné zavesiť a zaťažiť.
Jedno z ložísk oblúka je pevné, druhé je vodorovne pohyblivé. Na uvoľnenie tohto pohybu sa používajú závažia. Z plávajúceho ložiska sa tak stáva pevné ložisko. Prídavné závažia kompenzujú vertikálnu reakciu ložiska.

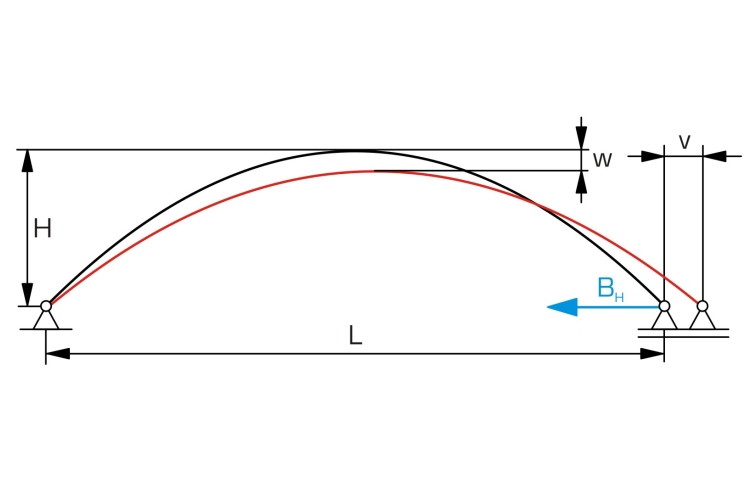

Číselníkové meradlá zaznamenávajú vychýlenie oblúka pri zaťažení a horizontálny posun plávajúcich ložísk. Pokiaľ je plávajúce ložisko pohyblivé, oblúk je staticky určitý, aj keď sa pri zaťažení podstatne deformuje. Akonáhle sa plávajúce ložisko stane nepohyblivým, oblúk už nie je staticky pevný a je deformovaný len v malej miere.

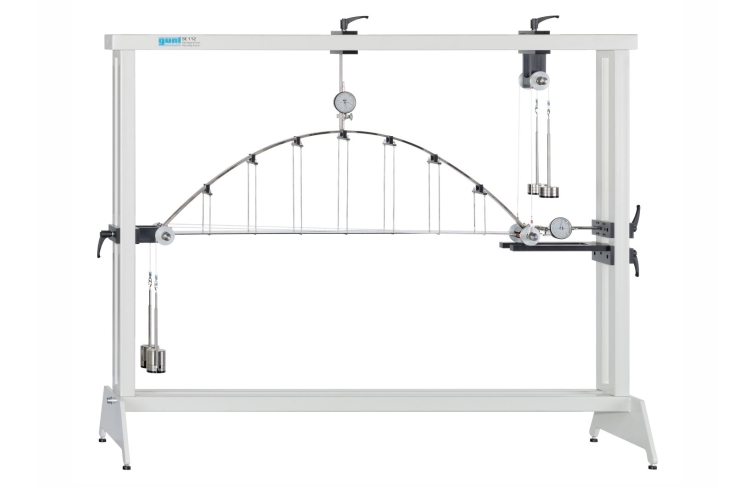

Všetky komponenty experimentu sú jasne usporiadané a bezpečne uložené v úložnom systéme. Kompletná experimentálna zostava je usporiadaná v ráme SE 112 .

Objednávacie číslo: 022.11016

Špecifikácia

vyšetrenie parabolického oblúka, voliteľne staticky určitého (1 pevné ložisko, 1 plávajúce ložisko) alebo neurčitého (2 pevné ložiská)
zaťaženie oblúka rozloženým bremenom 7 rovnomerne rozloženými bremenami alebo bodovým zaťažením alebo visutou vozovkou bremenami
2 číselníkové meradlá zaznamenávajú deformáciu oblúka pri zaťažení
závažia na kompenzáciu reakcií pevného ložiska
vozovka s 1 súpravou závesov na zavesenie do oblúka; okovy v odstupňovanej dĺžke
úložný systém na uloženie komponentov
experimentálne nastavenie v ráme SE 112
