SE 110.12 Línie vplyvu na Gerberov nosník

SE 110.12 Línie vplyvu na Gerberov nosník

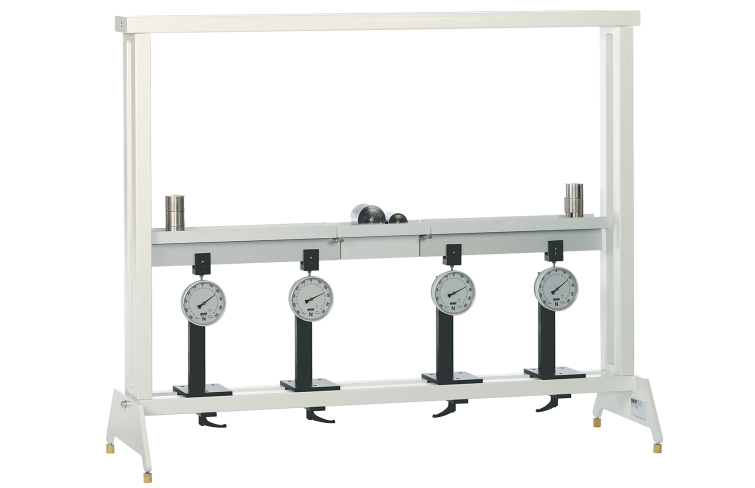

Na obrázku je SE 110.12 v ráme SE 112

Na obrázku je SE 110.12 v ráme SE 112

  • oboznámenie sa s Gerberovým lúčom
  • aplikácia metódy rezov a podmienok rovnováhy na výpočet podporných síl pre
    • bodové zaťaženie
    • rozložené zaťaženie
    • pohyblivé zaťaženie
  • stanovenie vnútorných reakcií pri statickom zaťažení
    • krivka šmykovej sily
    • diagram ohybového momentu
  • určenie línií vplyvu pri pohyblivom zaťažení
  • porovnanie vypočítaných a nameraných reakcií pre statické a pohyblivé zaťaženie

1 Gerberov nosník (2 konzolové nosníky + 1 závesný nosník)
4 podpery so silomerom
1 pohyblivý náklad
1 sada závaží
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu

  • kĺbový nosník s dvoma konzolovými nosníkmi a zaveseným nosníkom ako príklad typického mosta
  • priama indikácia reakcií
  • čiary vplyvu pre rôzne stavy zaťaženia

požadovaný

SE 112 Montážny rám

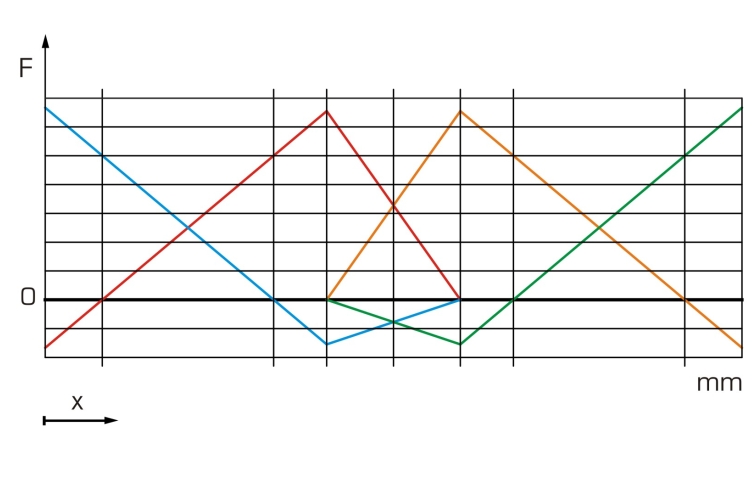

Mnohé mosty sú realizované ako Gerberove nosníky. Mosty sú vystavené pohyblivému zaťaženiu. V dôsledku toho je dôležité vziať do úvahy tieto pohyblivé zaťaženia v procese návrhu. Na tento účel sa určujú takzvané línie vplyvu. Čiary vplyvu opisujú statické reakcie na pohybujúce sa zaťaženie, ako sú vnútorné reakcie nosníka alebo podperné reakcie. Čiary vplyvu sa určujú metódou rezov a podmienok rovnováhy, rovnako ako napríklad diagram ohybového momentu pre statické zaťaženie.

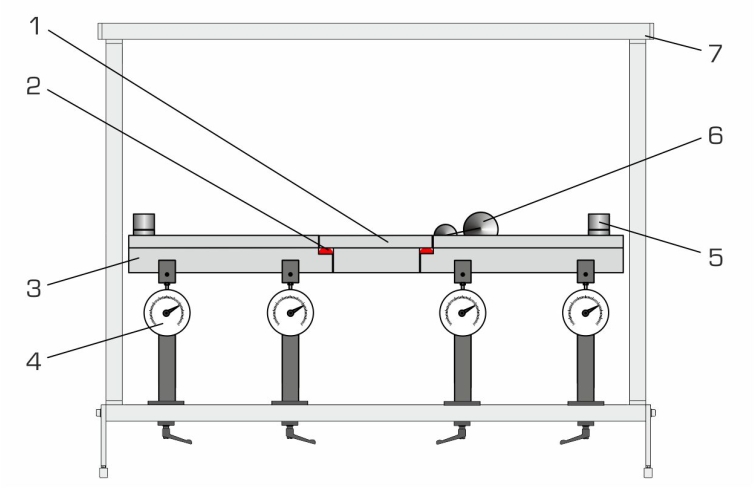

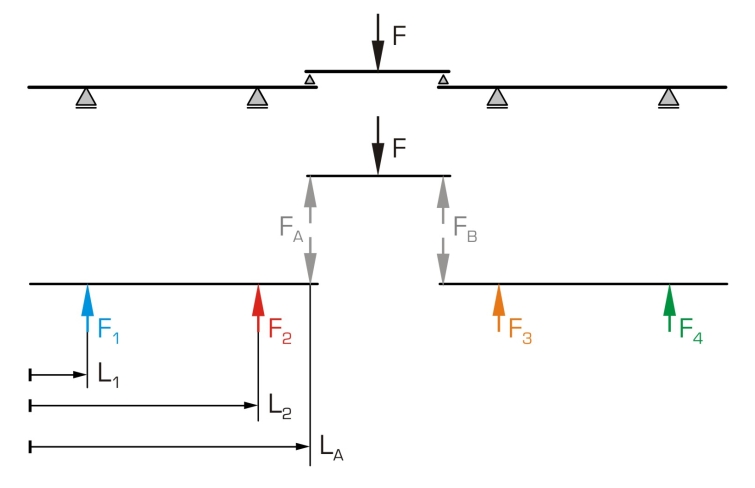

Gerberov nosník je kĺbový nosník, v prípade SE 110.12 s dvoma konzolovými nosníkmi a zaveseným nosníkom medzi nimi. Dve podpery podopierajú každý konzolový nosník. Závesný nosník je namontovaný na kĺbových podperách na každom z konzolových ramien nosníka. Výsledkom je, že celý lúč je staticky určený.

Konzolové nosníky sú vybavené silomermi, ktoré indikujú reakcie podpery.

Na uloženie zaťaženia na nosník sú k dispozícii jednotlivé zaťaženia a pohyblivé zaťaženie. To znamená, že nosník môže byť vystavený bodovému alebo rozloženému zaťaženiu alebo pohyblivému zaťaženiu. Silomery indikujú účinok pohybujúceho sa zaťaženia priamo v reakciách podpory. Podpery sú pohyblivé.

Všetky komponenty experimentu sú jasne usporiadané a bezpečne uložené v úložnom systéme. Kompletná experimentálna zostava je usporiadaná v ráme SE 112 .

Objednávacie číslo: 022.11012

Špecifikácia
  1. skúmanie línií vplyvu v staticky určitom Gerberovom nosníku pri rôznom zaťažení
  2. Gerberov nosník pozostávajúci z 2 konzolových nosníkov a 1 zaveseného nosníka
  3. zavesený nosník osadený kĺbovými podperami na konzolových nosníkoch
  4. nosník vystavený pohybujúcemu sa zaťaženiu alebo zaťažený jednotlivými zaťaženiami
  5. 4 pohyblivé podpery so silomerom
  6. úložný systém na uloženie komponentov
  7. experimentálne nastavenie v ráme SE 112
Technické dáta

Beam

  • celková dĺžka: 1220 mm
  • dĺžka konzolového nosníka: 503 mm
  • dĺžka zaveseného nosníka: 250 mm

Silomer: ±50N

Závažia

  • 24x 5N
  • 12x 1N
  • pohyblivé zaťaženie: 10+20N

Rozmery a hmotnosť

DxŠxV: 1170x480x178mm (úložný systém)
Hmotnosť: cca. 40 kg (celkovo)

Vyžaduje sa pre prevádzku

Montážny rám SE 112

Objednávacie číslo: 022.11012

Vedomosti
