WP 130 Overovanie námahových hypotéz
- generovanie viacosových zaťažení na skúšobných vzorkách vyrobených z tvárnych kovov:
- oceľ, meď, mosadz, hliník
- generovanie rôznych zaťažovacích momentov
- čistý ohybový moment
- čistý krútiaci moment
- kombinovaný ohybový moment a krútiaci moment
- stanovenie medze klzu
- overenie Rankinovho výnosového kritéria
- overenie výnosového kritéria Tresca
- zastúpenie v Mohrovom kruhu napätí a deformácií
1 experimentálna jednotka
1 sada vzoriek (4x St, 4x Cu, 4x Al, 4x mosadz)
1 sada závaží (nakladanie)
1 sada závaží (kompenzácia)
1 šesťhranný nástrčný kľúč
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- overenie Rankinovho výnosového kritéria a Tresca výnosového kritéria
- viacosové zaťaženie skúšobných telies vyrobených z tvárnych kovov čistým ohybom, čistým krútením alebo kombináciou oboch
- zaťažovanie skúšobného telesa bez šmykovej sily kompenzáciou vplyvu vlastného zaťaženia
voliteľné
WP 130.01 Sada 4 ohýbacích a torzných vzoriek, Al, Cu, St, CuZn
WP 130.21 Sada 4 kusov ohybových a torzných vzoriek, Al
WP 130.22 Sada 4 ohýbacích a torzných vzoriek, Cu
WP 130.23 Sada 4 kusov ohybových a torzných vzoriek, St
WP 130.24 Sada 4 ohýbacích a torzných vzoriek, CuZn
WP 300.09 Laboratórny vozík
Napäťové hypotézy sa aplikujú vo vede o pevnosti materiálov pri výpočte porovnávacích napätí, kde sa kombinujú nerovnaké napätia.
Nasledujúce napäťové hypotézy s prihliadnutím na materiálové vlastnosti boli vyskúšané a overené v praxi: Rankine kritérium klzu (hypotéza priameho napätia), von Misesovo kritérium klzu (hypotéza zmeny tvaru) a Tresca kritérium klzu (hypotéza šmykového napätia).
Experimentálna jednotka WP 130 sa používa na overenie týchto hypotéz o komparatívnom napätí na skúšobných telesách vyrobených z rôznych kovov. Na tento účel sa v bode na vzorke vytvorí viacosový stav napätia a zmeria sa výsledná deformácia.
Vzorka je na jednom konci upnutá na pevný rám. Na druhom konci sa ku vzorke pripevní zaťažovacia doska. Na vonkajšom obvode dosky je pripevnené závažie. Vyvažovacie závažie kompenzuje vlastné zaťaženie dosky a aplikovanú váhu. Výsledkom je, že v bode na skúšobnej vzorke sa vyskytuje iba priame a šmykové napätie a šmykové sily sa vyhnú.
Nakladacia doska má deliacu mriežku, ktorá umožňuje pripevnenie závažia v krokoch po 15°. To umožňuje dosiahnuť čisto ohybový moment a skrútenie, ako aj kombinované zaťažovacie momenty. Diametrálne oproti hmotnosti sú na zaťažovacej doske umiestnené meracie body na meranie deformácie. To umožňuje merať deformáciu v bode maximálnej deformácie.
Rôzne prvky experimentu sú prehľadne usporiadané a bezpečne uložené v úložnom systéme.
Objednávacie číslo: 020.13000
Špecifikácia
- experimenty overujúce hypotézy o komparatívnom napätí z vedy o pevnosti materiálov
- 7 rôznych kombinácií zaťaženia ohybom a krútením
- zaťažovanie skúšobného telesa bez šmykovej sily kompenzáciou vplyvu vlastného zaťaženia
- skúšobné telesá vyrobené z ocele, medi, mosadze, hliníka
- generovanie zaťažovacích momentov pomocou závažia a ramena páky
- meranie deformácie v bode maximálneho priehybu
- úložný systém na uloženie komponentov
Technické dáta
Vzorky
- dĺžka: 49 mm
- upínacia dĺžka: 11,5 mm
- priemer vzorky v meracom priereze: Ø 4 mm
Závažia na zaťaženie vzoriek
- 1x 2N (záves), 1x 1N, 1x 2N, 1x 4N, 2x 8N
Závažia na kompenzáciu zaťaženia a nakladacej dosky
- 1x1N, 2x2N, 1x4N, 2x8N
Rameno páky: 100 mm
Deformácia
- rozsah merania: 0…10 mm
- delenie: 0,01 mm
Rozmery a hmotnosť
DxŠxV: 390x330x360 mm
Hmotnosť: cca. 17 kg
DxŠxV: 720x480x178mm (úložný systém)
Hmotnosť: cca. 10 kg (úložný systém)
Objednávacie číslo: 020.13000
![Návrh laboratória pevnosti materiálov](/images/wissen_thumbs/160_en-GB.jpg)
![WP 130.01 Sada 4 ohybových a torzných vzoriek, Al, Cu, St, CuZn](/images/datasheet/1531/WP-130-WP-130.01-Set-of-4-bending-and-torsion-specimens-Al-Cu-St-CuZn-products_list_small-gunt-1531-foto_totale.jpg)
![WP 130.21 Sada 4 ohybových a torzných vzoriek, Al](/images/datasheet/1531/WP-130-WP-130.21-Set-of-4-bending-and-torsion-specimens-Al-products_list_small-gunt-1531-foto_totale.jpg)
![WP 130.22 Sada 4 ohybových a torzných vzoriek, Cu](/images/datasheet/1531/WP-130-WP-130.22-Set-of-4-bending-and-torsion-specimens-Cu-products_list_small-gunt-1531-foto_totale.jpg)
![WP 130.23 Sada 4 ohybových a torzných vzoriek, St](/images/datasheet/1531/WP-130-WP-130.23-Set-of-4-bending-and-torsion-specimens-St-products_list_small-gunt-1531-foto_totale.jpg)
![WP 130.24 Sada 4 ohybových a torzných vzoriek, CuZn](/images/datasheet/1531/WP-130-WP-130.24-Set-of-4-bending-and-torsion-specimensCuZn-products_list_small-gunt-1531-foto_totale.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/1531/WP-130-WP-300.09-Laboratory-trolley-products_list_small-gunt-1531-foto_totale.jpg)

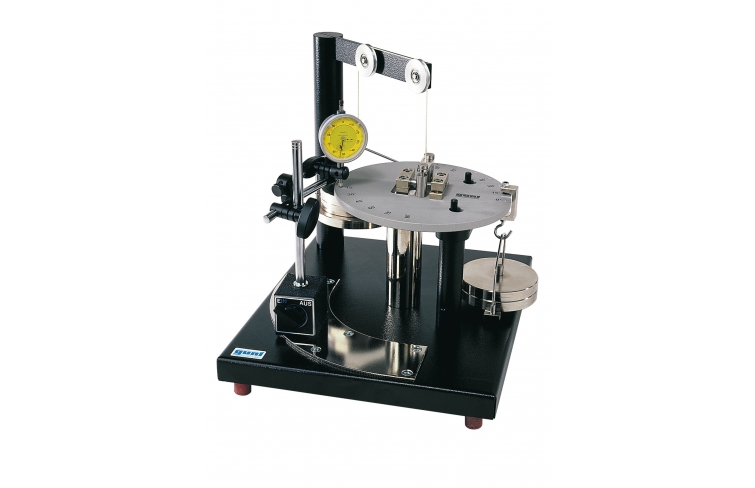

![](/images/datasheet/1531/WP-130-Verification-of-stress-hypotheses-products_list_small-gunt-1531-foto_totale.jpg)

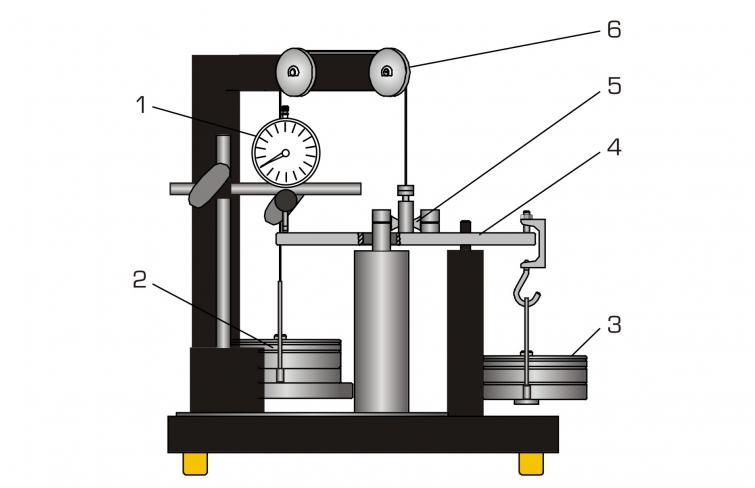

![1 číselník, 2 vyvažovacie závažie, 3 závažie, 4 zaťažovacia doska, 5 skúšobných vzoriek v svorkách, 6 vychyľovacích valčekov a kábel na kompenzáciu vlastného zaťaženia dosky](/images/datasheet/1531/WP-130-Verification-of-stress-hypotheses-products_list_small-gunt-1531-zeichnung.jpg)

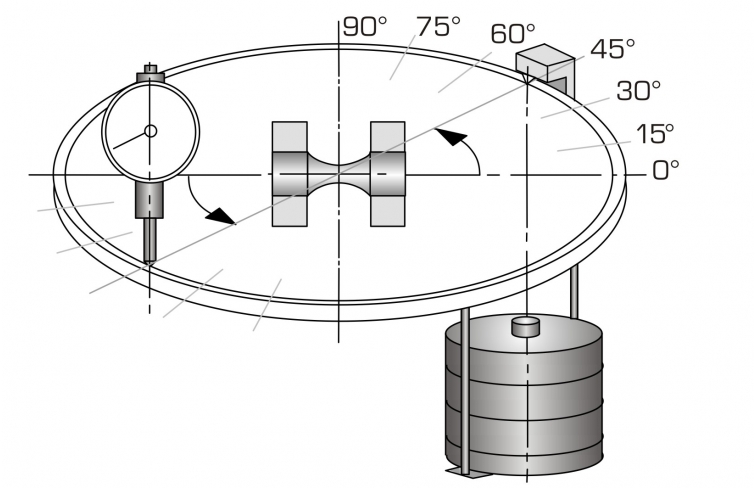

![Upnutá vzorka: 0° = čistý ohyb, 90° = čisté krútenie, všetky nastavenia uhla medzi = kombinované zaťaženie](/images/datasheet/1531/WP-130-Verification-of-stress-hypotheses-products_list_small-gunt-1531-zeichnung_einzelheit_1.jpg)

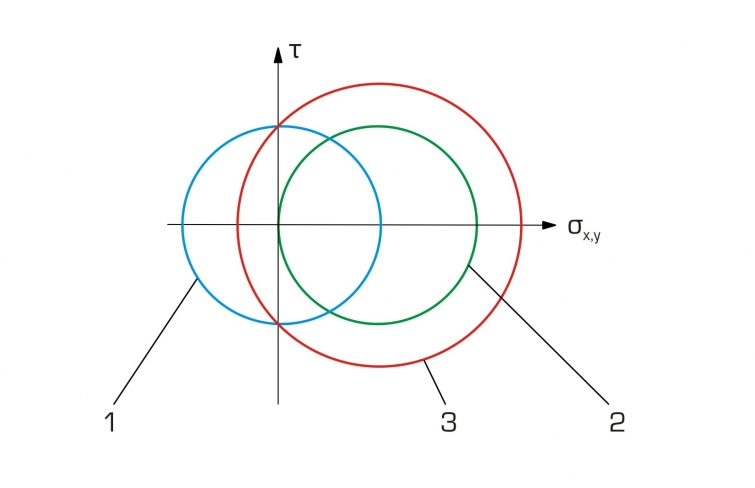

![Mohrove kruhy pre kombinované zaťaženie: ohýbanie so súčasným krútením; 1 čisté krútenie, čisté ohýbanie, 3 ohýbanie a krútenie spolu; σ priame napätia, τ šmykové napätia](/images/datasheet/1531/WP-130-Verification-of-stress-hypotheses-products_list_small-gunt-1531-zeichnung_einzelheit_2.jpg)
