FL 160 Tréningový systém: Nesymetrické ohýbanie
- súčinový moment zotrvačnosti (I yz ) a osový druhý plošný moment (I y , I z )
- Bernoulliho hypotéza
- symetrické ohýbanie na nosníku (jednoosové)
- s I-profilom
- s L-profilom
- s U-profilom
- nesymetrické ohýbanie (komplexné) na nosníku s L-profilom
- výpočet neutrálnych vlákien
- kombinované zaťaženie ohybom a krútením prostredníctvom pôsobenia excentrickej sily

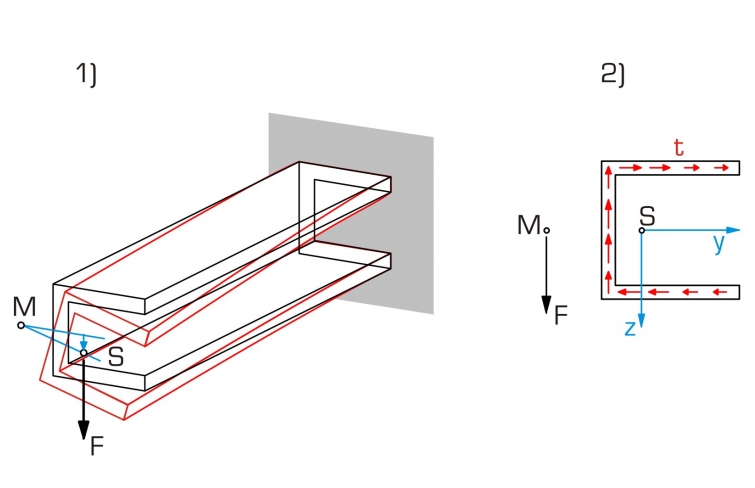

- určenie stredu šmyku na nosníku s U-profilom
- oboznámenie sa so šmykovým tokom (šmykové sily v priereze)
- porovnanie vypočítaných a nameraných hodnôt
1 experimentálna jednotka
3 lúče
2 číselníkové meradlá s držiakom
1 sada závaží
1 vodováhu
1 šesťhranný nástrčný kľúč
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- symetrické a nesymetrické ohýbanie na nosníku
- symetrické a nesymetrické profily prierezu: I, L a U
- kombinované zaťaženie ohybom a krútením prostredníctvom pôsobenia excentrickej sily
voliteľné
WP 300.09 Laboratórny vozík
Symetrický ohyb nosníka – známy aj ako jednoosový ohyb – nastáva vtedy, keď sa rovina zaťaženia zhoduje s jednou z hlavných osí prierezu nosníka. Lúč sa potom vychýli v smere zaťaženia a dá sa opísať elastickými čiarami.
Pri nesymetrickom ohybe nosníka – známeho aj ako komplexný alebo dvojosý ohyb – sa hlavné osi prierezu nezhodujú so smerom zaťaženia. Aby sa zabránilo krúteniu, musí línia pôsobenia zaťaženia prechádzať stredom šmyku. Ak nie, nosník podlieha kombinovanému zaťaženiu ohybom a krútením.

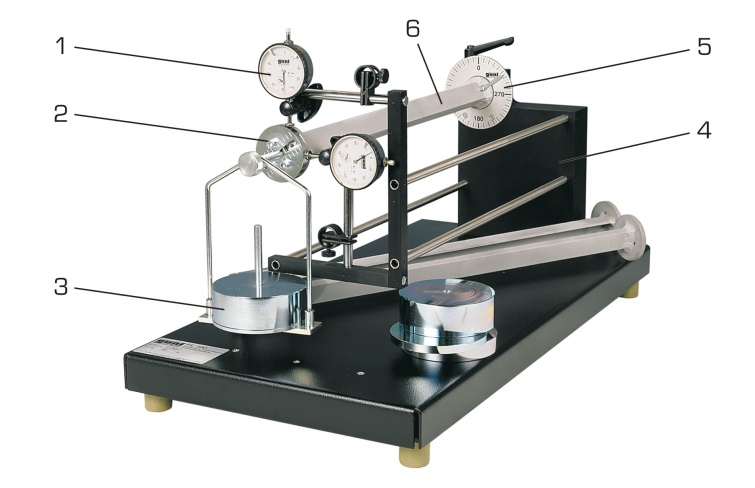

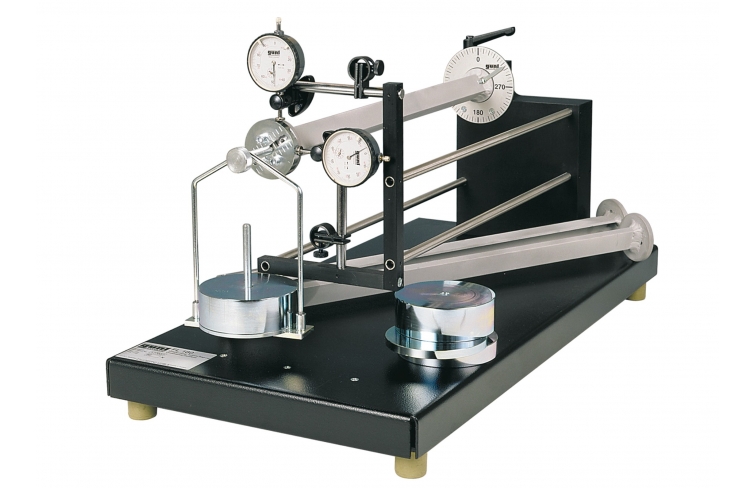

FL 160 sa používa na vykonávanie experimentov týkajúcich sa symetrického a nesymetrického ohybu a kombinovaného zaťaženia ohybom a krútením. Skúmaný nosník je upnutý na jednom konci a zaťažený na voľnom konci. Dva číselníkové meradlá zaznamenávajú horizontálnu a vertikálnu deformáciu lúča.

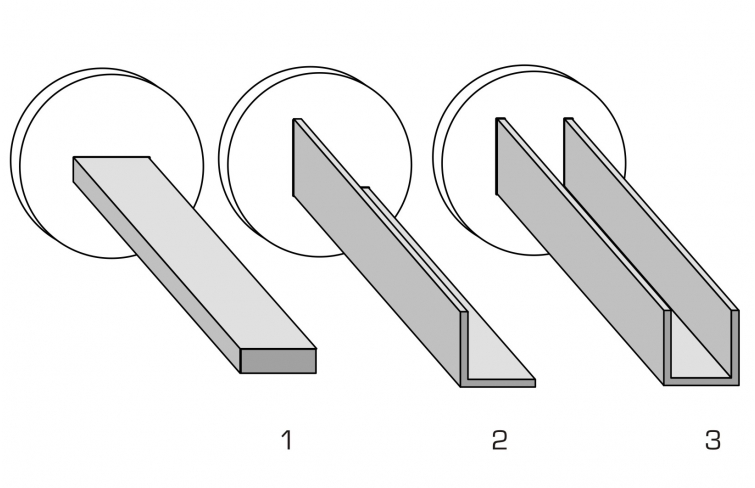

Jednotka obsahuje tri nosníky s rôznymi profilmi prierezu: I, L a U. Nosník je možné voľne otáčať v ľubovoľnom smere. To umožňuje skúmanie zaťaženia pozdĺž hlavnej osi alebo celkového stavu zaťaženia. Uhlová stupnica v upínacom bode udáva uhlovú polohu lúča. Bod pôsobenia zaťaženia je možné nastaviť excentricky, takže sa skúma čisto nesymetrický ohyb alebo kombinované zaťaženie ohybom a krútením.
Rôzne prvky experimentu sú prehľadne usporiadané a bezpečne uložené v úložnom systéme.
Objednávacie číslo: 021.16000
Špecifikácia
- experimentálna jednotka pre všeobecné a nesymetrické ohýbanie priamych nosníkov
- 3 nosníky: I, L a U profily
- upínacia príruba nosníka môže byť upnutá v stĺpiku voľne otočná v akomkoľvek smere
- upínacia príruba s uhlovou stupnicou na označenie uhlovej polohy nosníka
- nastaviteľná excentricita bodu pôsobenia zaťaženia
- 2 číselníkové meradlá s držiakom na zaznamenávanie horizontálnej a vertikálnej deformácie nosníka pri zaťažení
- úložný systém na uloženie komponentov
Technické dáta
Hliníkový nosník
- deformovaná dĺžka: 500 mm
Excentricita bodu pôsobenia zaťaženia: 0…25 mm
Číselníkové meradlá
- 0…10 mm, delenie: 0,01 mm
Uhlová stupnica
- 0…360°, delenie: 1°
Závažia
- 1x 2,5N (záves)
- 1x 2,5N
- 3x 5N
Rozmery a hmotnosť
DxŠxV: 700x350x400 mm
Hmotnosť: cca. 25 kg
DxŠxV: 720x480x178mm (úložný systém)
