WP 120 Vzperné správanie prútov
- skúmanie vzpieracieho správania pod vplyvom
- rôzne podpery a svorky
- rôzne dĺžky a prierezy tyčí
- rôzne materiály
- dodatočné bočné zaťaženie
- testovanie Eulerovej teórie: vybočenie na pružných tyčiach
- výpočet očakávanej vzpernej sily pomocou Eulerovho vzorca
- grafická analýza priehybu a sily
- určiť modul pružnosti pre neznámy materiál ( GFRP )
- merať silu a priehyb
- s rozširujúcou sadou WP 120.01 skúmanie správania pri vzpieraní pod vplyvom
- rôzne tvary prierezov
- excentrické použitie sily
1 experimentálna jednotka
1 sada vzoriek
1 sada meracích prístrojov
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- skúmanie všetkých relevantných problémov vzperu
- overenie Eulerovej teórie vzperu
- experimenty s excentrickou aplikáciou sily a priečneho zaťaženia
voliteľné
WP 120.01 Sada 10 testovacích tyčiniek
WP 300.09 Laboratórny vozík
V inžinierskej mechanike je strata stability známa ako vybočenie. Os tyče sa pôsobením tlakových síl a so zvyšujúcim sa zaťažením bočne vychyľuje až do náhleho a prudkého zlyhávania, tesne pred dosiahnutím lomovej pevnosti. Napätia v tyči sú často stále v elastickej oblasti.
WP 120 skúma správanie tyčí pri vybočení pri rôznych vplyvoch. Všetky relevantné problémy so vzpieraním sú demonštrované v experimentoch.
V tomto experimente je tyč upnutá alebo podopretá na oboch koncoch v experimentálnej jednotke, v závislosti od prípadu vybočenia. Na pôsobenie tlakovej sily na tyč sa používa výškovo nastaviteľný zaťažovací člen a ručne ovládané vreteno. Axiálna podpora medzi vretenom a podperou tyče zabraňuje torznému namáhaniu skúšobnej tyče. Aplikovaná sila sa hydraulicky meria a zobrazuje na silomere. Číselník ukazuje bočné vychýlenie tyče.
Experimenty demonštrujú, ako rôzne faktory, ako je dĺžka tyče, materiál a typ podpery, ovplyvňujú správanie pri vzpieraní. Dodatočné šmykové sily môžu byť generované na skúšobnej tyči pomocou mechanizmu bočného zaťaženia.
Experimenty sa môžu vykonávať vo vertikálnej alebo horizontálnej polohe; silomer je možné otočiť o 90°.
Rozširujúca súprava so vzorovými tyčami rozširuje rozsah experimentov, ktoré je možné vykonávať s WP 120 . Časti experimentu sú prehľadne rozložené a bezpečne uložené v úložnom systéme.
Objednávacie číslo: 020.12000
Špecifikácia
- vyšetrovanie všetkých relevantných prípadov vybočenia
- overenie Eulerovej teórie vzperu
- experimenty v horizontálnej alebo vertikálnej polohe
- skúšobné tyče s rôznou dĺžkou vyrobené z rôznych materiálov
- testovacie tyče pripnuté alebo pevné
- vreteno na pôsobenie síl
- mechanizmus bočného zaťaženia vytvára šmykové sily
- meranie sily pomocou hydraulického dynamometra
- meranie bočného vychýlenia číselníkovým meradlom
- ďalšie experimenty s rozširujúcou sadou WP 120.01
- skladovací systém pre diely
Technické dáta
Testovacie tyče
- množstvo: 11
- dĺžka tyčí: 350…700 mm (max.)
- materiály: hliník, meď, mosadz, oceľ, GFRP
- prierezy: 20x4mm, 25x6mm, 25x10mm
Zaťažiť vreteno
- sila: max. 2000 N
- zdvih: max. 10 mm
Bočný priehyb: max. 20 mm
Priemer otvoru držiaka vzorky: Ø 20 mm
Hmotnosť pri bočnom zaťažení: max. 20N
- 1x 5N (vešiak), 3x 5N
Meracie rozsahy
- sila: 0…2500N, delenie: 50N
- priehyb: 0…20 mm, delenie: 0,01 mm
Rozmery a hmotnosť
DxŠxV: 620x450x1150 mm
Hmotnosť: cca. 63 kg
DxŠxV: 1170x480x178mm (úložný systém)
Hmotnosť: cca. 12 kg (úložný systém)
Objednávacie číslo: 020.12000
![Vzpieranie](/images/wissen_thumbs/333_en-GB.jpg)
![Testovacie prúžky WP 120 a WP 120.01](/images/wissen_thumbs/204_en-GB.jpg)
![Návrh laboratória pevnosti materiálov](/images/wissen_thumbs/160_en-GB.jpg)
![WP 120.01 Sada 10 testovacích tyčiniek](/images/datasheet/1528/WP-120-WP-120.01-Set-of-10-test-bars-products_list_small-gunt-1528-foto_totale.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/1528/WP-120-WP-300.09-Laboratory-trolley-products_list_small-gunt-1528-foto_totale.jpg)

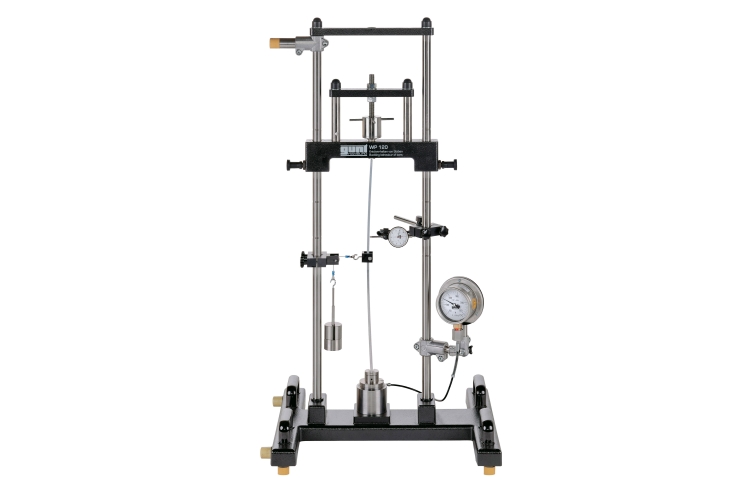

![](/images/datasheet/1528/WP-120-Buckling-behaviour-of-bars-products_list_small-gunt-1528-foto_totale.jpg)

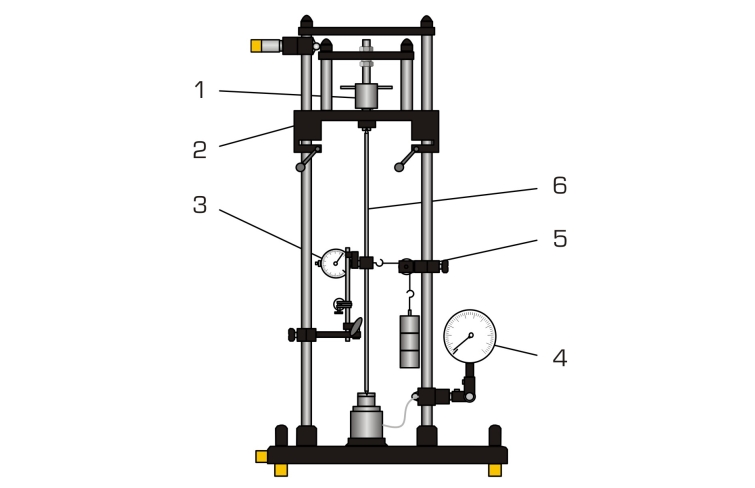

![1 vreteno, 2 výškovo nastaviteľné záťažové členy, 3 číselníkové meradlo pre bočné vychýlenie skúšobnej tyče, 4 dynamometer, 5 mechanizmus na generovanie bočného zaťaženia, 6 skúšobných tyčí](/images/datasheet/1528/WP-120-Buckling-behaviour-of-bars-products_list_small-gunt-1528-zeichnung.jpg)

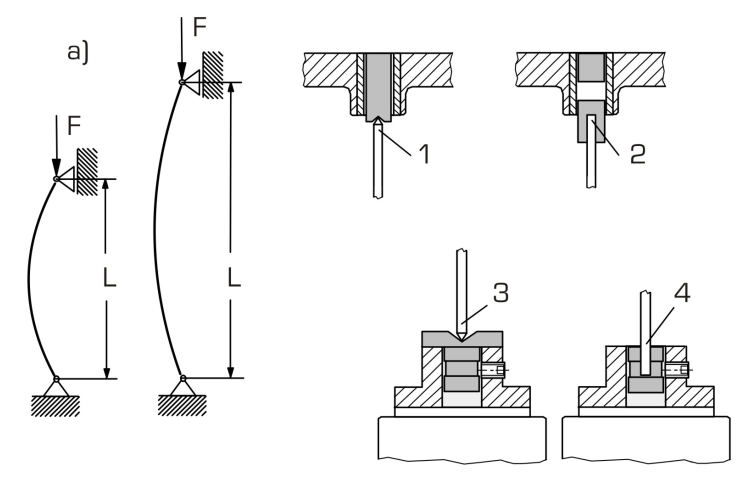

![a) experimentujte s tým, ako dĺžka tyče ovplyvňuje správanie pri vybočení: F použitá sila, L dĺžka tyče; 1 horná pohyblivá podpera, 2 horná svorka, 3 spodná pohyblivá podpera, 4 spodná svorka](/images/datasheet/1528/WP-120-Buckling-behaviour-of-bars-products_list_small-gunt-1528-zeichnung_einzelheit_1.jpg)

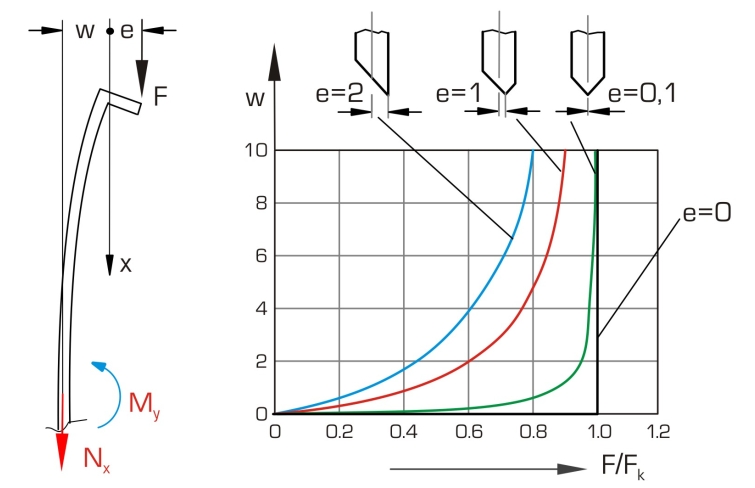

![Experiment s excentrickou aplikáciou sily (WP 120.01): F použitá sila, e excentricita, w priehyb, My ohybový moment, F/Fk tlaková sila založená na kritickej tlakovej sile; diagram: priehyb skúšobnej tyče pre meniacu sa excentricitu](/images/datasheet/1528/WP-120-Buckling-behaviour-of-bars-products_list_small-gunt-1528-zeichnung_einzelheit_2.jpg)
