SE 110.57 Vzperná sila v prútoch
- skúmanie vzpieracieho správania pod vplyvom
- rôzne podpery, svorky
- rôzne prierezy
- rôzne materiály
- dodatočné šmykové sily
- testovanie Eulerovej teórie: vybočenie na pružných tyčiach
- merať silu a posun
- vypočítajte očakávanú vzpernú silu pomocou Eulerovho vzorca vzperu
- grafická analýza priehybu a sily
1 zaťažovací mechanizmus
1 sada testovacích tyčiniek
1 podpora
2 číselníkové meradlá
1 kábel
1 kladka
1 sada závaží
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- demonštrácia vybočenia v tyčiach
- testovacie tyče vyrobené z rôznych materiálov a pre rôzne typy podpier
- experimenty s excentrickou aplikáciou sily a šmykových síl
požadovaný
SE 112 Montážny rám
Dlhé a tenké komponenty, ako sú tyče, nosníky a stĺpy, sú kvôli svojej funkcii často vystavené tlakovým silám pozdĺž ich dlhej osi. Pod vplyvom kritických tlakových síl môžu takéto komponenty stratiť stabilitu a bočne sa deformovať. Technický termín pre túto stratu stability, ku ktorej dochádza náhle alebo nepretržite, je vybočenie. V tomto prípade to nie je materiál, ktorý zlyhá, ale tvar komponentu. Napätia v tyči sú často stále v elastickej oblasti.
Jednotka SE 110.57 môže byť použitá na názornú demonštráciu pružného vybočenia tyčí pod rôznymi vplyvmi. V tomto experimente je tyč upnutá alebo podopretá na oboch koncoch v závislosti od puzdra vzperu. Záťažový mechanizmus pôsobí na tyč tlakovou silou. Aplikovaná sila sa meria a zobrazuje na silomere. Číselník ukazuje bočné vychýlenie tyče. Tento experiment tiež demonštruje, že iné faktory ovplyvňujú správanie pri vybočení, ako je materiál a prierezy. Ďalší experiment ukazuje vplyv dodatočných šmykových síl. V tomto experimente pôsobí šmyková sila na kĺb vzpernej tyče prostredníctvom lana a závažia.
Časti experimentu sú prehľadne rozložené a bezpečne uložené v úložnom systéme. Celá experimentálna zostava je skonštruovaná v montážnom ráme SE 112 .
Objednávacie číslo: 022.11057
Špecifikácia
- jasná ukážka elastického vybočenia
- zaťažovací mechanizmus na pôsobenie síl
- testovacie tyče pripnuté alebo pevné
- zariadenia na vytváranie šmykových síl s rozloženými závažiami
- meranie bočného vychýlenia číselníkovým meradlom
- skúšobné tyče z rôznych materiálov: oceľ a hliník
- skladovací systém pre diely
- nastavenie experimentu v montážnom ráme SE 112
Technické dáta
Testovacie tyče
- 3x oceľ, DxŠxV: 600x20x4mm
- 2x hliník, DxŠxV: 600x25x6mm
- 1x hliník, DxØ: 600x10mm
- 1x hliník, DxŠxV: 600x15x2mm
Závažia
- 1x 5N (záves)
- 3x 5N
Meracie rozsahy
- sila: 2…5kN
- zdvih: 0…10 mm, delenie: 0,01 mm
Rozmery a hmotnosť
DxŠxV: 1170x480x178mm (úložný systém)
Hmotnosť: cca. 30 kg (celkovo)
Vyžaduje sa pre prevádzku
Montážny rám SE 112
Objednávacie číslo: 022.11057
![Vzpieranie](/images/wissen_thumbs/333_en-GB.jpg)
![SE 110 GUNT Structure Line: Kurz inžinierskych mechanikov](/images/wissen_thumbs/328_en-GB.jpg)
![SE 112 Montážny rám](/images/datasheet/1314/SE-110.57-SE-112-Mounting-frame-products_list_small-gunt-1314-foto_totale.jpg)

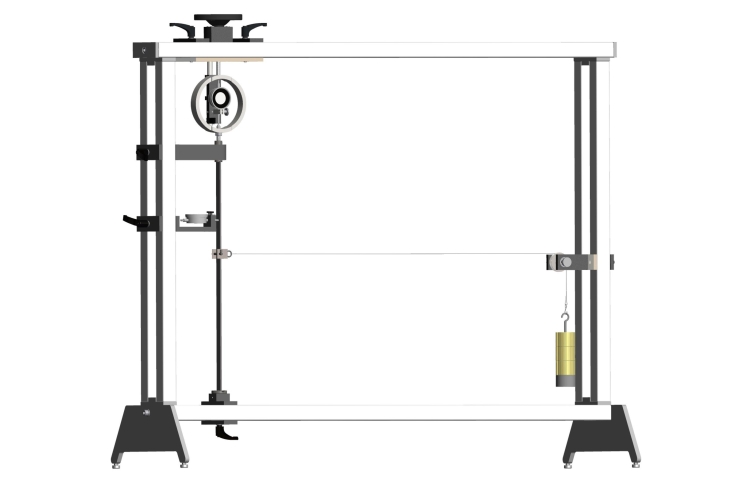

![Obrázok zobrazuje SE 110.57 v montážnom ráme SE 112](/images/datasheet/1314/SE-110.57-Buckling-of-bars-products_list_small-gunt-1314-foto_totale.jpg)

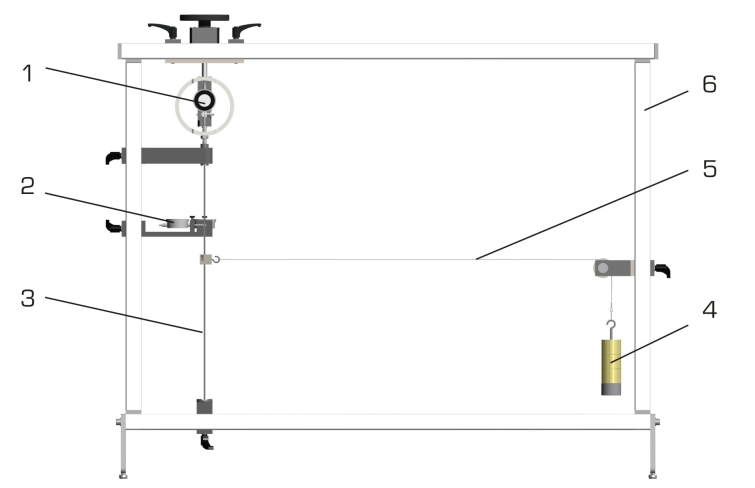

![1 zaťažovací mechanizmus, 2 číselníkové meradlá na bočné vychýlenie tyče vzorky, 3 skúšobné tyče, 4 závažie, 5 káblov, 6 montážny rám SE 112](/images/datasheet/1314/SE-110.57-Buckling-of-bars-products_list_small-gunt-1314-zeichnung.jpg)

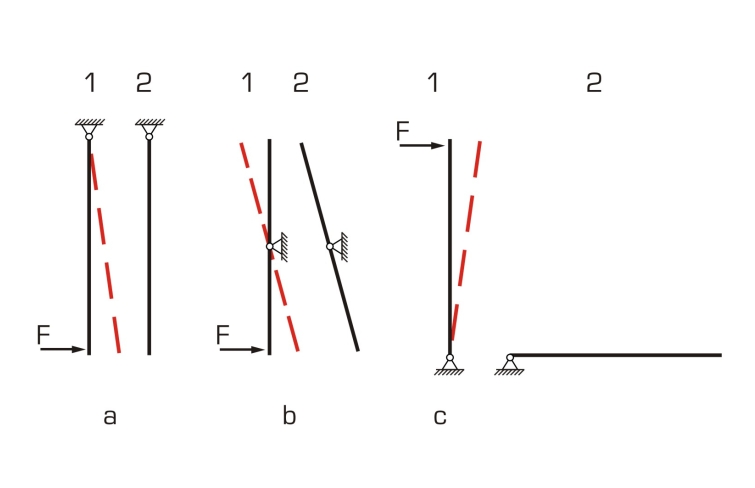

![Rôzne rovnovážne polohy: a stabilné, b indiferentné, c nestabilné; poloha 1 vychýlenie tyče vplyvom zaťaženia, poloha 2 tyč po odstránení zaťaženia](/images/datasheet/1314/SE-110.57-Buckling-of-bars-products_list_small-gunt-1314-zeichnung_einzelheit_1.jpg)

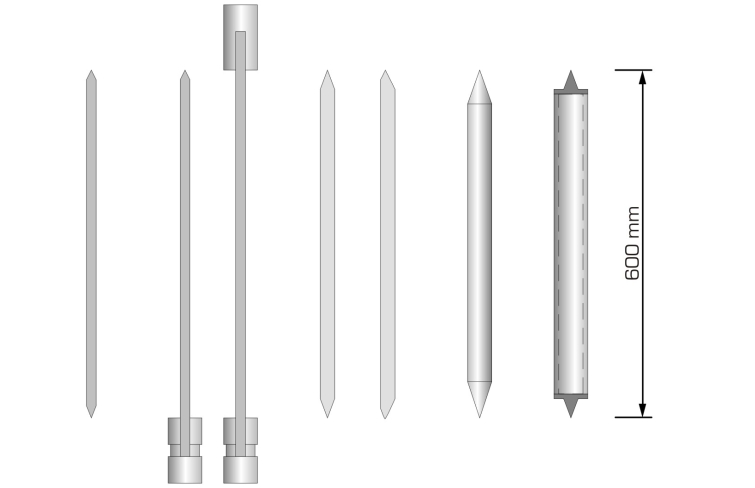

![Testovacie tyče vyrobené z rôznych materiálov a pre rôzne typy podpier](/images/datasheet/1314/SE-110.57-Buckling-of-bars-products_list_small-gunt-1314-zeichnung_einzelheit_2.jpg)
