FL 140 Analýza napätia a deformácie na hrubostennom valci
- meranie predĺženia tenzometrami
- aplikácia Mohrovej kružnice pre trojosový stav napätia
- určenie rozloženia priameho napätia v
- radiálny, tangenciálny a axiálny smer
- skúmanie korelácií medzi predĺžením, tlakom a napätím v trojosovom stave napätia
1 experimentálna jednotka
1 sada inštruktážneho materiálu
- priame napätia a deformácie hrubého valca pod vnútorným tlakom
- valec s aplikáciou tenzometra na povrchu a v stene
- stav trojosového napätia v stene valca
požadovaný
FL 152 Viackanálový merací zosilňovač
voliteľné
WP 300.09 Laboratórny vozík
Na rozdiel od tenkostenných nádob sa pri navrhovaní hrubostenných nádob musí počítať s nerovnomerným rozložením napätí cez hrúbku steny. Stav napätia v hrubostennej nádobe pod vnútorným tlakom je trojosový. Vyskytujú sa priame napätia a deformácie: radiálne, obvodové, obručové a axiálne.
Pretože napätia a deformácie vyskytujúce sa v nádobe nie sú merané priamo, sú určené meraním deformácií na povrchu. Na elektrické zaznamenávanie deformácií sa používajú tenzometre a z týchto meraní sa určujú napätia a deformácie.
Experimentálna jednotka FL 140 sa používa na skúmanie priamych napätí a deformácií vyskytujúcich sa na hrubostennom valci vystavenom vnútornému tlaku. Olejom naplnený valec sa skladá z dvoch polovíc a je na oboch stranách utesnený. Vnútorný tlak sa vytvára vo vnútri nádoby pomocou hydraulického čerpadla.
Tlakomer ukazuje vnútorný tlak. Medzi dvoma polovicami valca je vyrezaná excentrická drážka, v ktorej sú v rôznych radiálnych bodoch namontované tenzometre. Na vnútornom a vonkajšom povrchu valca sú namontované ďalšie tenzometre. Meria sa radiálne, obručové a axiálne deformácie, čo umožňuje úplné zaznamenanie stavu deformácie.
Merací zosilňovač FL 152 zobrazuje zaznamenané signály ako hodnoty nameraných hodnôt. Na uľahčenie a vizualizáciu vyhodnocovania experimentu je možné namerané hodnoty importovať do aplikačného softvéru.
Mohrov kruh pre analýzu napätia a deformácie sa používa na grafické znázornenie stavu trojosového napätia v stene valca. Priame napätia a deformácie sa vypočítajú z nameraných deformácií s použitím príslušného zákona pružnosti.
Objednávacie číslo: 021.14000
Špecifikácia
- skúmanie napätí a deformácií v hrubostennom valci pod vnútorným tlakom
- dvojdielny valec s plochou drážkou
- aplikácia tenzometra v rôznych radiálnych bodoch v drážke a na povrchu valca
- hermeticky uzavretý hydraulický systém, bezúdržbový na vytváranie tlaku
- hydraulický systém s hydraulickým čerpadlom a manometrom
- Vyžaduje sa merací zosilňovač FL 152
- softvér na analýzu nameraných hodnôt vo FL 152
Technické dáta
Hliníkový valec
- dĺžka: 300 mm
- priemer: Ø=140mm
- hrúbka steny: 50 mm
- vnútorný tlak: max. 7N/ mm2 (70 barov)
Aplikácia tenzometra
- 11 tenzometrov: polovičné mostíky, 350 Ohm
- merací faktor: 2,00 ± 1%
- napájacie napätie: 10V
Tlakomer
- 0…100 barov
- presnosť: trieda 1,0
Rozmery a hmotnosť
DxŠxV: 700x350x330 mm
Hmotnosť: cca. 32 kg
Objednávacie číslo: 021.14000
![Experimentálna analýza napätia a deformácie](/images/wissen_thumbs/334_en-GB.jpg)
![Návrh laboratória pevnej mechaniky](/images/wissen_thumbs/170_en-GB.jpg)

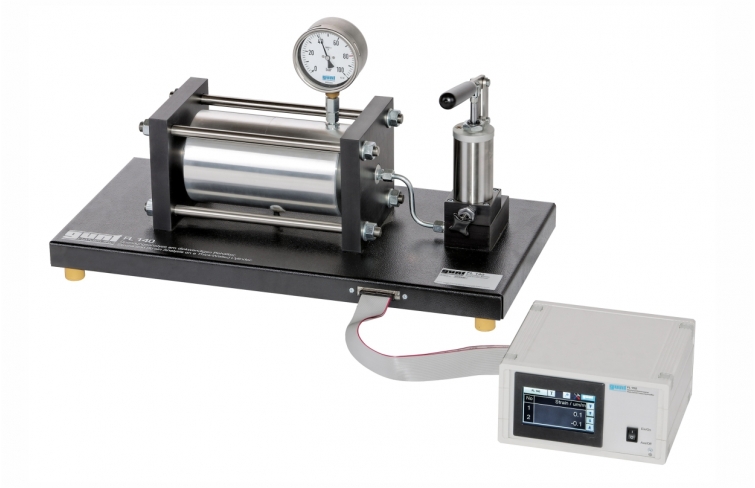

![Spracovanie analógových meracích signálov viackanálovým meracím zosilňovačom FL 152](/images/datasheet/335/FL-140-Stress-and-strain-analysis-on-a-thick-walled-cylinder-products_list_small-gunt-335-add_1.jpg)

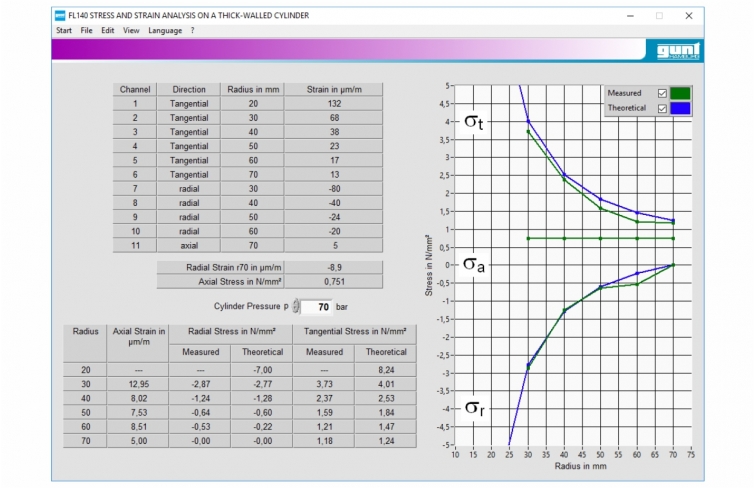

![Aplikačný softvér v FL 152 na radiálne a tangenciálne rozloženie napätia](/images/datasheet/335/FL-140-Stress-and-strain-analysis-on-a-thick-walled-cylinder-products_list_small-gunt-335-add_2.jpg)
![FL 152 Viackanálový merací zosilňovač](/images/datasheet/335/FL-140-FL-152-Multi-channel-measuring-amplifier-products_list_small-gunt-335-foto_totale.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/335/FL-140-WP-300.09-Laboratory-trolley-products_list_small-gunt-335-foto_totale.jpg)

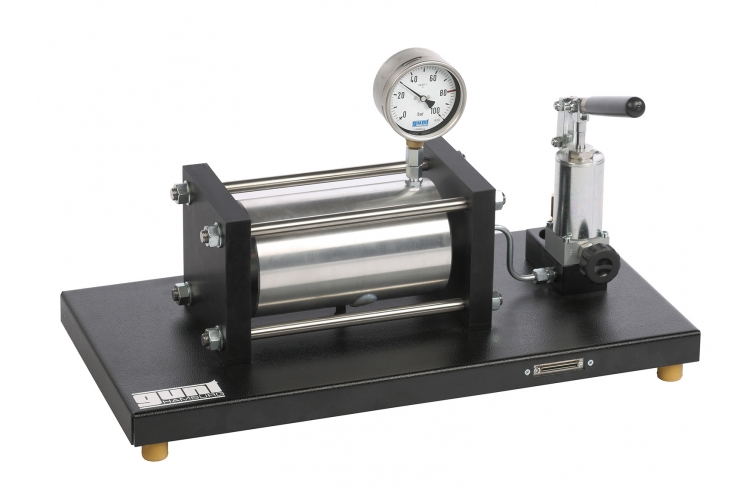

![](/images/datasheet/335/FL-140-Stress-and-strain-analysis-on-a-thick-walled-cylinder-products_list_small-gunt-335-foto_totale.jpg)

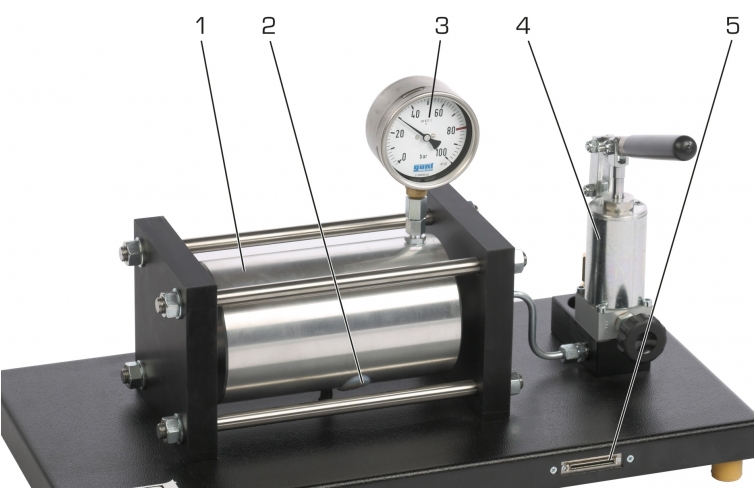

![1 valec, 2 meracie body tenzometra, 3 manometer, 4 hydraulické čerpadlo, 5 prípojok pre merací zosilňovač FL 152](/images/datasheet/335/FL-140-Stress-and-strain-analysis-on-a-thick-walled-cylinder-products_list_small-gunt-335-zeichnung.jpg)

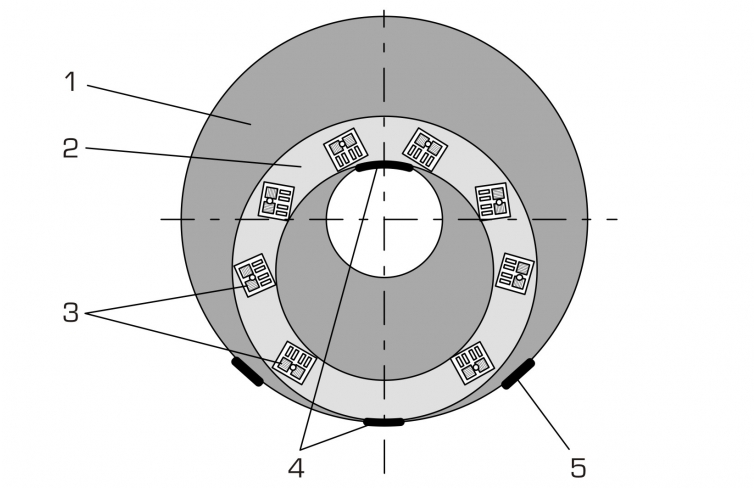

![Usporiadanie tenzometra v stene valca a na povrchu: 1 valec, 2 excentrická drážka, 3 meracie body tenzometra, radiálne/obruč, 4 meracie body tenzometra, obruč, 5 meracie body tenzometra, axiálne](/images/datasheet/335/FL-140-Stress-and-strain-analysis-on-a-thick-walled-cylinder-products_list_small-gunt-335-zeichnung_einzelheit_1.jpg)

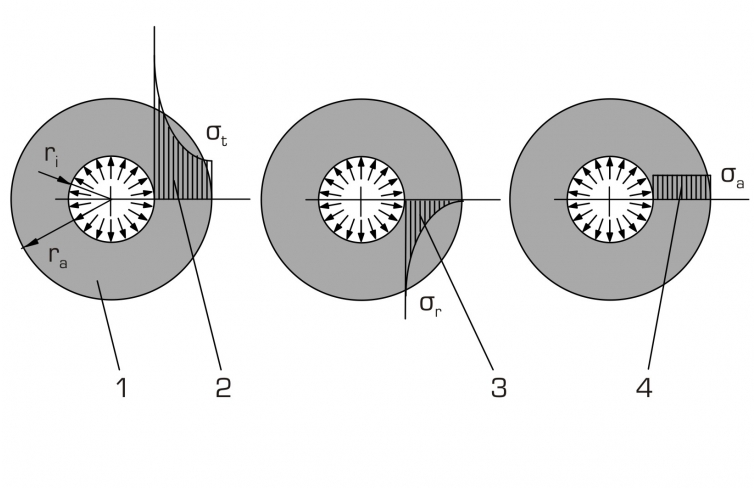

![Rozloženie napätia v stene valca: 1 valec, ri vnútorný polomer, ra vonkajší polomer, 2 rozloženie napätia v kruhovom smere σt, 3 rozloženie napätia v radiálnom smere σr, 4 rozloženie napätia v axiálnom smere σa](/images/datasheet/335/FL-140-Stress-and-strain-analysis-on-a-thick-walled-cylinder-products_list_small-gunt-335-zeichnung_einzelheit_2.jpg)
