FL 102 Stanovenie merného faktora tenzometrov

Ako univerzálne pomôcky pri experimentálnej analýze napätia a deformácie umožňujú tenzometre premenu mechanického napätia na elektrické signály. Získaný signál je spracovaný zosilňovačom na meranie deformácie, aby sa zobrazila výsledná deformácia.

Očakáva sa, že množstvo namerané meracím zariadením a následne indikovaný údaj sú identické. V dôsledku toho plánovanie a vyhodnotenie meraní zohľadňuje citlivosť tenzometrov na predĺženie (merací faktor). Kľúčová charakterová hodnota tenzometrov – merací faktor – udáva koreláciu medzi deformáciou a zmenou odporu.

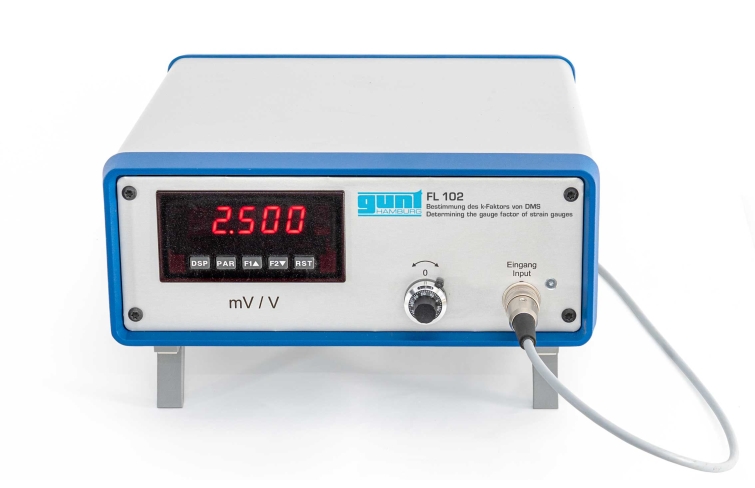

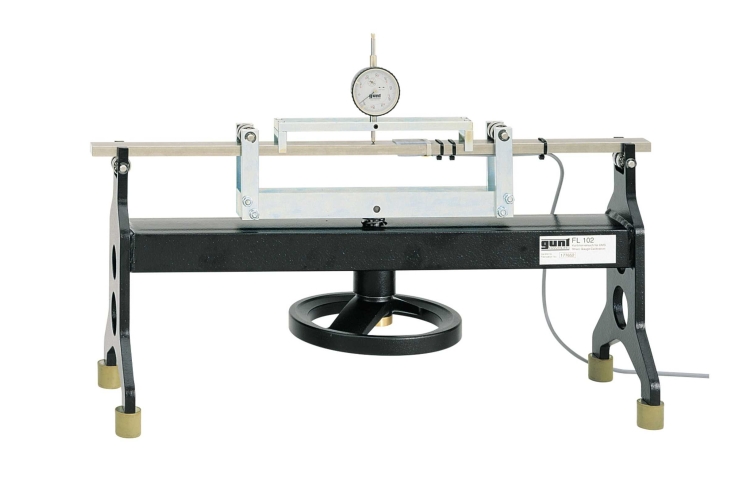

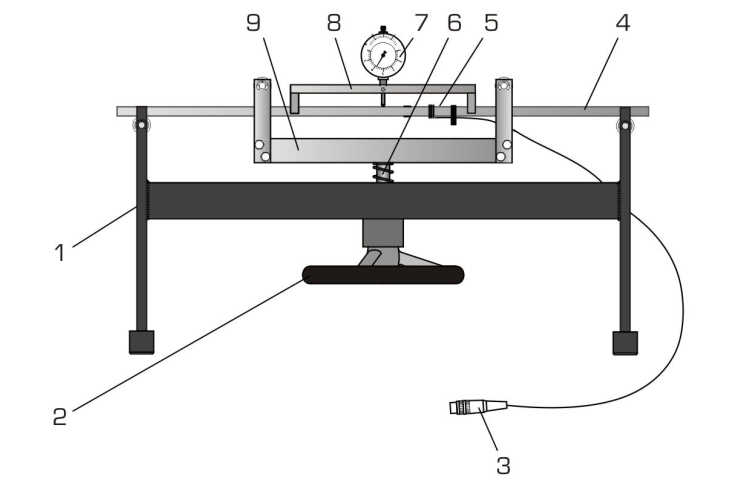

Experimentálna jednotka FL 102 slúži na meranie deformácie pomocou číselníka a zároveň na meranie deformácie pomocou štyroch tenzometrov v konfigurácii plného mostíka. Z meraní sa potom aritmeticky vypočíta merací faktor tenzometrov.

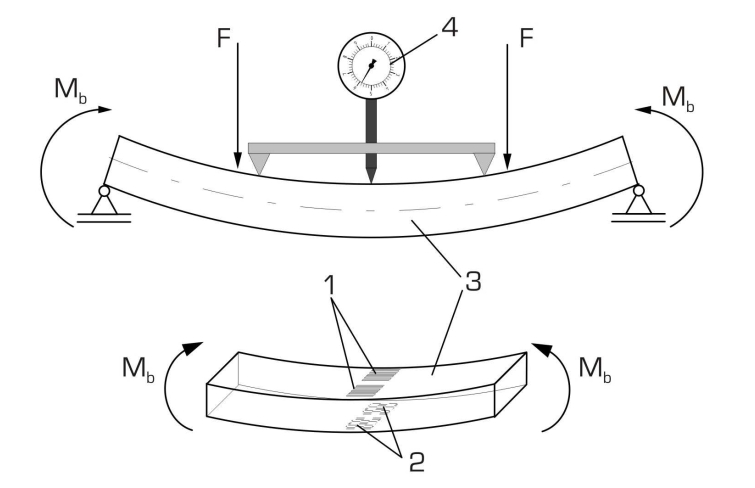

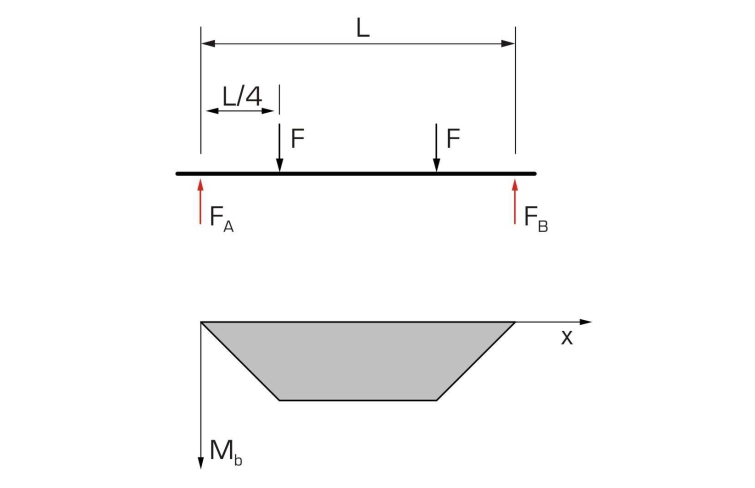

V experimente je tyč namontovaná na guľôčkové ložiská v dvoch bodoch, čím je možné použiť čisto ohybové napätie. Tyč je pod zaťažením uložená pomocou vretena a výsledná výchylka je zaznamenávaná číselníkovým meradlom. Výsledkom je, že deformáciu možno priamo odčítať. Súčasne je napätie na povrchu tyče zaznamenávané dvoma tenzometrami na strane kompresie a dvoma na strane ťahu. Tenzometre sú zapojené do celého mostíka. Merací zosilňovač dodáva napájacie napätie mostíka a zobrazuje „rozladenie mosta“ v závislosti od zaťaženia digitálne v hodnotách napätia. Digitálny displej je tiež vybavený funkciou nulového vyváženia, ktorá umožňuje ľubovoľné predpätie.

Neznámy merací faktor, ako kľúčovú charakteristiku, možno potom vypočítať z priehybu zisteného meraním tenzometra.

Praktické základy, ako je aplikácia meradla a konfigurácia na vytvorenie meracieho mostíka, možno ľahko integrovať do celkového konceptu výučby.

Objednávacie číslo: 021.10200
