FL 101 Sada na aplikáciu tenzometra
- základy tenzometrov elektrického odporu
- príprava meracieho bodu
- výber vhodného tenzometra
- pripevnenie, zapojenie a konfigurácia tenzometrov na mechanicky namáhané komponenty
- ochrana meracieho miesta tenzometra pred vonkajšími vplyvmi
- interpretácia nameraných hodnôt (teoretická)
1 puzdro na prenášanie
1 sada tenzometrov
1 kompletná aplikačná sada (rozpúšťadlo, čistiaci prostriedok, špeciálne lepidlo na meranie napätia, lepiace pásiky, obklady)
1 sada klieští
2 nožnice
1 sada aplikačných nástrojov
1 sada rezných nástrojov
1 spájkovací hrot, spájkovacie koncovky
1 sada príslušenstva (meracie nástroje, lupa, kábel, brúsna handrička, ceruzka, guma)
1 učebný balíček tenzometra (učebnica, skriptá, video) v nemčine alebo angličtine
8 6-pólových konektorov na pripojenie k FL 151
5m kábel na pripojenie k FL 151
- kompletné vybavenie pre aplikáciu tenzometrov s elektroinštaláciou a pripojením tenzometrov
- podpora vývoja tenzometrických meracích techník
voliteľné
WP 300.09 Laboratórny vozík
Meranie pomocou tenzometrov je najdôležitejšou metódou merania mechanického namáhania. Pri tejto metóde merania sa mechanické veličiny merajú elektricky.
Tenzometrické meranie je v praxi pomerne jednoduchá technika, pretože ponúka vysoké rozlíšenie a možno ju použiť priamo v mieste záujmu. Tenzometer však nie je kompletný merací prístroj. Používatelia ho sprístupnia až po inštalácii. Kvalita merania závisí nielen od samotného tenzometra, ale v podstate aj od spôsobu aplikácie a spôsobu jej vykonania. Tenzometre sú vysoko spoľahlivé za predpokladu, že používatelia majú zručnosti a teoretické znalosti, ktoré im umožňujú správne používať takéto vysoko citlivé senzorové prvky.
Aplikačná sada FL 101 poskytuje všetky potrebné nástroje a pomôcky na osvojenie si základov inštalácie tenzometrov.
Aby merania fungovali bezchybne, súčiastky sa pred pripevnením tenzometrov podrobia dôkladnej príprave. Špeciálne lepidlá zabezpečujú úplný prenos deformácií komponentov na tenzometer. Tenzometer je vhodnými krytinami chránený aj proti vonkajším vplyvom, ako je vlhkosť a mechanické poškodenie.
Dodávané balenie obsahuje kabeláž na pripojenie tenzometrov v mostíkových konfiguráciách. Vodiče sú pripevnené k tenzometrom pomocou dodávaného spájkovacieho nástavca a spájkovacích svoriek.
Inštruktážny materiál (učebnica, skriptá a video) poskytuje multimediálny úvod do inštalácie a konfigurácie tenzometrov a interpretácie nameraných hodnôt.
Objednávacie číslo: 021.10100
Špecifikácia
- kompletná sada komponentov pre aplikáciu tenzometrov
- tenzometre s jednoduchými meracími mriežkami, paralelnými meracími mriežkami a meracími mriežkami pod uhlom 90° / 45°
- tenzometre pre oceľové alebo hliníkové komponenty
- všetky potrebné nástroje, lepidlá a ďalšie pomôcky zahrnuté v súprave
- uzamykateľné puzdro na prenášanie
- učebný balík s učebnicou, cvičebným scenárom a videom
- kábel a konektory na pripojenie aplikovaných tenzometrov k voliteľnému dostupnému meraciemu zosilňovaču FL 151
Technické dáta
Tenzometrický snímač: 350 Ohm
- 10 tenzometrov, jednoduché meracie mriežky, pre St
- 10 tenzometrov, paralelné meracie mriežky, pre St
- 10 tenzometrov, 90° meracie mriežky, pre St
- 10 tenzometrov, 45° meracie mriežky, pre St
- 10 tenzometrov, jednoduché meracie mriežky, pre Al
Spájkovací hrot: 6W
Plochý kábel: 6x 0,14 mm 2
Lupa: 6-násobné zväčšenie
Rozmery a hmotnosť
DxŠxV: 470x360x170 mm
Hmotnosť: cca. 8 kg
Objednávacie číslo: 021.10100
![Experimentálna analýza napätia a deformácie](/images/wissen_thumbs/334_en-GB.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/323/FL-101-WP-300.09-Laboratory-trolley-products_list_small-gunt-323-foto_totale.jpg)
![](/images/datasheet/323/FL-101-Strain-gauge-application-set-products_list_small-gunt-323-foto_totale.jpg)

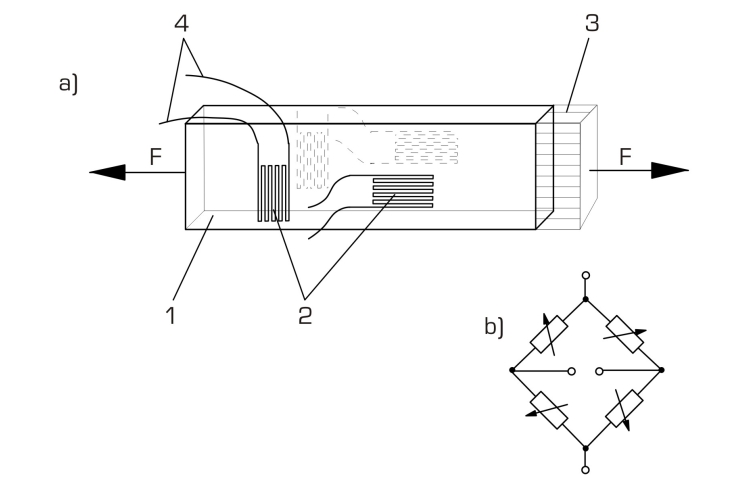

![a) usporiadanie tenzometrov na ťažnej tyči, b) usporiadanie tenzometrov; 1 napínacia tyč, 2 tenzometer, 3 rozloženie napätia, 4 kabeláž; F aplikovaná sila](/images/datasheet/323/FL-101-Strain-gauge-application-set-products_list_small-gunt-323-zeichnung.jpg)

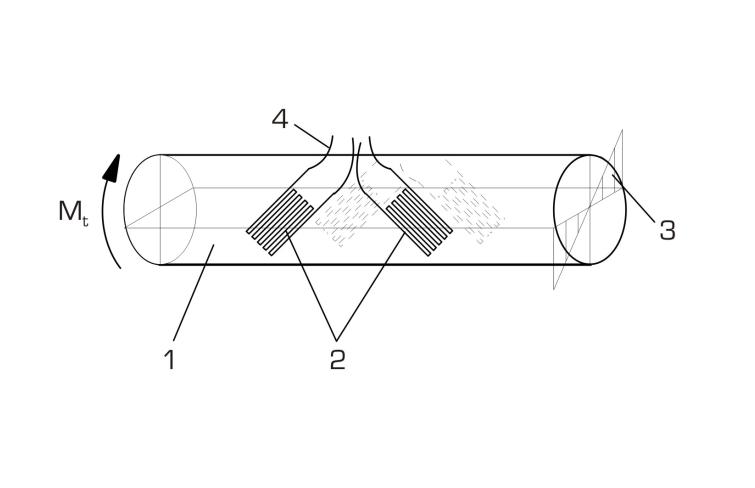

![Usporiadanie tenzometrov na torznej tyči: 1 kruhová tyč, 2 tenzometre, 3 rozloženie napätia, 4 kabeláž; Krútiaci moment Mt](/images/datasheet/323/FL-101-Strain-gauge-application-set-products_list_small-gunt-323-zeichnung_einzelheit_1.jpg)

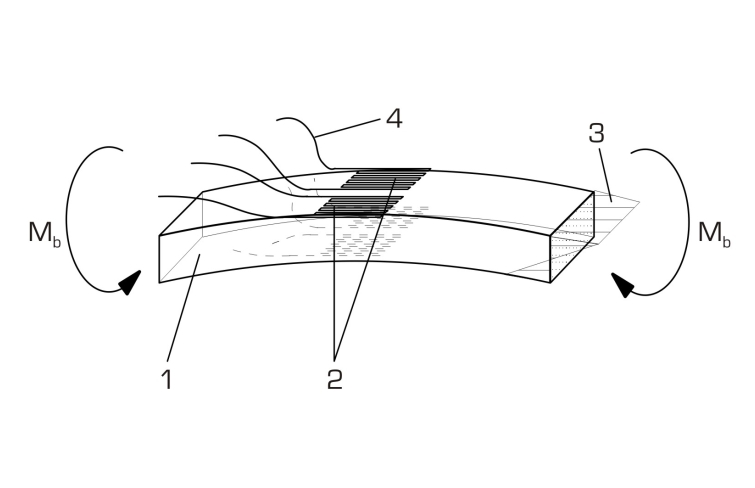

![Usporiadanie tenzometrov na ohybovej tyči: 1 tyč, 2 tenzometre, 3 rozloženie napätia, 4 zapojenie; Mb ohybový moment](/images/datasheet/323/FL-101-Strain-gauge-application-set-products_list_small-gunt-323-zeichnung_einzelheit_2.jpg)
