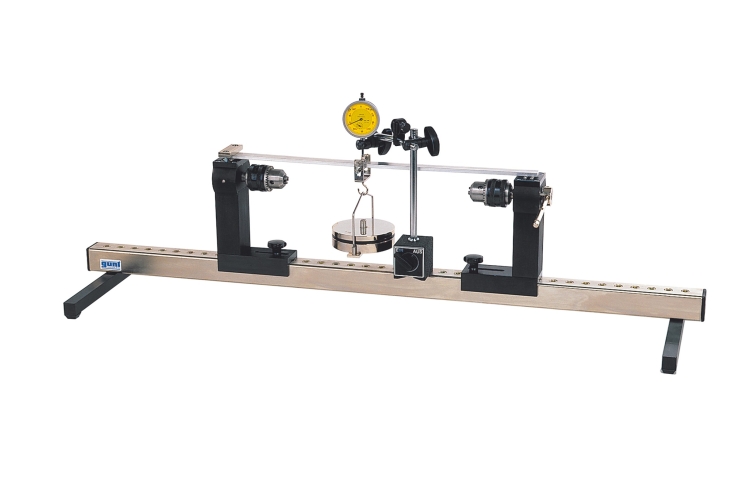

WP 100 Deformácia tyčí pri ohybe alebo krútení
- ohybové skúšky
- stanovenie modulu pružnosti
- staticky určité systémy (nosník namontovaný na dvoch podperách; konzolový nosník)
- staticky neurčité systémy (dvojpoľový nosník)
- deformácia nosníka v závislosti od materiálu, geometrie (šírka, výška a dĺžka prierezu), typu podpery a dĺžky rozpätia
- formulácia proporcionálnych vzťahov pre deformáciu
- torzné skúšky
- stanovenie šmykového modulu rôznych materiálov
- uhol natočenia v závislosti od dĺžky upnutia, priemeru tyče
- formulácia proporcionálnych vzťahov pre uhol natočenia
1 rám
2 podporné bloky
1 zariadenie na generovanie krútiaceho momentu
17 tyčí na skúšku ohybom
22 torzných tyčí
1 číselník s držiakom, 1 páska
1 sada závaží
2 imbusové kľúče
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- pružná deformácia staticky určitých alebo neurčitých nosníkov pri zaťažení ohybom
- elastické krútenie kruhových tyčí pod krútiacim momentom
- vplyv materiálu, prierezu a dĺžky upnutia na deformáciu
voliteľné
WP 300.09 Laboratórny vozík
Ohyb a krútenie sú typické zaťaženia, ktorým sú komponenty vystavené. Výsledné napätia a deformácie môžu viesť k poruche súčiastky. Vplyv na to má množstvo rôznych faktorov, medzi ktoré patrí materiál, prierez tyče, dĺžka upnutia a spôsob uloženia.
WP 100 skúma vplyv týchto faktorov na deformáciu tyče pri zaťažení ohybom alebo krútiacim momentom. Sada testovacích tyčí bola zostavená tak, aby umožnila priame porovnanie výsledkov merania. Skúmaná tyč je pripevnená k dvom pohyblivým nosným blokom a zaťažená závažím.
Číselníkový meradlo zaznamenáva výslednú deformáciu. Podporné bloky zahŕňajú upínacie skľučovadlá na držanie torzných tyčí a podpery pre tyče pri skúške ohybom. Podpery ponúkajú celý rad možností upínania, čo umožňuje skúmať staticky určité alebo neurčité podpery ložísk.
Krútiaci moment sa aplikuje zariadením namontovaným na nosnom bloku. Bod pôsobenia zaťaženia na generovanie ohybového momentu je nastaviteľný.
Rôzne prvky experimentu sú prehľadne usporiadané a bezpečne uložené v úložnom systéme. Kompletné experimentálne nastavenie je usporiadané na ráme.
Objednávacie číslo: 020.10000
Špecifikácia
- elastická deformácia tyčí pri ohybe alebo krútení
- ohybové skúšky so staticky určitými a neurčitými systémami
- torzné skúšky so staticky určitým systémom
- podpery pri skúške ohybom môžu byť upnuté alebo voľné
- 2 nastaviteľné bloky s upínacím skľučovadlom pre skúšky krútením a podpery pre skúšky ohybom
- závažia na generovanie ohybového alebo krútiaceho momentu
- číselník s držiakom
- úložný systém na uloženie komponentov
Technické dáta
17 tyčí pre skúšky ohybom
- materiál: hliník, oceľ, mosadz, meď
- výška s d x š 510 x 20 mm: v = 3…10 mm
- šírka s D x V 510 x 5 mm: š=10…30 mm
- dĺžka so ŠxV 20x4mm: d=210…510mm
- DxŠxV: 20x4x510 mm (Al, St, mosadz, Cu)
- DxŠxV: 10x10x510 mm (hliník)
22 torzných tyčí
- materiál: hliník, oceľ, mosadz, meď
- dĺžka s Ø 10 mm: 50…640 mm (hliník)
- ØxL: 10x50mm/10x340mm (hliník, oceľ, meď, mosadz)
- priemer s L=50/340mm: Ø 5…12mm (oceľ)
Dvojitá mierka
- 0…10 mm, delenie: 0,01 mm
Zvinovací meter
- odstupňovanie: 0,01m
Závažia
- 1x 100g (záves)
- 1 x 100 g, 1 x 400 g, 1 x 500 g, 1 x 900 g
Rozmery a hmotnosť
DxŠxV: 1000x250x200 mm
Hmotnosť: cca. 18 kg
DxŠxV: 1170x480x207mm (úložný systém)
Hmotnosť: cca. 12 kg (úložný systém)
Objednávacie číslo: 020.10000
![Elastické deformácie](/images/wissen_thumbs/332_en-GB.jpg)
![Návrh laboratória pevnosti materiálov](/images/wissen_thumbs/160_en-GB.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/1527/WP-100-WP-300.09-Laboratory-trolley-products_list_small-gunt-1527-foto_totale.jpg)
![](/images/datasheet/1527/WP-100-Deformation-of-bars-under-bending-or-torsion-products_list_small-gunt-1527-foto_totale.jpg)

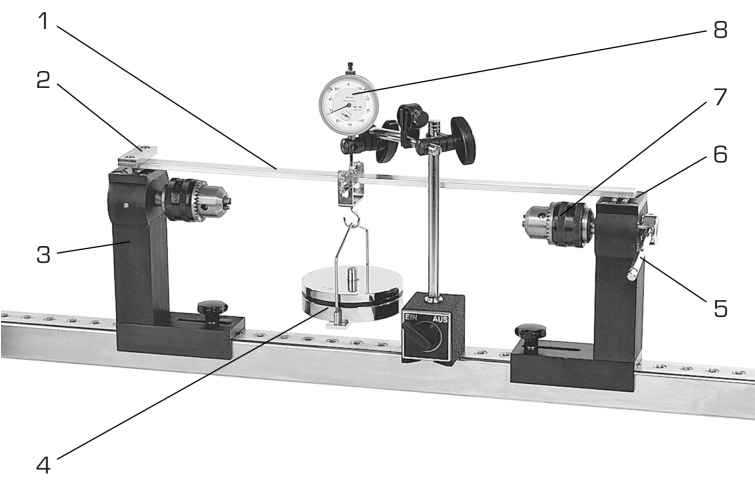

![1 nosník, 2 upevňovacie svorky na skúšku ohybom, 3 podperný blok, 4 závažie, 5 zariadenie na generovanie krútiaceho momentu pri skúške krútením, 6 podpera na skúšku ohybom, 7 upínacie skľučovadlo na skúšku krútením, 8 úchylkomer](/images/datasheet/1527/WP-100-Deformation-of-bars-under-bending-or-torsion-products_list_small-gunt-1527-zeichnung.jpg)

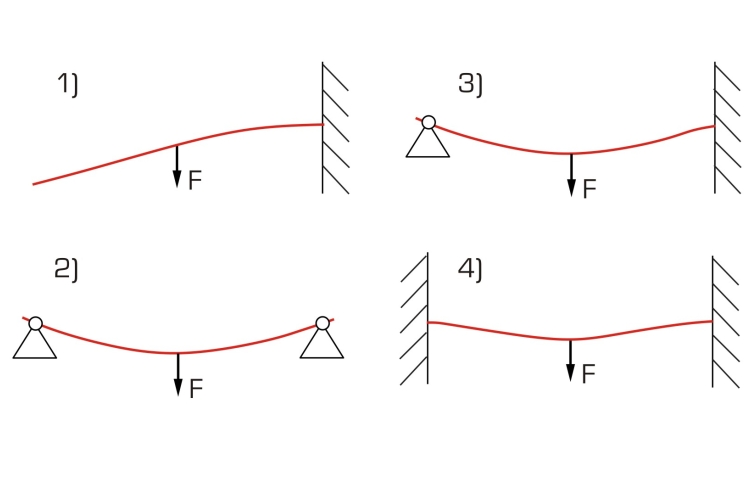

![Priehyb nosníka staticky určitého (vľavo) a neurčitého (vpravo) systému: 1 konzolový nosník, 2 jednoducho podoprený nosník, 3 podopreté konzoly, 4 zabudované nosníky](/images/datasheet/1527/WP-100-Deformation-of-bars-under-bending-or-torsion-products_list_small-gunt-1527-zeichnung_einzelheit_1.jpg)

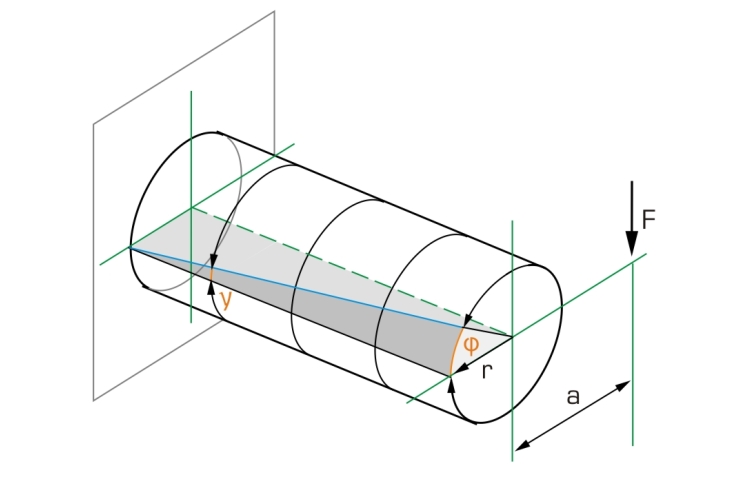

![Krútenie na kruhovej tyči: F použitá sila, rameno páky, r polomer, γ uhol šmyku, φ uhol natočenia](/images/datasheet/1527/WP-100-Deformation-of-bars-under-bending-or-torsion-products_list_small-gunt-1527-zeichnung_einzelheit_2.jpg)
