TM 400 Hookeov zákon
- skúmanie úmernosti činnej sily a priehybu pružiny
- určenie konštanty pružiny
- sériová konfigurácia dvoch ťažných pružín
- skúmanie vplyvu konštanty pružiny na frekvenciu systému pružina-hmotnosť
1 stojan
2 špirálové pružiny
1 sada závaží
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- elastické správanie ťažných pružín pri zaťažení
voliteľné
WP 300.09 Laboratórny vozík
Hookov zákon popisuje elastické správanie komponentov, kde deformácia je úmerná zaťaženiu, ktoré na ne pôsobí. Toto správanie je typické pre kovy pri miernom zaťažení.
TM 400 demonštruje aplikáciu Hookovho zákona a ukazuje deformáciu ťažných pružín pri zaťažení.
Na tento účel je pružina zavesená na stojane a zaťažená. Predĺženie sa odčíta priamo zo stupnice. Keďže je znázornený lineárny vzťah medzi aktívnou silou a predĺžením pružiny, možno použiť Hookov zákon.
Objednávacie číslo: 040.40000
Špecifikácia
- experimenty týkajúce sa Hookovho zákona a experimenty s osciláciou na systéme pružina-hmotnosť
- kovový stojan s integrálnou stupnicou
- 2 špirálové pružiny ako ťažné pružiny
- ťažné pružiny konfigurované v sérii alebo jednotlivo
- zaťaženie pôsobiace na ťažnú pružinu závažím
- úložný systém na uloženie komponentov
Technické dáta
Spirálovitá pružina krátka
- cievky: 53
- Ø = 18,3 mm
- priemer drôtu: Ø=1,0mm
Skrutková pružina dlhá
- cievky: 109
- Ø = 18,3 mm
- priemer drôtu: Ø=1,0mm
Mierka, delenie: 1 mm
Závažia
- 1x 1N (vešiak)
- 10 x 0,5 N
Rozmery a hmotnosť
DxŠxV: 250x250x900 mm
Hmotnosť: cca. 5 kg
DxŠxV: 1170x480x178mm (úložný systém)
Hmotnosť: cca. 12 kg (úložný systém)
Objednávacie číslo: 040.40000
![Elastické deformácie](/images/wissen_thumbs/332_en-GB.jpg)
![Návrh laboratória pevnosti materiálov](/images/wissen_thumbs/160_en-GB.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/1407/TM-400-WP-300.09-Laboratory-trolley-products_list_small-gunt-1407-foto_totale.jpg)

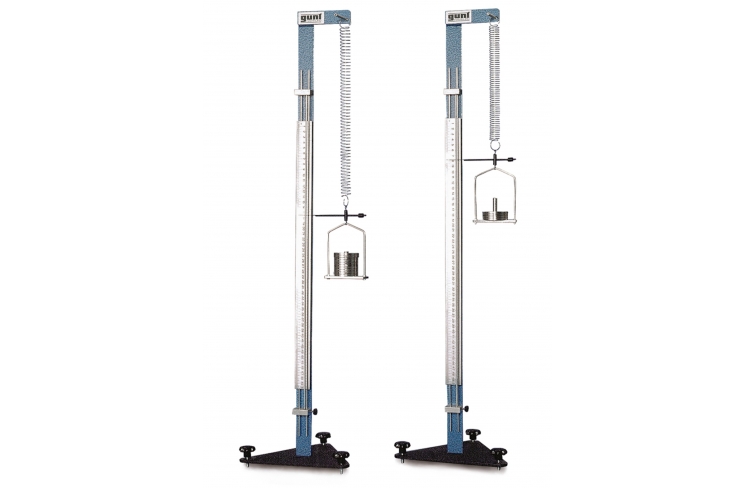

![Na obrázku sú dve jednotky TM 400](/images/datasheet/1407/TM-400-Hookes-law-products_list_small-gunt-1407-foto_totale.jpg)
