TM 262 Hertzov tlak
- výsledný tvar kontaktnej plochy pod bodovým kontaktom s rôznymi polomermi zakrivenia
- tvar kontaktnej plochy ako funkcia kontaktnej sily
- vplyv prídavnej priečnej zložky prítlačnej sily
1 experimentálna jednotka
1 jarná bilancia
1 halogénová žiarovka
1 sada inštruktážneho materiálu
- demonštrácia kontaktnej plochy pod Hertzovým tlakom
- generovanie kruhových alebo eliptických kontaktných plôch
- obzvlášť jasné výsledky vďaka spárovaniu priehľadného plastu so silikónovou gumou
voliteľné
WP 300.09 Laboratórny vozík
Keď sú dve telesá s konvexným povrchom stlačené proti sebe, v ideálnom prípade tieto telesá prichádzajú do kontaktu len lineárne alebo v jednom alebo viacerých bodoch. V reálnom svete, keď sa obe telesá k sebe približujú, vzniká v kontaktnom bode v dôsledku deformácie eliptická kontaktná plocha. V tomto prípade sú tlakové napätia (stlačenie) úmerne rozdelené k deformáciám.
Heinrich Hertz, fyzik, vyvinul teóriu na výpočet najväčšieho tlaku, známeho aj ako Hertzovský tlak. Môže sa tiež vypočítať veľkosť a tvar kontaktných plôch a rozsah a rozloženie mechanických napätí pod kontaktnými plochami.

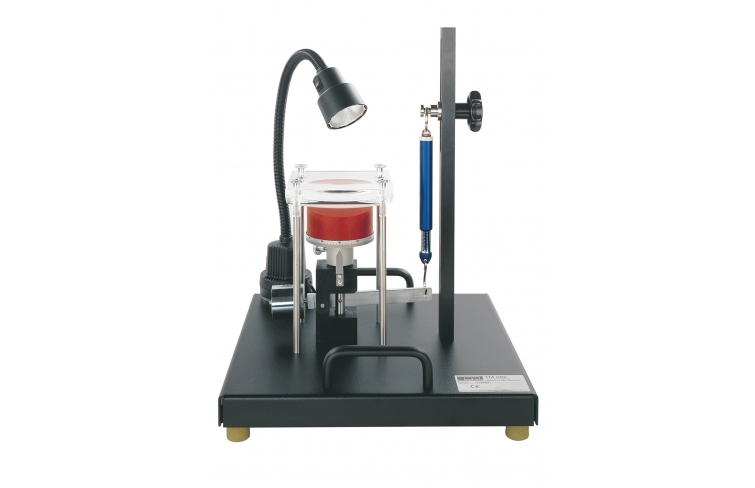

Experimentálna jednotka TM 262 demonštruje ako príklad tvar vyskytujúcej sa kontaktnej plochy pod Hertzovým tlakom. Gumová prítlačná podložka je pomocou páky pritlačená k priehľadnej plastovej doske. Doska a prítlačná podložka sú zakrivené. Môžu byť vytvorené kruhové aj eliptické kontaktné plochy.
Pomocou pružinovej váhy sa meria sila na páke a určuje sa prítlačná sila. Halogénová žiarovka na jednej strane dokonale osvetľuje kontaktnú plochu. Mriežkové čiary na plastovej doske uľahčujú meranie kontaktnej plochy.
Objednávacie číslo: 040.26200
Špecifikácia
- demonštrácia Hertzovho tlaku
- tlaková podložka zo silikónovej gumy
- priehľadná plastová doska s čiarami mriežky uľahčuje meranie kontaktnej plochy
- pružinová stupnica na meranie sily
- pohyblivé zariadenie pre pružinové vyváženie na generovanie plynule nastaviteľnej prítlačnej sily
- optimálne osvetlenie kontaktnej plochy bočnou halogénovou žiarovkou
Technické dáta
Jarná bilancia
- 0…25N
- odstupňovanie: 0,5N
Tlaková podložka
- 60 Shore
Halogénová žiarovka
- napätie: 12V
- výkon: 20W
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 400x400x530 mm
Hmotnosť: cca. 16 kg
Objednávacie číslo: 040.26200
![Elastické deformácie](/images/wissen_thumbs/332_en-GB.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/1400/TM-262-WP-300.09-Laboratory-trolley-products_list_small-gunt-1400-foto_totale.jpg)
![](/images/datasheet/1400/TM-262-Hertzian-pressure-products_list_small-gunt-1400-foto_totale.jpg)

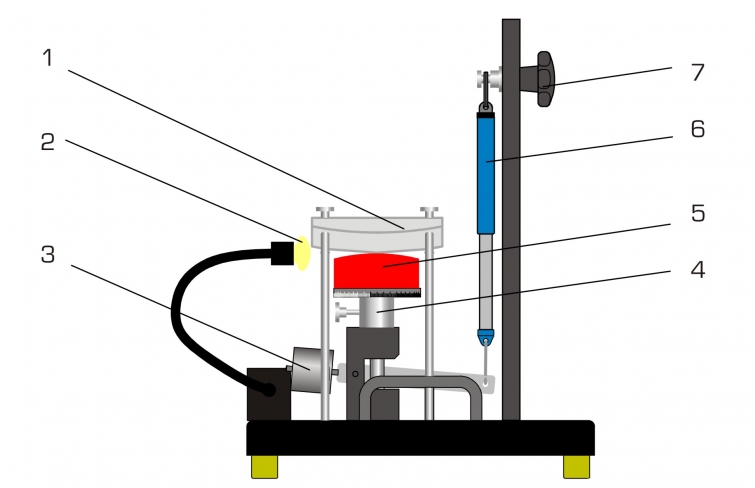

![1 dvojitý konvexný disk z plexiskla, 2 halogénové žiarovky, 3 posuvné závažie na kompenzáciu hmotnosti bremenového mechanizmu, 4 záťažový mechanizmus, 5 gumená prítlačná podložka s vypuklým povrchom, 6 pružinové vyváženie, 7 pohyblivé zariadenie na pružinové vyváženie](/images/datasheet/1400/TM-262-Hertzian-pressure-products_list_small-gunt-1400-zeichnung.jpg)

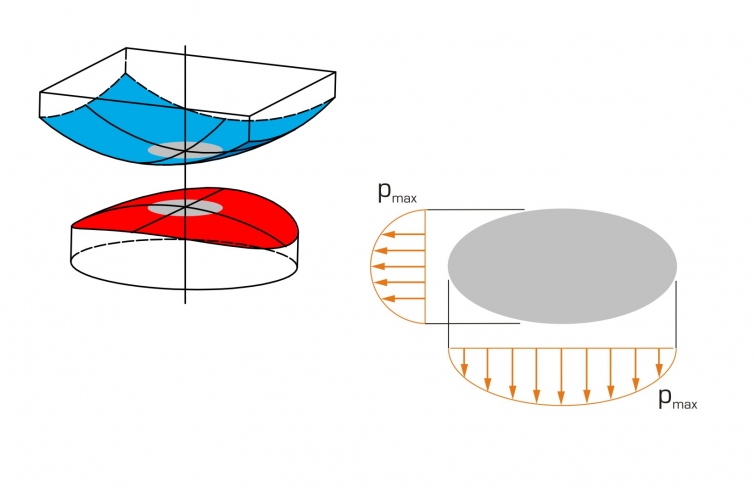

![Kontaktná plocha medzi dvoma telesami so zakrivenými povrchmi; šedá: kontaktná plocha v tvare elipsy, oranžová tlaková sila (tlak)](/images/datasheet/1400/TM-262-Hertzian-pressure-products_list_small-gunt-1400-zeichnung_einzelheit_1.jpg)
