SE 110.44 Deformácia priehradovej konštrukcie
- pružná deformácia krovu pri bodovom zaťažení
- výpočet reakcie podpery a síl tyče
- princíp práce a záťažovej energie
- aplikácia prvej Castiglianovej vety na výpočet deformácie v definovanom bode
- overenie vypočítanej deformácie možné princípom virtuálnej práce
- porovnanie deformácií rôznych väzníkov pri rovnakom zaťažení
- porovnanie nameranej a vypočítanej deformácie
1 sada tyčí
5 uzlových diskov
2 podporuje s uzlovým diskom
1 zariadenie na aplikáciu záťaže
1 číselník s držiakom
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- elastická deformácia v jednej rovine nosníka
- konštrukcia rôznych krovov
- aplikácia prvej Castiglianovej vety
požadovaný
SE 112 Montážny rám
voliteľné
SE 110,30 Číselníkové meradlá
Keď je komponent vystavený zaťaženiu, podlieha elastickej deformácii. Túto deformáciu je možné vypočítať napríklad určením elastických čiar. Elastické čiary opisujú deformáciu celého komponentu vo forme matematickej rovnice. V skutočnosti je často zaujímavá len deformácia v špecifických bodoch na komponente. Na jednoduchšie určenie týchto deformácií možno použiť energetické metódy. Prvá Castiglianova veta využíva energetické metódy na výpočet deformácie bodu na súčiastke. Veta je použiteľná pre staticky určité aj neurčité systémy.
V SE 110.44 je deformácia jednorovinného nosníka v jednom bode určená pomocou prvej Castiglianovej vety. Skúmaný krov je vyrobený z prútov spojených dohromady kĺbovou konštrukciou pomocou uzlových kotúčov.
Krovy možno považovať za ideálne krovy. Tyče majú na svojich koncoch špeciálne zaskakovacie upínadlá, ktoré umožňujú ľahké upevnenie do uzlových diskov. Zariadenie na aplikáciu záťaže pripojené k disku uzla generuje vonkajšiu silu.
Rozsah rôznych dĺžok tyčí umožňuje skonštruovanie troch foriem priehradového nosníka. Tyče sú vyrobené z PVC , takže ich deformácie sú jasne viditeľné.
Všetky komponenty experimentu sú jasne usporiadané a bezpečne uložené v úložnom systéme. Kompletná experimentálna zostava je usporiadaná v ráme SE 112 .
Objednávacie číslo: 022.11044
Špecifikácia
- skúmanie deformácií staticky určitých krovov
- je možná konštrukcia rôznych tvarov krovu
- 2 podporuje s uzlovými diskami
- zariadenie na aplikáciu záťaže so silomerom namontovateľným na rôzne uzlové disky
- číselník na zaznamenávanie deformácií krovu pri zaťažení
- priečne rameno pre bočnú stabilitu krovu
- úložný systém na uloženie komponentov
- experimentálne nastavenie v ráme SE 112
Technické dáta
Krov s 19 PVC tyčami
- výška krovu: max. 450 mm
- dĺžka krovu: max. 900 mm
- dĺžka lišty: 2x 150 mm, 5x 259 mm, 7x 300 mm, 1x 397 mm, 3x 424 mm, 1x 520 mm
- uhol medzi tyčami: 30°, 45°, 60°, 90°
- maximálna sila tyče: 200N
Načítať aplikačné zariadenie
- rozsah merania: ±500N
- odstupňovanie: 10N
Dvojitá mierka
- rozsah merania: 0…0,10 mm
- delenie: 0,01 mm
Rozmery a hmotnosť
DxŠxV: 1170x480x178mm (úložný systém)
Hmotnosť: cca. 26 kg (celkovo)
Vyžaduje sa pre prevádzku
Montážny rám SE 112
Objednávacie číslo: 022.11044
![Elastické deformácie](/images/wissen_thumbs/332_en-GB.jpg)
![SE 110 GUNT Structure Line: Kurz inžinierskych mechanikov](/images/wissen_thumbs/328_en-GB.jpg)
![Návrh laboratória stavebného inžinierstva](/images/wissen_thumbs/443_en-GB.jpg)
![SE 110,30 Číselníkové meradlá](/images/datasheet/1301/SE-110.44-SE-110.30-Dial-gauges-products_list_small-gunt-1301-foto_totale.jpg)
![SE 112 Montážny rám](/images/datasheet/1301/SE-110.44-SE-112-Mounting-frame-products_list_small-gunt-1301-foto_totale.jpg)

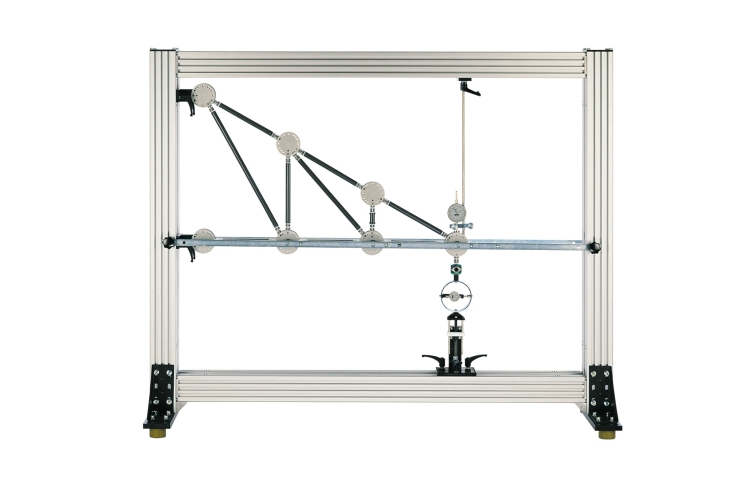

![Na obrázku je SE 110.44 v rámci podobnom SE 112](/images/datasheet/1301/SE-110.44-Deformation-of-trusses-products_list_small-gunt-1301-foto_totale.jpg)

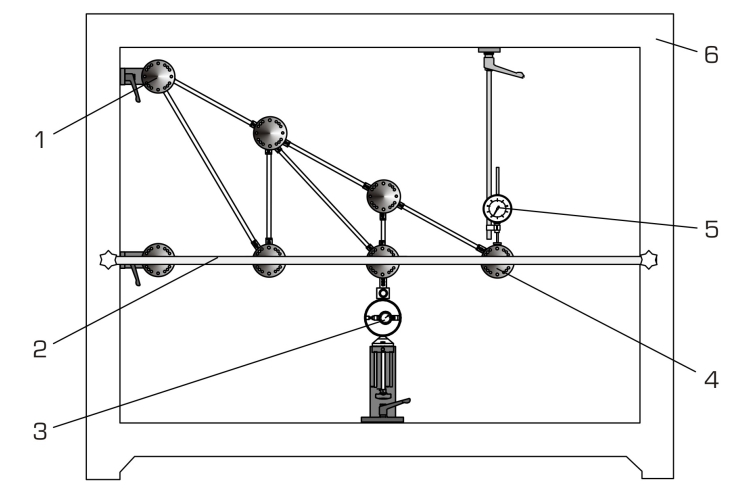

![1 podpera s uzlovým kotúčom, 2 priečne rameno pre bočnú stabilitu priehradového nosníka, 3 zaťažovacie zariadenie so silomerom, 4 uzlový kotúč, 5 číselníkový meradlo, 6 rám SE 112](/images/datasheet/1301/SE-110.44-Deformation-of-trusses-products_list_small-gunt-1301-zeichnung.jpg)

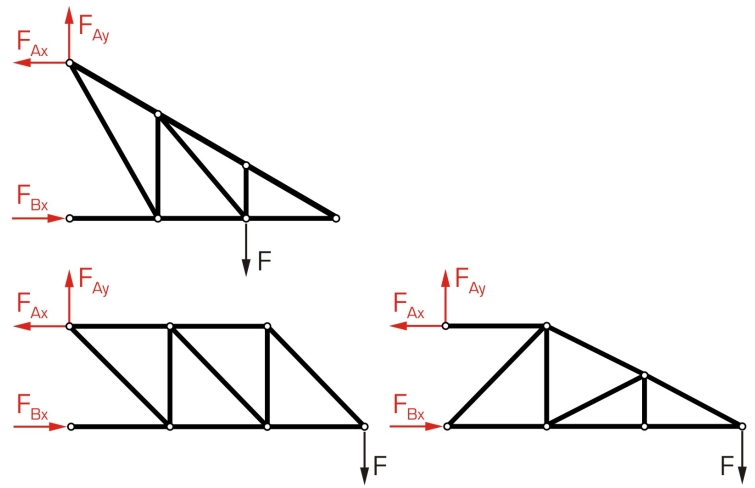

![3 formy krovu: červená: reakcie podpory, čierna: vonkajšia sila](/images/datasheet/1301/SE-110.44-Deformation-of-trusses-products_list_small-gunt-1301-zeichnung_einzelheit_1.jpg)

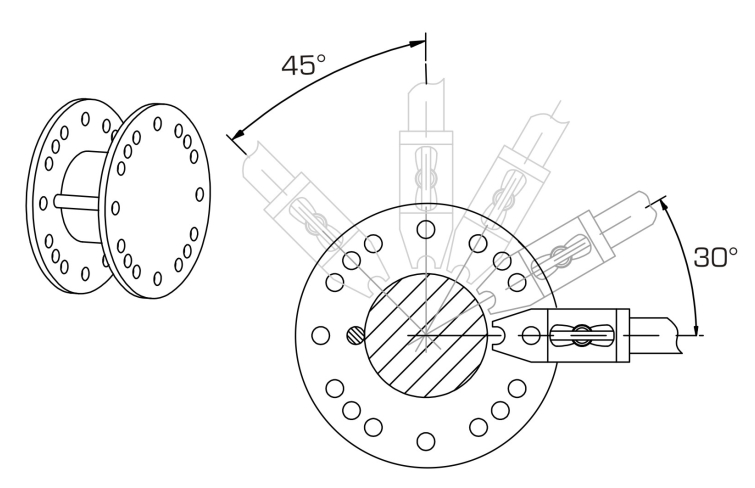

![Upevnenie tyčí v uzlovom disku](/images/datasheet/1301/SE-110.44-Deformation-of-trusses-products_list_small-gunt-1301-zeichnung_einzelheit_2.jpg)
