SE 110.29 Krútenie tyčí
- krútenie tyče
- šmykový modul pružnosti a druhý polárny moment plochy
- uhol natočenia v závislosti od dĺžky upnutia
- uhol natočenia v závislosti od krútiaceho momentu
- vplyv tuhosti na krútenie
- kruhová tyč s plným prierezom
- trubica
- rúrka, pozdĺžne štrbinová
- štvorcová trubica
- výpočet uhla natočenia
- porovnanie vypočítaného a nameraného uhla natočenia
2 oporné bloky s upínacím skľučovadlom
2 indikátory uhla
4 bary
1 vychyľovací valec s upínaním
1 kábel
1 sada závaží
2 imbusové kľúče
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- elastické krútenie tyče pod krútiacim momentom
- kruhová tyč, rúrka, rúrka s pozdĺžnou štrbinou a štvorcová rúrka ako skúšobné tyče
- označenie uhla natočenia v dvoch náhodných bodoch na tyči
požadovaný
SE 112 Montážny rám
Krútenie sa vyskytuje predovšetkým na nápravách a hnacích hriadeľoch motorových vozidiel a strojov. Krútenie, ku ktorému dochádza v hriadeli, spôsobuje, že sa prierezy hriadeľa stláčajú k sebe okolo pozdĺžnej osi. Keď na hriadeľ pôsobí krútiaci moment, prierez zostáva plochý a nedochádza k deformácii.
V prípade malého krútenia zostanú dĺžka a polomer nezmenené. Priame čiary na vonkajšom obvode hriadeľa prebiehajúce rovnobežne s osou sa stávajú špirálami. Nekruhové prierezy väčšinou vedú k deformácii.
SE 110.29 skúma krútenie tyče pod krútiacim momentom. Tyč je upnutá do dvoch pohyblivých oporných blokov pomocou skľučovadla. Krútiaci moment je generovaný kruhovým kotúčom, vychyľovacím valčekom a závažím.
Dĺžka upnutia a krútiaci moment sa môžu meniť. Výsledné krútenie sa odčíta v dvoch náhodných bodoch na tyči pomocou ukazovateľov uhla.
Základy elastického krútenia ilustruje kruhová tyč. Na vyšetrenie špeciálnych prípadov sú k dispozícii tri ďalšie tyče: dve tenkostenné uzavreté časti (rúrka a štvorcová rúrka) a pozdĺžne štrbinová rúrka (tenkostenná otvorená časť).
Všetky komponenty experimentu sú jasne usporiadané a bezpečne uložené v úložnom systéme. Kompletná experimentálna zostava je usporiadaná v ráme SE 112 .
Objednávacie číslo: 022.11029
Špecifikácia
- elastické krútenie tyčí
- 2 pohyblivé oporné bloky s upínacím skľučovadlom na montáž tyčí, 1 pevné a 1 plávajúce ložisko
- 2 pohyblivé uhlové indikátory upínateľné na lištu
- 4 tyče: kruhová tyč s plným prierezom, rúrka, pozdĺžne štrbinová rúrka, štvorcová rúrka
- aplikácia zaťaženia na tyč hmotovým kotúčom, vychyľovacím valcom a závažiami
- úložný systém na uloženie komponentov
- experimentálne nastavenie v ráme SE 112
Technické dáta
4 mosadzné tyče, L=695 mm
- kruhová tyč, Ø=6mm
- rúrka, rúrka štrbinová Ø=6mm, hrúbka steny: 1mm, šírka drážky: 0,3mm
- štvorcová rúrka ŠxV: 6mm, hrúbka steny: 1mm
Disk na použitie záťaže
- efektívny rádius: 110 mm
Indikátor uhla
- rozsah merania: ±90°
- odstupňovanie: 1°
Závažia
- 1x 1N (vešiak)
- 4x 1N
- 3x 5N
Rozmery a hmotnosť
DxŠxV: 1170x480x178mm (úložný systém)
Hmotnosť: cca. 27 kg (celkovo)
Vyžaduje sa pre prevádzku
Montážny rám SE 112
Objednávacie číslo: 022.11029
![Elastické deformácie](/images/wissen_thumbs/332_en-GB.jpg)
![SE 110 GUNT Structure Line: Kurz inžinierskych mechanikov](/images/wissen_thumbs/328_en-GB.jpg)
![Návrh laboratória stavebného inžinierstva](/images/wissen_thumbs/443_en-GB.jpg)

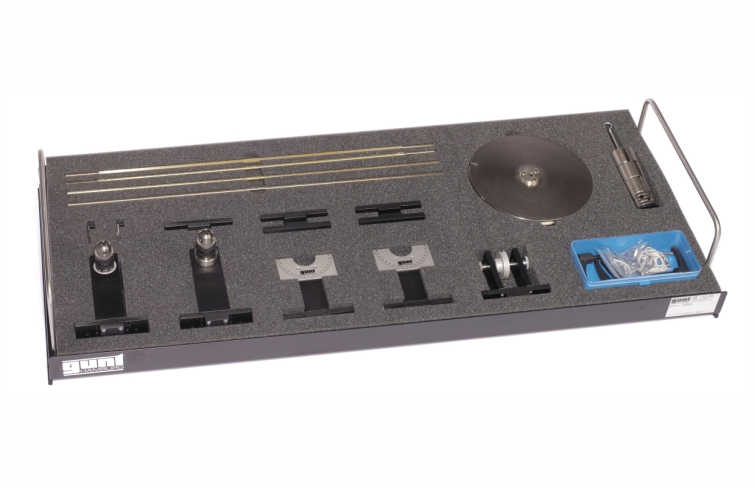

![úložný systém](/images/datasheet/1289/SE-110.29-Torsion-of-bars-products_list_small-gunt-1289-add_1.jpg)

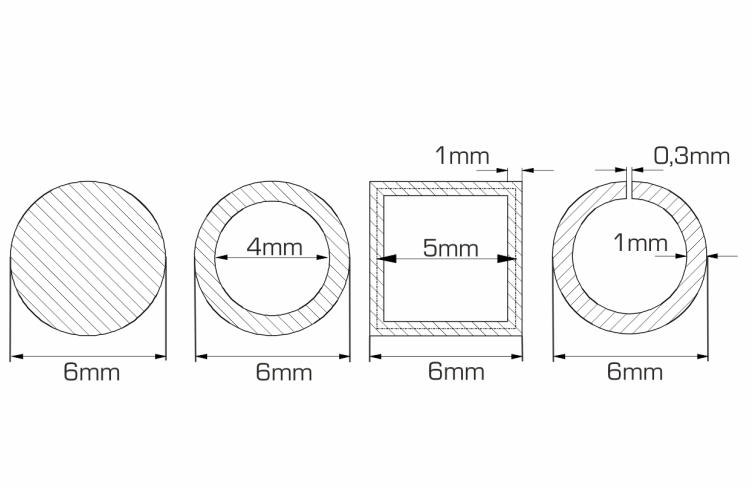

![4 tyče: kruhová tyč s plným prierezom, rúrka, štvorcová rúrka, pozdĺžne štrbinová rúrka](/images/datasheet/1289/SE-110.29-Torsion-of-bars-products_list_small-gunt-1289-add_2.jpg)
![SE 112 Montážny rám](/images/datasheet/1289/SE-110.29-SE-112-Mounting-frame-products_list_small-gunt-1289-foto_totale.jpg)

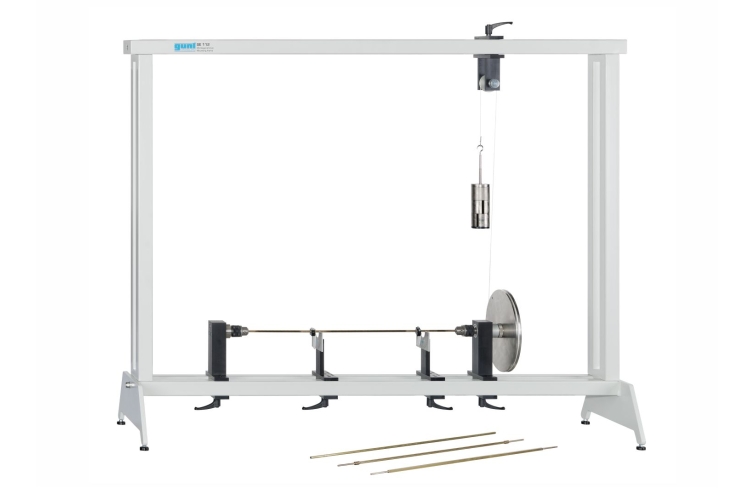

![Obrázok zobrazuje SE 110.29 v ráme SE 112](/images/datasheet/1289/SE-110.29-Torsion-of-bars-products_list_small-gunt-1289-foto_totale.jpg)

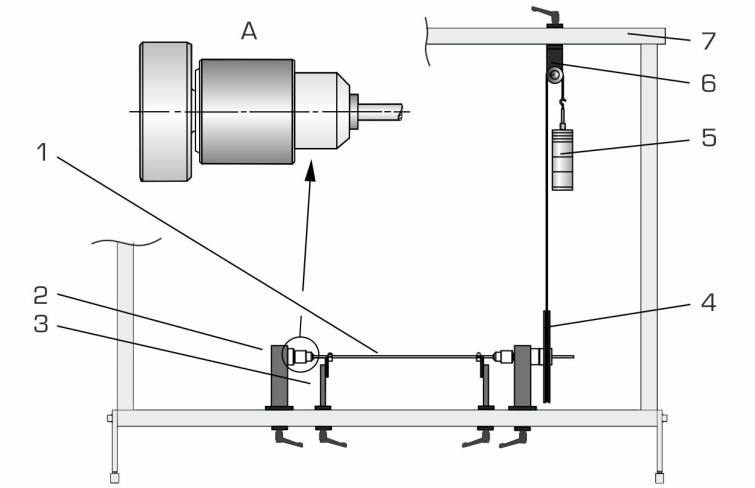

![1 lišta, 2 oporný blok s upínacím skľučovadlom, 3 ukazovateľ uhla, 4 kotúče momentu, 5 závažie, 6 vratný valec s upínaním, 7 rám SE 112, A: upínacie skľučovadlo](/images/datasheet/1289/SE-110.29-Torsion-of-bars-products_list_small-gunt-1289-zeichnung.jpg)

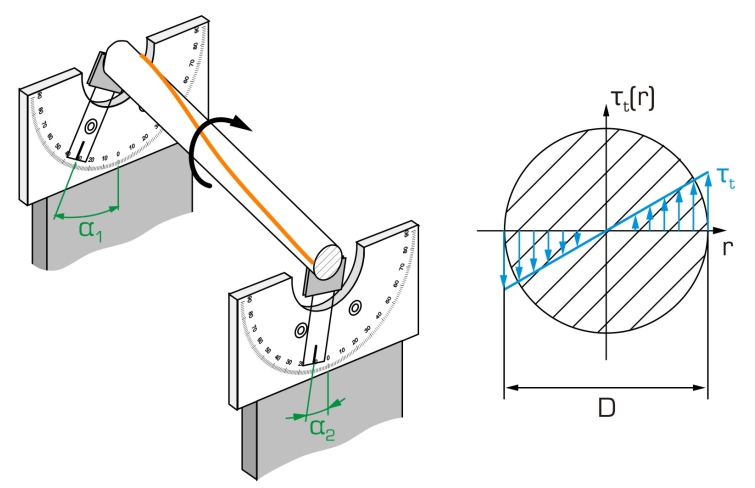

![Krútenie tyče a meranie uhlov α1 a α2, vpravo: šmykové napätia na kruhovom priereze](/images/datasheet/1289/SE-110.29-Torsion-of-bars-products_list_small-gunt-1289-zeichnung_einzelheit_1.jpg)

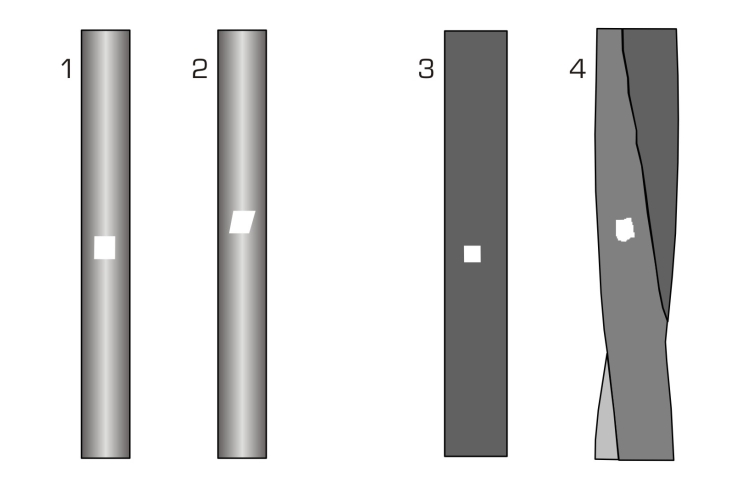

![Deformácia obdĺžnikového plošného prvku (biela): 1 kruhová tyč, nedeformovaná, 2 kruhová tyč, skrútená, 3 štvorcová rúrka, nedeformovaná, 4 štvorcová rúrka, skrútená](/images/datasheet/1289/SE-110.29-Torsion-of-bars-products_list_small-gunt-1289-zeichnung_einzelheit_2.jpg)
