SE 110.20 Deformácia rámov

SE 110.20 Deformácia rámov

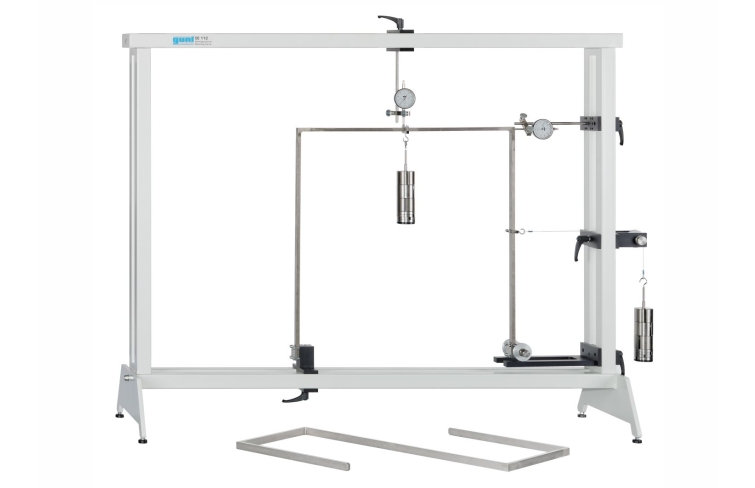

Na obrázku je SE 110.20 v ráme SE 112

Na obrázku je SE 110.20 v ráme SE 112

  • vzťah medzi aplikáciou zaťaženia a deformáciou na ráme
  • rozdiely medzi staticky určitými a staticky neurčitými rámcami
  • oboznámenie sa s teóriou pružnosti prvého rádu pre staticky určité a neurčité systémy
  • uplatnenie princípu superpozície
  • aplikácia princípu virtuálnej práce na staticky určitých a staticky neurčitých rámcoch
    • určenie deformácie na princípe virtuálnych síl
    • určenie zaťaženia princípom virtuálneho posunutia
  • porovnanie vypočítaných a nameraných deformácií

2 rámiky (1x v tvare U, 1x v tvare S)
2 upínacie stĺpiky (1x dlhý, 1x krátky)
1 ložisko
1 sada závaží s pohyblivými háčikmi
1 vychyľovací valec s upínaním
1 kábel
2 číselníkové meradlá s držiakom

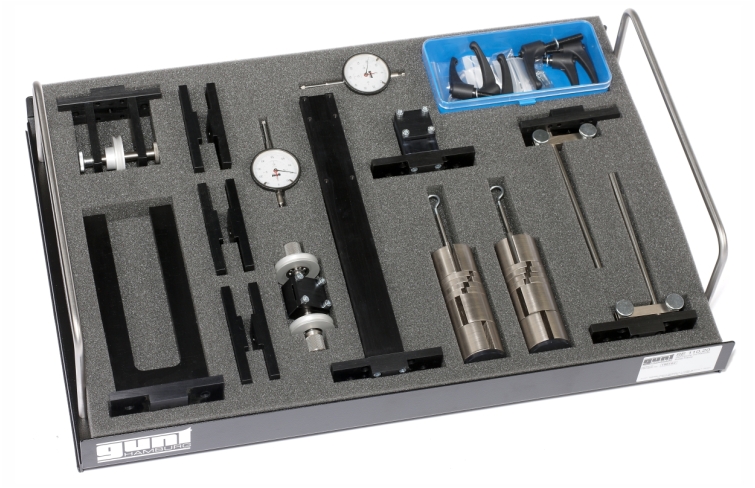

1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu

  • pružná deformácia staticky určitého alebo neurčitého rámu pri bodovom zaťažení
  • Rám v tvare U a S
  • princíp virtuálnej práce na výpočet deformačnej a podpernej reakcie v staticky neurčitom systéme

požadovaný

SE 112 Montážny rám

Rám je ohýbaný nosník s pevnými rohmi, ktorý vytvára takzvaný štrukturálny prechod. To znamená, že preklenie medzeru a zároveň vytvorí výšku.

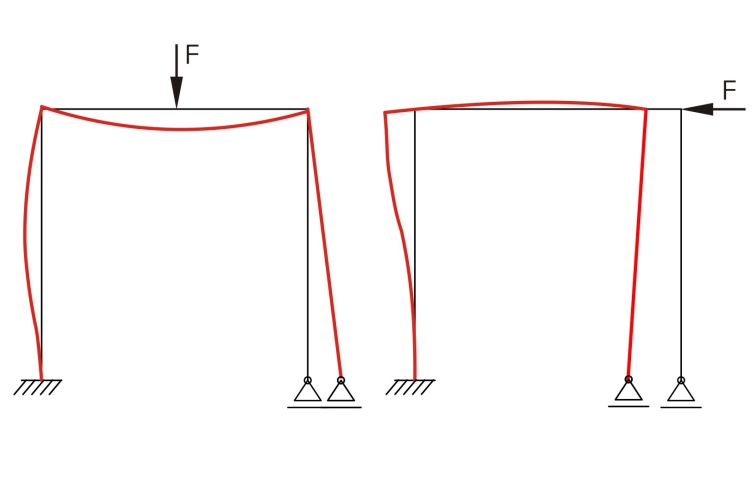

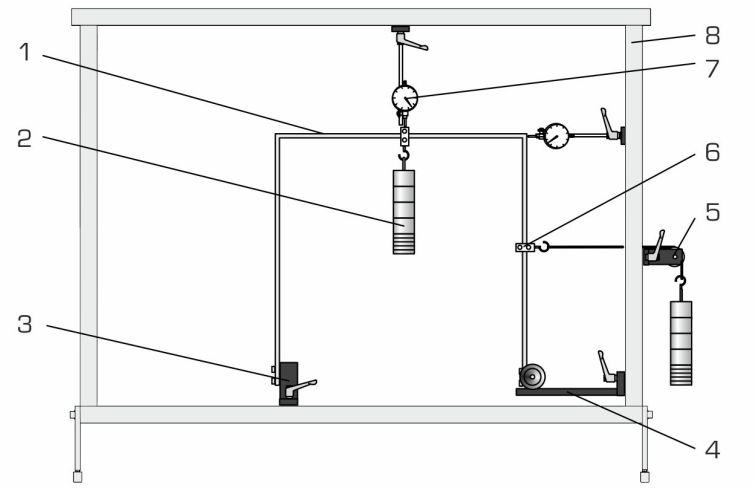

SE 110.20 obsahuje typický rám v tvare U, aký sa používa napríklad pri stavbe hál. Jeden koniec je upnutý na mieste, zatiaľ čo druhý môže byť voľne namontovaný. Keď neupevnený koniec zostane voľný, skúma sa staticky určitý rám. Valčekové ložisko na neupínanom konci vytvára staticky neurčitý rám. Rám je zaťažený závažím. Body aplikácie zaťaženia sú pohyblivé. Dva číselníkové meradlá zaznamenávajú deformácie rámu pri zaťažení.

Aplikáciou rôznych metód (teória pružnosti prvého rádu, princíp superpozície a princíp virtuálnej práce) sa zisťujú charakteristiky ohybového momentu pre staticky určitý a neurčitý rám. Z týchto charakteristických kriviek a grafu pre integrály (spojovacia tabuľka) je formulovaná diferenciálna rovnica ohybovej čiary. Z ohybovej čiary a jej odvodení možno vypočítať posuny a podpornú silu na plávajúce ložisko.

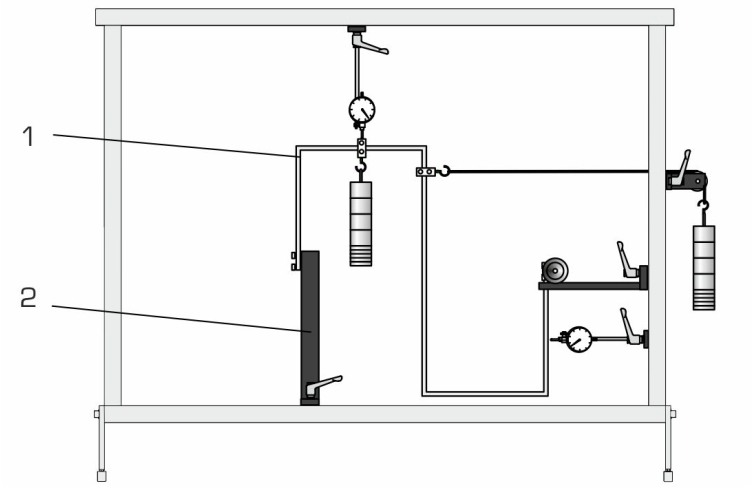

Druhý rám v tvare S možno použiť na preukázanie toho, že rôzne spôsoby sú použiteľné na akýkoľvek druh rámu. Všetky komponenty experimentu sú jasne usporiadané a bezpečne uložené v úložnom systéme.

Kompletná experimentálna zostava je usporiadaná v ráme SE 112 .

Objednávacie číslo: 022.11020

Špecifikácia
  1. skúmanie deformácií oceľových rámov pri zaťažení
  2. 1 rám v tvare U a 1 v tvare S
  3. možná staticky určitá alebo staticky neurčitá podpera ložiska
  4. 1 dlhý a 1 krátky upínací stĺpik
  5. valčekové ložisko pre staticky neurčité uloženie
  6. závažia s pohyblivým hákom na prispôsobenie akémukoľvek bodu aplikácie zaťaženia
  7. číselníkové meradlá zaznamenávajú deformáciu skúmaného rámu pri zaťažení
  8. úložný systém na uloženie komponentov
  9. experimentálne nastavenie v ráme SE 112
Technické dáta

Rám vyrobený z ocele

  • dĺžka hrany: 600 mm
  • prierez: 20x10mm
  • V tvare U: 600 x 600 mm
  • Tvar S: 600 x 600 mm

Číselníkové meradlá

  • rozsah merania: 0…20 mm
  • delenie: 0,01 mm

Závažia

  • 2x 1N (záves)
  • 8x 1N
  • 6x 5N

Rozmery a hmotnosť

DxŠxV: 1170x480x178mm (úložný systém)
Hmotnosť: cca. 34 kg (celkovo)

Vyžaduje sa pre prevádzku

Montážny rám SE 112

Objednávacie číslo: 022.11020
