FL 170 Tréningový systém: Deformácia nosníkov so zakrivenou osou
- ohybové správanie nosníka so zakrivenou osou
- kruhový lúč
- polkruhový lúč
- kvadrantový lúč
- aplikácia princípu virtuálnych síl (silová metóda) na výpočet deformácie
- druhý moment oblasti
- porovnanie vypočítaných a nameraných deformácií
1 základová doska so stĺpikom
3 lúče
3 číselníkové meradlá
1 sada závaží
2 imbusové kľúče
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
- elastická deformácia nosníkov so zakrivenou osou
- kruhové, polkruhové a kvadrantové nosníky
voliteľné
WP 300.09 Laboratórny vozík
V stavebníctve sa rozlišuje trámy a oblúky. Oblúk je staticky neurčitá podopretá konštrukcia so zakrivenou osou a dvoma pevnými podperami alebo svorkami. Podpery oblúka (ako je dvojkĺbový oblúk) absorbujú sily vertikálne a horizontálne. Konce oblúka v podperách sa nepohybujú. To vytvára efekt statického oblúka systému. V strojárstve sú typickými príkladmi zakriveného nosníka žeriavové háky a reťazové články.

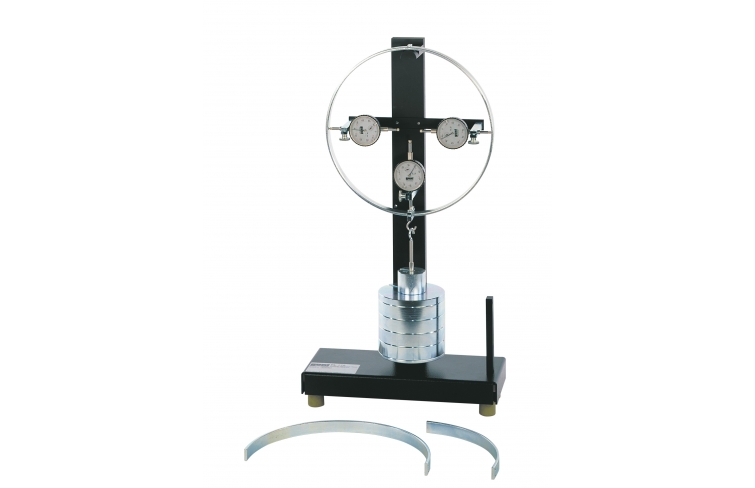

FL 170 obsahuje tri rôzne nosníky, uložené na staticky určených podperách: kruhový nosník, polkruhový nosník a kvadrantový nosník.
Skúšaný nosník je zaťažený závažiami. Číselníkové meradlá zaznamenávajú jeho horizontálne a vertikálne deformácie.
Všetky tri nosníky majú rovnaký prierez a teda rovnaký druhý moment plochy. To umožňuje priame porovnanie výsledkov testov. Polkruhové a kruhové nosníky sú pripevnené k podpere na stĺpe. Kvadrantový nosník je upnutý do nosného bloku.
Rôzne prvky experimentu sú jasne usporiadané a bezpečne uložené v úložnom systéme.
Objednávacie číslo: 021.17000
Špecifikácia
- elastická deformácia nosníkov so zakrivenou osou pri zaťažení
- 3 rôzne lúče s rovnakým prierezom: kruhový lúč, polkruhový lúč, kvadrantový lúč
- oporný blok na upevnenie kvadrantového nosníka
- stĺp s podperou pre montáž kruhového alebo polkruhového nosníka
- 3 číselníkové meradlá na zaznamenávanie horizontálnej a vertikálnej deformácie
- úložný systém na uloženie komponentov
Technické dáta
Nosník so zakrivenou osou
- polomer: cca. 150 mm
- prierez ŠxV: 20x5mm
- materiál: oceľ, pozink
Číselníkové meradlá
- rozsah merania: 0…20 mm
- delenie: 0,01 mm
Závažia
- 1x 1N (vešiak)
- 2x 2N
- 1x 5N
- 1x 10N
- 4x 20N
Rozmery a hmotnosť
DxŠxV: 400x300x650 mm
Hmotnosť: cca. 21 kg
DxŠxV: 1170x480x178mm (úložný systém)
Objednávacie číslo: 021.17000
![Elastické deformácie](/images/wissen_thumbs/332_en-GB.jpg)
![Návrh laboratória pevnosti materiálov](/images/wissen_thumbs/160_en-GB.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/342/FL-170-WP-300.09-Laboratory-trolley-products_list_small-gunt-342-foto_totale.jpg)
![](/images/datasheet/342/FL-170-Deformation-of-curved-axis-beams-products_list_small-gunt-342-foto_totale.jpg)

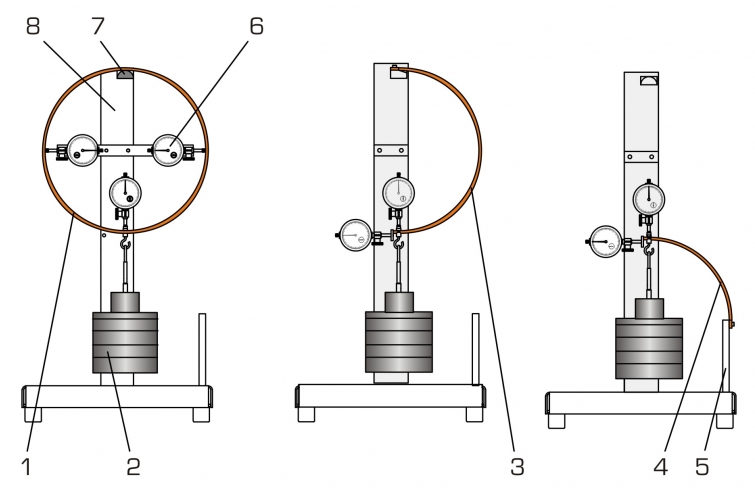

![1 kruhový nosník, 2 závažie, 3 polkruhový nosník, 4 kvadrantový nosník, 5 podperný blok, 6 číselník, 7 podpera, 8 stĺpik](/images/datasheet/342/FL-170-Deformation-of-curved-axis-beams-products_list_small-gunt-342-zeichnung.jpg)

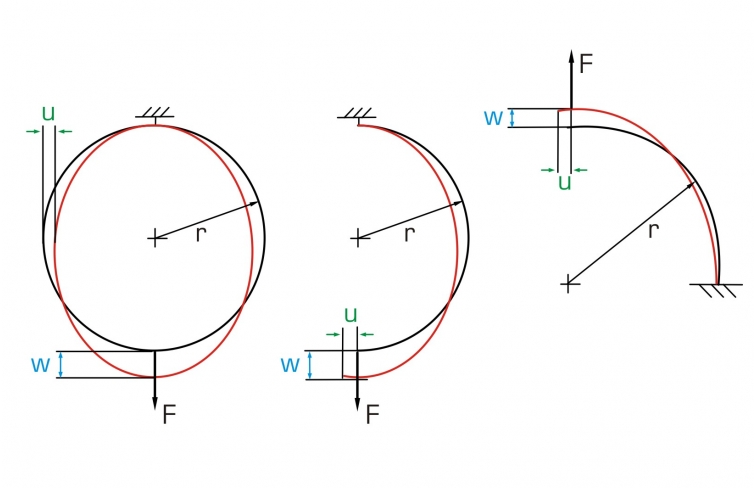

![Deformácie na nosníkoch so zakrivenou osou pri zaťažení ťahom: F sila, r polomer, u horizontálne posunutie, w vertikálne posunutie](/images/datasheet/342/FL-170-Deformation-of-curved-axis-beams-products_list_small-gunt-342-zeichnung_einzelheit_1.jpg)

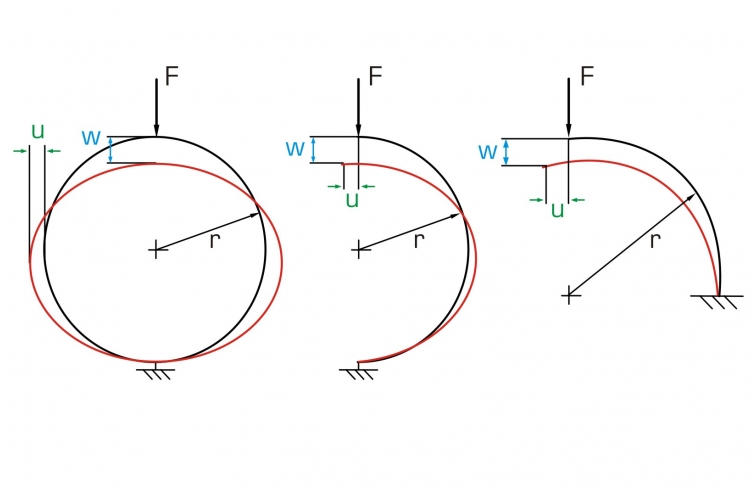

![Deformácie na nosníkoch so zakrivenou osou pri zaťažení tlakom: F sila, r polomer, u horizontálne posunutie, w vertikálne posunutie](/images/datasheet/342/FL-170-Deformation-of-curved-axis-beams-products_list_small-gunt-342-zeichnung_einzelheit_2.jpg)
