GL 300.12 Vyrezaný model: podstavcové ložisko
Pomocou výrezových modelov je možné názorne demonštrovať princípy fungovania zložitých strojných prvkov, ako sú lamelová spojka, rôzne prevodovky alebo stojanové ložisko. Výrezové modely GL 300.01 až GL 300.12 tvoria zmysluplný doplnok k montážnym súpravám, modelom a súpravám modelov pre disciplínu strojárskeho kreslenia.
Aby bolo možné použiť výrezové modely v inžinierskom vyučovaní, každý model je dodávaný s normovým a praktickým výkresom a technickým popisom. Problémy strojárskeho kreslenia, spojovacích prvkov a častí strojov alebo výrobnej a skúšobnej technológie je možné študovať jasným a praktickým spôsobom pomocou výrezových modelov.
Strihané modely predstavujú originálne komponenty, v ktorých sú aktívne časti jasne viditeľné pre užívateľa pri plnej zachovaní ich mechanickej funkčnosti. Každý z odrezaných modelov je bezpečne namontovaný na základnej doske, ktorá má tiež držadlá, ktoré umožňujú ich prenášanie. Sú poháňané ručne.
Objednávacie číslo: 030.30012
Špecifikácia
- ručne ovládaný výrezový model na demonštráciu funkcie stojanového ložiska
- priemyselný originálny komponent, plne funkčný výrezový model
- pevná kovová základná doska, madlá
Technické dáta
Stojanové ložisko
- bývanie: FAG SNV 072
- guličkové ložisko kyvadla: FAG 1207 K.TV.C3
- dynamické zaťaženie: 12,2 kN
- statická únosnosť: 3,35 kN
- mazivo na obmedzenie otáčok: 13000 min -1
- dištančné puzdro: FAG H207
- pevný krúžok: FAG FRM 72/8
- tesnenie s dvojitým okrajom: FAG DH507
- obmedzujúca rýchlosť: 13m/s
- obmedzujúca rýchlosť: cca. 8300 min -1
Rozmery a hmotnosť
DxŠxV: 350x300x120 mm
Hmotnosť: cca. 11,5 kg
Objednávacie číslo: 030.30012
![GL 300.01 – GL 300.12 Modely s výrezom](/images/wissen_thumbs/365_en-GB.jpg)
![Technický výkres II návrh laboratória](/images/wissen_thumbs/208_en-GB.jpg)

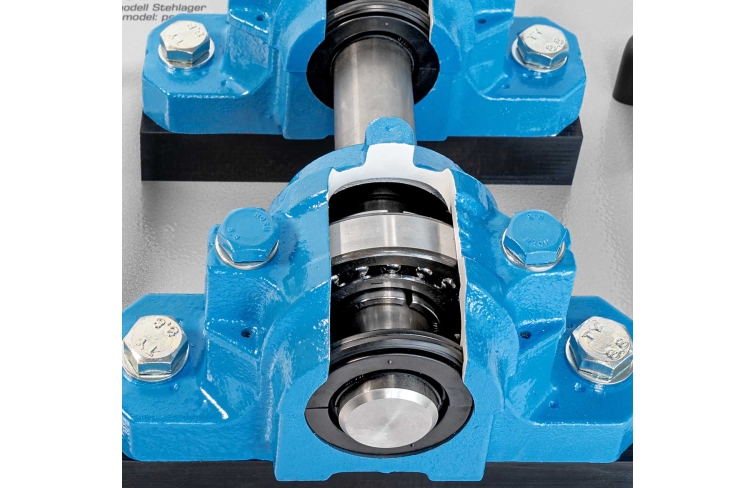

![Detail vystrihnutého modelu](/images/datasheet/393/GL-300.12-Cutaway-model-pedestal-bearing-products_list_small-gunt-393-add_1.jpg)

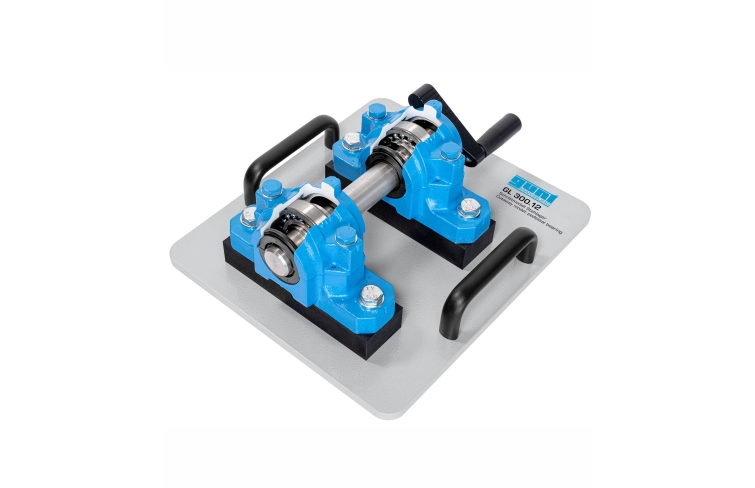

![](/images/datasheet/393/GL-300.12-Cutaway-model-pedestal-bearing-products_list_small-gunt-393-foto_totale.jpg)
