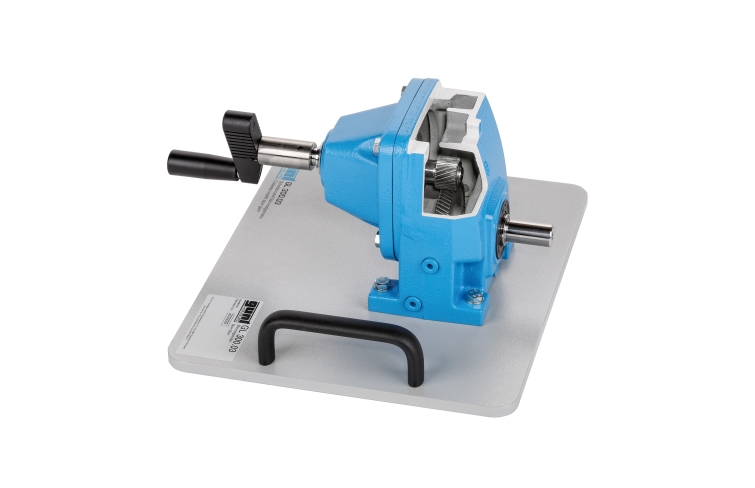

GL 300.03 Vyrezaný model: čelná prevodovka
Pomocou výrezových modelov je možné názorne demonštrovať princípy fungovania zložitých strojných prvkov, ako sú lamelová spojka, rôzne prevodovky alebo stojanové ložisko. Výrezové modely GL 300.01 až GL 300.12 tvoria zmysluplný doplnok k montážnym súpravám, modelom a súpravám modelov pre disciplínu strojárskeho kreslenia.
Aby bolo možné použiť výrezové modely v inžinierskom vyučovaní, každý model je dodávaný s normovým a praktickým výkresom a technickým popisom. Problémy strojárskeho kreslenia, spojovacích prvkov a častí strojov alebo výrobnej a skúšobnej technológie je možné študovať jasným a praktickým spôsobom pomocou výrezových modelov.
Strihané modely predstavujú originálne komponenty, v ktorých sú aktívne časti jasne viditeľné pre užívateľa pri plnej zachovaní ich mechanickej funkčnosti. Každý z odrezaných modelov je bezpečne namontovaný na základnej doske, ktorá má tiež držadlá, ktoré umožňujú ich prenášanie. Sú poháňané ručne.
Objednávacie číslo: 030.30003
Špecifikácia
- ručne ovládaný výrezový model na demonštráciu funkcie čelného ozubeného kolesa
- priemyselný originálny komponent, plne funkčný výrezový model
- pevná kovová základná doska, madlá
Technické dáta
Prevodový pomer
- pastorok
- počet zubov: z=24
- modul skutočného rozstupu: m=1mm
- ozubené koleso
- počet zubov: z=68
- modul skutočného rozstupu: m=1mm
- prevodový pomer: i=2,83
Max. výstupný krútiaci moment
- 54 Nm pri 494 min n -1
Rozmery a hmotnosť
DxŠxV: 350x300x200 mm
Hmotnosť: cca. 11 kg
Objednávacie číslo: 030.30003
