TZ 200.01 Zariadenie na ohýbanie
- inžinierske kreslenie
- oboznámenie sa s trojpohľadovým displejom
- výrobne orientované a štandardizované zastúpenie dielov
- povrchová úprava a špecifikácie tolerancie
- prehľadový výkres
- zoznam položiek
- štandardné diely
- 3D pohľady
- materiálové špecifikácie
- technológie
- montáž a demontáž
- plánovanie poradia montáže
- funkcie
- výber materiálu
- výrobné metódy
- meracie cvičenia
- merania dĺžky
- merania uhlov
- rozvíjať digitálne zručnosti
- získavanie informácií z digitálnych sietí a ich získavanie z digitálnych sietí
- používať digitálne vzdelávacie médiá, spoznávať Web Based Training ( WBT ) a používať ich
- využívať asistenčné, simulačné, diagnostické alebo vizualizačné systémy, napr. QR kódy, CAD prehliadač, video
1 ohýbací lis ako montážna súprava
1 sada náradia na montáž/demontáž
1 online prístup do GUNT Media Center s inštruktážnym materiálom, vrátane kompletnej sady nákresov
1 úložný systém s penovou vložkou
- funkčný ohýbací lis ako cvičný model
- úvod do strojárskeho kreslenia
- jednoduché montážne sekvencie
- súčasťou vzdelávacích projektov GUNT DigiSkills
- multimediálne inštruktážne materiály online v GUNT Media Center: 3D PDF , DXF súbory, STEP súbory, video
Schopnosť čítať a porozumieť výkresom, grafikám a schémam je základným prvkom rozvoja odbornej spôsobilosti vo všetkých inžinierskych disciplínach. Rovnako dôležité je prepojenie inžinierskej komunikácie so súvisiacimi technickými operáciami, ako je montážna štruktúra, pracovné plány a výroba.
Učebný projekt GUNT DigiSkills 1 zahŕňa rôzne sady modelov, od jednoduchého geometrického modelu až po modely s reálnou funkciou. S modelom ohýbacieho lisu v TZ 200.01 , ktorý je založený na konkrétnom komponente a reálnych funkciách, sú okrem základnej učebnej oblasti „strojárske kreslenie“ zvládnuté aj témy plánovania montáže a realizácie montáže, ako aj meracie cvičenia.
Montážna sada obsahuje všetky jednotlivé diely, aby bolo možné zostaviť funkčný ohýbací lis. Všetky výrobné diely sú precízne vyrábané na CNC strojoch. Sú vyrobené z originálnych materiálov s toleranciami a povrchmi obvyklými v strojárstve. Povrchy oceľových častí sú leštené, aby sa zabránilo korózii.
Diely sú zoskupené v skladovom systéme, takže jednotlivé montážne sekvencie sú prehľadne zobrazené. Priehľadná doska predstavuje konštrukčnú mriežku s údajmi o procese montáže. Grafika symbolizuje štandardné a výrobné diely a odlišne zobrazuje pevné a pohyblivé spojenia.
Súčasné multimediálne inštruktážne materiály sú dostupné online v GUNT Media Center. Základným prvkom je kompletná sada výkresov vo forme súboru ( DXF , STEP , PDF ) so zoznamom dielov, výkresmi jednotlivých dielov, rozloženými pohľadmi, montážnymi výkresmi a 3D výkresmi. Všetky výkresy sú štandardné a sú dimenzované v súlade s požiadavkami výroby. Výber rôznych pracovných listov s riešeniami dopĺňa učebný materiál. Užitočnou funkciou je aj montážne video.
Objednávacie číslo: 050.20001
Špecifikácia
- montážna súprava funkčného ohýbacieho lisu s excentrickým chodom
- priehľadná doska s grafickým znázornením konštrukcie zostavy, štandardných a výrobných dielov ako aj pevných a pohyblivých spojov
- všetky komponenty vyrobené z ocele, precízne vyrobené, s povrchovou úpravou delfín
- jednotlivé komponenty prehľadne usporiadané v praktickom úložnom systéme
- viac úložných systémov je možné stohovať na seba
- učebný materiál zahŕňa akčné a interdisciplinárne formy vyučovania
- multimediálne inštruktážne materiály: PDF , CAD súbory, STEP súbory, videá
- online prístup do GUNT Media Center
- časť GUNT DigiSkills: vertikálne vyučovanie digitálnych zručností v komplexných vzdelávacích projektoch
Technické dáta
nie je k dispozícií
Rozmery a hmotnosť
DxŠxV: 600x400x100mm (úložný systém)
Hmotnosť: cca. 3 kg
Objednávacie číslo: 050.20001
![Výukový projekt GUNT DigiSkills 1: prehľad webu](/images/wissen_thumbs/593_en-GB.jpg)
![GUNT DigiSkills 1, Inžinierske kreslenie – Technická komunikácia: didaktický koncept](/images/wissen_thumbs/594_en-GB.jpg)
![Technický výkres II návrh laboratória](/images/wissen_thumbs/208_en-GB.jpg)

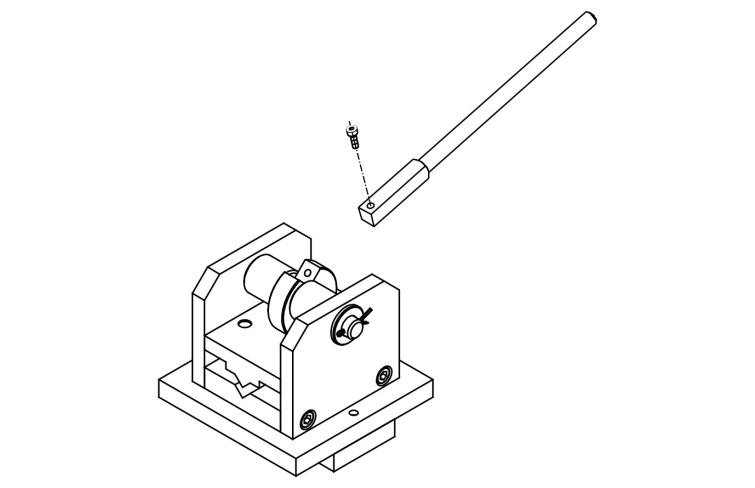

![Montáž páky](/images/datasheet/1429/TZ-200.01-Assembly-exercise-bending-press-products_list_small-gunt-1429-add_1.jpg)

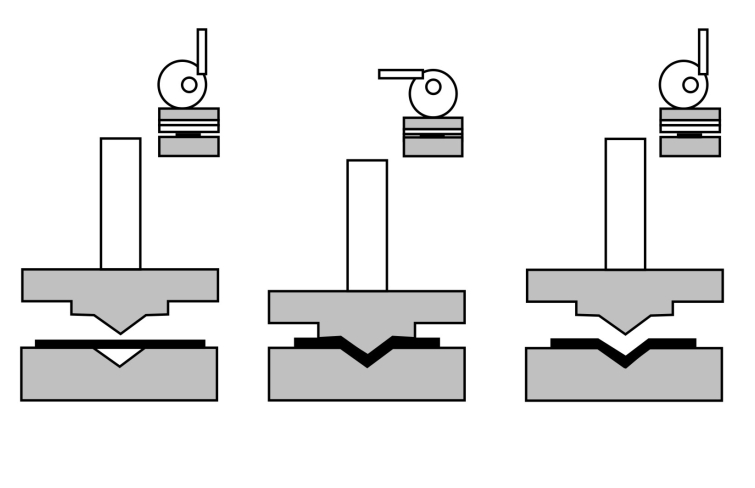

![Proces ohýbania](/images/datasheet/1429/TZ-200.01-Assembly-exercise-bending-press-products_list_small-gunt-1429-add_2.jpg)

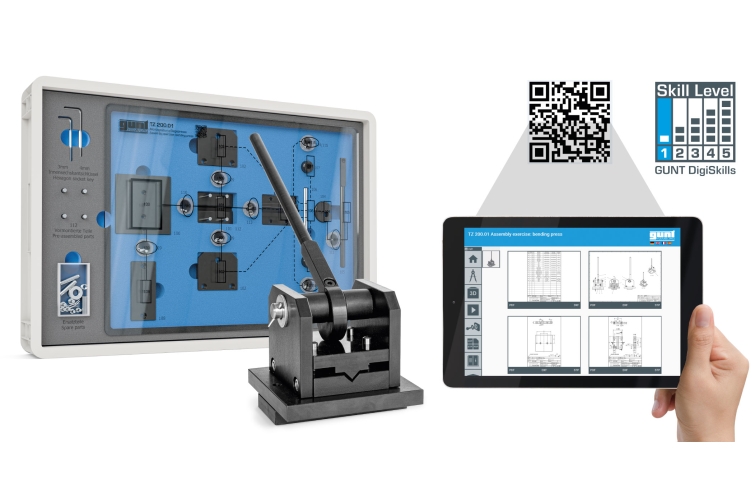

![Obrázok zobrazuje zariadenie a GUNT Media Center na tablete (nie je súčasťou dodávky).](/images/datasheet/1429/TZ-200.01-Assembly-exercise-bending-press-products_list_small-gunt-1429-foto_totale.jpg)

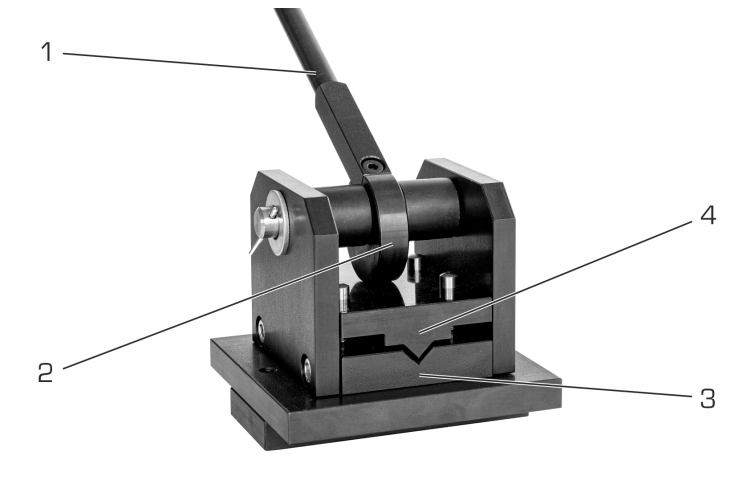

![1 páka, 2 excentrické, 3 spodný razník, 4 horný razník](/images/datasheet/1429/TZ-200.01-Assembly-exercise-bending-press-products_list_small-gunt-1429-zeichnung.jpg)

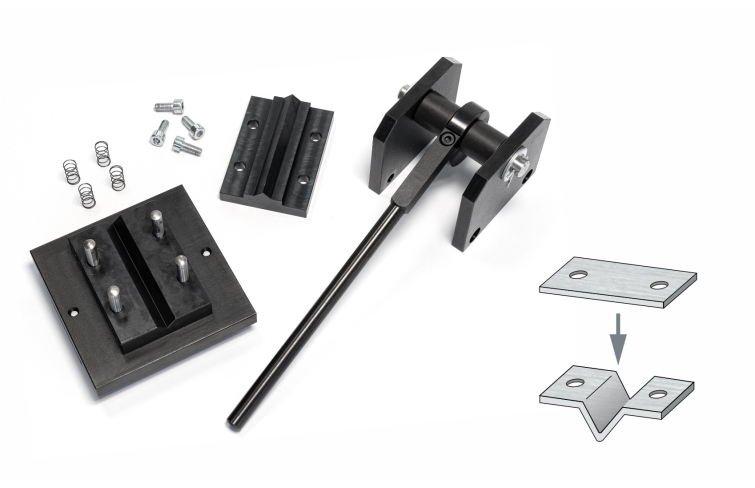

![Ohýbací lis rozložený na funkčné skupiny: horný razník (zdvih), nosný rám, páka, vpravo výrobok ohýbacieho lisu](/images/datasheet/1429/TZ-200.01-Assembly-exercise-bending-press-products_list_small-gunt-1429-zeichnung_einzelheit_1.jpg)

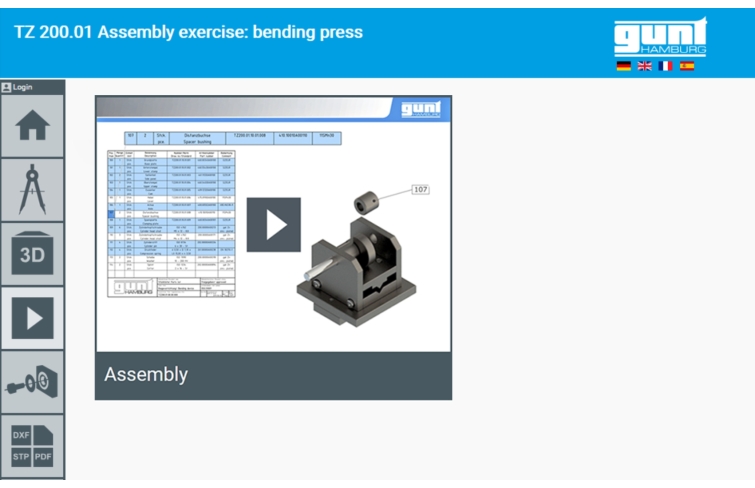

![Snímka obrazovky GUNT Media Center: montážne video](/images/datasheet/1429/TZ-200.01-Assembly-exercise-bending-press-products_list_small-gunt-1429-zeichnung_einzelheit_2.jpg)
