TM 320 Testovanie skrutkových spojov
- axiálna napínacia sila v skrutkovom spoji závislá od uťahovacieho momentu alebo elastickej deformácie štrbinového bloku
- meranie momentu odtrhnutia, a to aj pre rôzne montážne situácie skrutkového spoja
- meranie trenia závitu a celkového trenia
1 experimentálna jednotka
1 sada skrutiek v priehľadnom obale
1 sada inštruktážneho materiálu
- korelácia medzi uťahovacím momentom a ťahovou silou na štandardizovaných skrutkách
- moment zlomu skrutkového spoja
voliteľné
WP 300.09 Laboratórny vozík

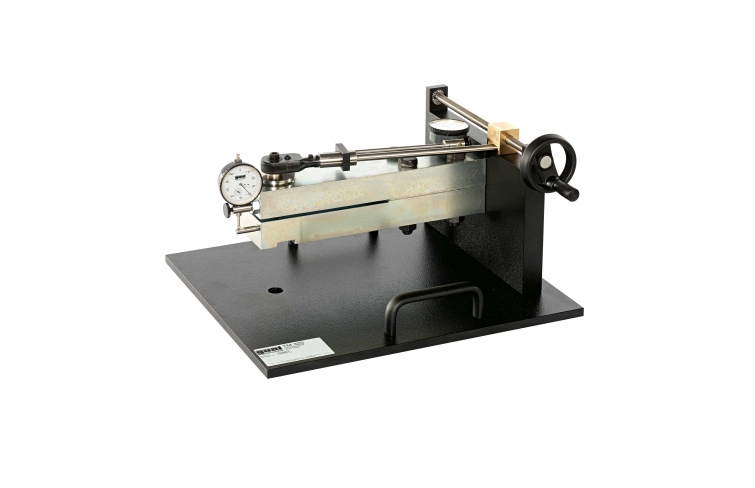

Hlavným prvkom jednotky je štrbinový, elasticky deformovateľný oceľový blok. Utiahnutím skrutkového spoja sa štrbinová oblasť deformuje, čím sa vytvorí axiálna napínacia sila v skrutke. Výsledná deformácia je zaznamenaná mechanickým číselníkom a priamo súvisí s vytvorenou napínacou silou skrutky.
Skrutkový spoj sa doťahuje a povoľuje pomocou špeciálneho momentového kľúča, ktorý je možné citlivo nastaviť pomocou závitového vretena. Použitím axiálneho ložiska je možné do značnej miery vylúčiť trenie hlavy skrutky, takže sa meria iba trenie závitového spoja.
Objednávacie číslo: 040.32000
Špecifikácia
- experiment na koreláciu medzi ťahovou silou a uťahovacím momentom skrutiek
- veľkosť skrutky M8x100, veľkosť čeľustí kľúča 13mm
- elastická deformácia štrbinového bloku skrutkou
- stanovenie uťahovacieho a odtrhového momentu pomocou mechanického zariadenia na meranie krútiaceho momentu
- 2 číselníkové meradlá
- citlivé nastavenie krútiaceho momentu ručným kolesom
Technické dáta
Napínacia sila
- max. 40 kN
Konštantná sila/cesta
- 20 kN/mm (na štrbinovom bloku)
Max. uťahovacím momentom
- 40 Nm
Krútiaci moment/konštantný zdvih
- 10 Nm/mm (na zariadení na meranie krútiaceho momentu)
Dvojitá mierka
- 0…10 mm
- delenie: 0,01 mm
Rozmery a hmotnosť
DxŠxV: 450x400x260 mm
Hmotnosť: cca. 27 kg
Objednávacie číslo: 040.32000
