TM 125 Lanový naviják

TM 125 Lanový naviják

  • určiť
    • prevodový pomer
    • rýchlosť odvíjania
    • uhlová rýchlosť
    • efektívnosť
  • správanie pri zaťažení

1 experimentálna jednotka
2 káblové bubny
1 sada závaží
1 sada inštruktážneho materiálu

  • konštrukcia a princíp lanového navijaka

Lanové alebo zdvíhacie navijaky sú strojové prvky, ktoré sú klasifikované ako prevodové alebo konverzné prvky. V lanovom navijaku je nosné lano navinuté na lanový bubon pomocou ozubeného prevodu. To umožňuje presúvať bremená upevnené na nosnom kábli.

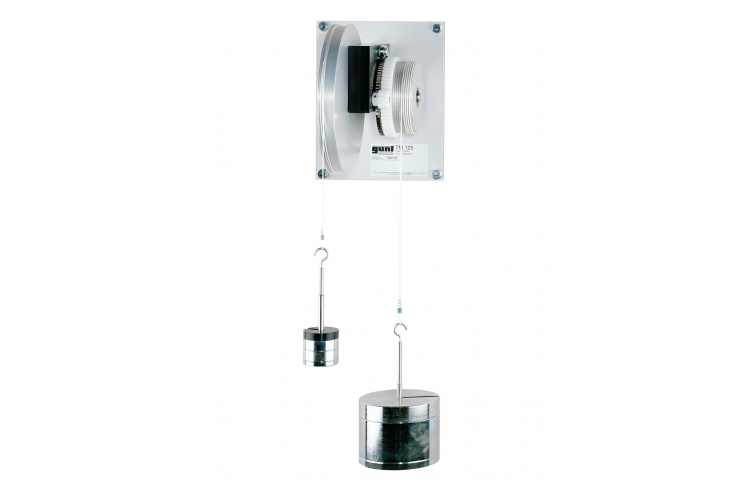

Experimentálna jednotka TM 125 sa používa na štúdium rýchlosti zdvíhania a prenosu sily lanového navijaka. Demonštruje aj funkciu spätného dorazu. Zohľadnením rovnovážnych stavov je možné určiť prenos sily a účinnosť. Dva káblové bubny sú uložené na guľôčkových ložiskách. Sily sú vytvárané závažiami a možno ich rýchlo a jednoducho meniť.

Objednávacie číslo: 040.12500

Špecifikácia
  1. funkcia a dizajn lanových navijakov
  2. skúmanie rýchlosti zdvíhania a prenosu sily
  3. ukážka spiatočnej zastávky
  4. navíjanie nosného kábla na káblový bubon
  5. pohyb bremien na nosnom kábli
  6. kolísanie zaťažení a síl
Technické dáta

Káblové bubny

  • hliník
  • hnacie koleso
    • priemer: 220 mm
  • poháňané koleso
    • priemer: 110 mm

Ozubené kolesá

  • POM
  • malý: 12 zubov
  • veľké: 60 zubov
  • modul 2 mm každý

Celkový prevodový pomer: 10

Závažia na hnacom kolese

  • 1x 5N
  • 4x 2N
  • 1x 1N
  • 1x 0,5N
  • 1x 0,5N

Závažia na hnanom kolese

  • 1x 50N
  • 2x 20N
  • 1x 10N

Rozmery a hmotnosť

DxŠxV: 270x200x250 mm
Hmotnosť: cca. 19 kg

Objednávacie číslo: 040.12500
