GL 110 Vačkový mechanizmus
- demonštrácia a meranie elevačných kriviek vo vačkových mechanizmoch
- elevačné krivky v vačkových mechanizmoch
- vačky majú rôzne tvary
- kruhový oblúk, dotyčnica, dutá, asymetrická
- voliteľne s valčekovým piestom, plochým piestom alebo vačkovým sledovačom ako záberovým členom
1 experimentálna jednotka
4 vačky v tvare vačky
3 angažovaní členovia
1 číselník
1 sada inštruktážneho materiálu
voliteľné
WP 300.09 Laboratórny vozík
Vačkové mechanizmy sú nerovnomerné prestaviteľné prevody, ktoré pomáhajú premieňať rovnomerné rotačné hnacie pohyby na nerovnomerné hnacie pohyby so západkou alebo bez nej. Všeobecne povedané, vačkový mechanizmus pozostáva z vačiek, záberových členov a rámu. Požadovaná dráha pohybu je definovaná geometriou vačky a vytvára sa lisovaním obrysu alebo profilu na zaberajúcom prvku.

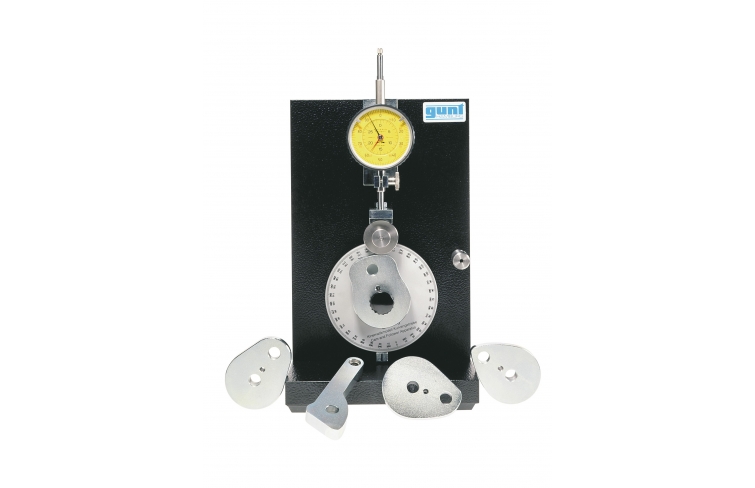

Jednotka GL 110 slúži na názornú demonštráciu funkcie vačkového mechanizmu. Vačky sú dostupné v rôznych tvaroch. Ako spojovací člen možno použiť valčekový plunžer, plochý plunžer alebo vačkový sledovač. Zdvih je určený meraním dráhy. Uhlová stupnica označuje zodpovedajúci uhol natočenia.
Objednávacie číslo: 030.11000
Špecifikácia
- funkcia vačkových mechanizmov
- 4 rôzne tvary vačky: kruhový oblúk, dotyčnica, dutá alebo asymetrická
- 3 rôzne zasúvacie členy: valčekový piest, plochý piest alebo vačková kladka
- vačka a zasúvací člen sa dajú vymeniť bez náradia
- číselník na určenie zdvihu
- uhlová stupnica na určenie uhla natočenia
Technické dáta
Uhlová stupnica
- 0…360°
- odstupňovanie: 1°
Číselník pre zdvih
- 0…30 mm
- delenie: 0,01 mm
Rozmery a hmotnosť
DxŠxV: 160x160x300 mm
Hmotnosť: cca. 7 kg
Objednávacie číslo: 030.11000
