MG 911 Sada valčekových ložísk

MG 911 Sada valčekových ložísk

  • oboznámenie sa s najdôležitejšími typmi valivých ložísk používaných v strojárstve a ich špecifickými aplikáciami
  • oboznámenie sa s príslušnými štandardizovanými označeniami a termínmi
  • diskusia o žiadostiach

1 kompletná súprava, usporiadaná v úložnom systéme
1 sada inštruktážneho materiálu

  • rozsiahla výuková súprava najdôležitejších valivých ložísk používaných v strojárstve
  • štandardizované označenia, termíny a aplikácie

Valivé ložiská sú štandardizované strojové prvky, ktoré sú klasifikované ako vodiace a ložiskové prvky. Sú zodpovedné za vedenie rotujúcich hriadeľov alebo náprav v stacionárnych komponentoch a prenos radiálnych a axiálnych síl, ale nie krútiaceho momentu. Valivé prvky (guličky alebo valčeky) sú umiestnené medzi vzájomne pohyblivými časťami. Valivé ložiská sú klasifikované v rôznych štandardných sériách v závislosti od aplikácie.
Táto súprava slúži na demonštráciu a informácie. Nie je určený na vykonávanie cvičení alebo experimentov. Sú zobrazené rôzne valčekové ložiská. Ložiská sú vybrané pre veľkosť hriadeľa.

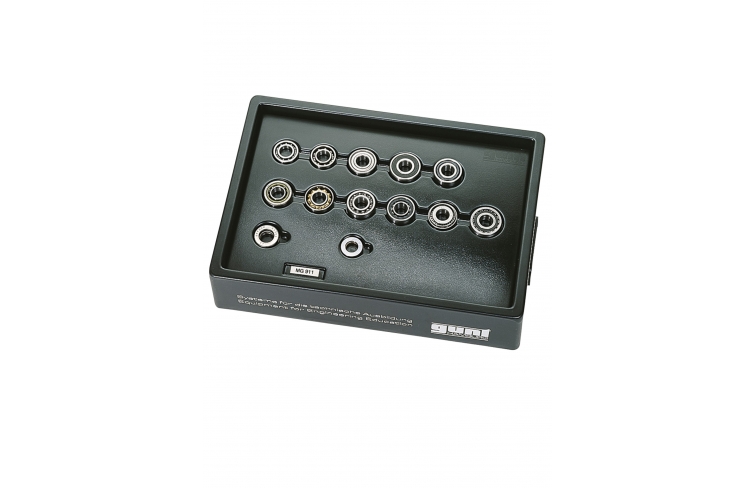

Súprava je prehľadne usporiadaná v úložnom systéme.

Objednávacie číslo: 053.91100

Špecifikácia
  1. sada valčekových ložísk
  2. 13 valčekových ložísk, prehľadne usporiadaných: 5 valčekových ložísk a 8 guľôčkových ložísk
  3. 2 axiálne ložiská / 11 radiálnych ložísk
  4. všetky časti prehľadne usporiadané v úložnom systéme
  5. viac úložných systémov je možné stohovať na seba
Technické dáta

Rozmery ložísk

  • vnútorný priemer: Ø 20 mm
  • vonkajší priemer: Ø 35, 40, 42, 47, 52 mm
  • šírka ložiska: V=8, 10, 12, 14, 15, 18, 47 mm

Rozmery a hmotnosť

DxŠxV: 500x350x110mm (úložný systém)
Hmotnosť: cca. 2 kg

Objednávacie číslo: 053.91100

Vedomosti
Základné znalosti
