TM 164 Vibrácie vinutej pružiny
V špirálových pružinách je sila pružiny generovaná pružnou deformáciou kovového pásu navinutého v Archimedovej špirále. Ak je k pružine pripojená hmota, hovoríme o nej ako systém pružina-hmotnosť. Odpor, ktorý pružina predstavuje oproti elastickej deformácii, je známy ako tuhosť pružiny. Je charakteristickou premennou pružiny.

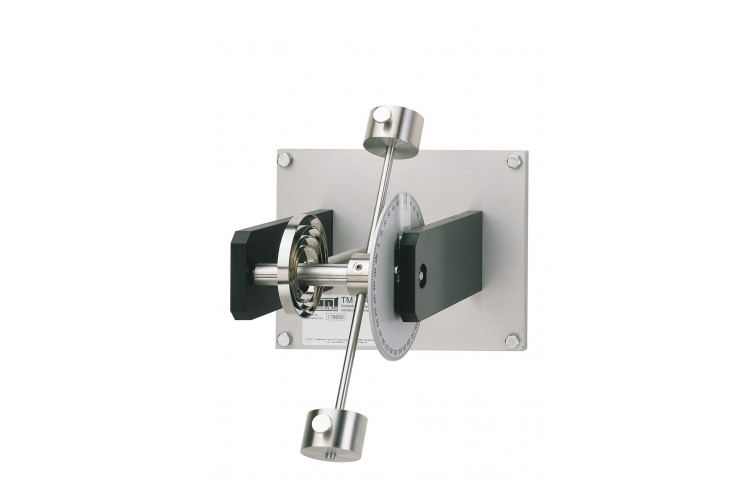

Jednotka TM 164 obsahuje špirálovú pružinu pripojenú k otočnej páke. Závažia môžu byť pripevnené k páke v rôznych vzdialenostiach. To vytvára systém pružina-hmotnosť, ktorý možno použiť na štúdium účinkov tuhosti pružiny, hmotnosti a rozloženia hmoty na frekvenciu kmitov. Uhol vychýlenia je možné odčítať na uhlovej stupnici.
Experimentálna jednotka je určená na pripevnenie na stenu.
Objednávacie číslo: 040.16400
Špecifikácia
- skúmať vibrácie na systéme pružina-hmotnosť
- páka s posuvnou hmotou na vychýlenie špirálovej pružiny
- nastaviteľná vzdialenosť hmoty od osi otáčania
- uhlová stupnica na odčítanie uhla vychýlenia
- stopky na meranie periódy oscilácie
- určiť prirodzenú frekvenciu a tuhosť pružiny
- držiak pre montáž na stenu
Technické dáta
Špirálovitá pružina
- prierez: 10x1mm
- dĺžka pružiny: cca. 800 mm
- vnútorný polomer: 10 mm
- vonkajší polomer: 50 mm
- vzdialenosť vinutia: 8,5 mm
Posuvná hmotnosť: 2 x 0,5 kg
Vzdialenosť od hmoty k osi rotácie
- 36…150 mm
Uhol vychýlenia
- max. 360°
- odstupňovanie: 1°
Stopky: 1/100 s
Rozmery a hmotnosť
DxŠxV: 250x200x360 mm
Hmotnosť: cca. 6 kg
Objednávacie číslo: 040.16400
