TM 163 Torzné vibrácie
Pri torzných vibráciách vzniká vratný moment krútením tyče v oscilačnom systéme. Vratný moment sa snaží vrátiť rotujúcu hmotu do pokojovej polohy.

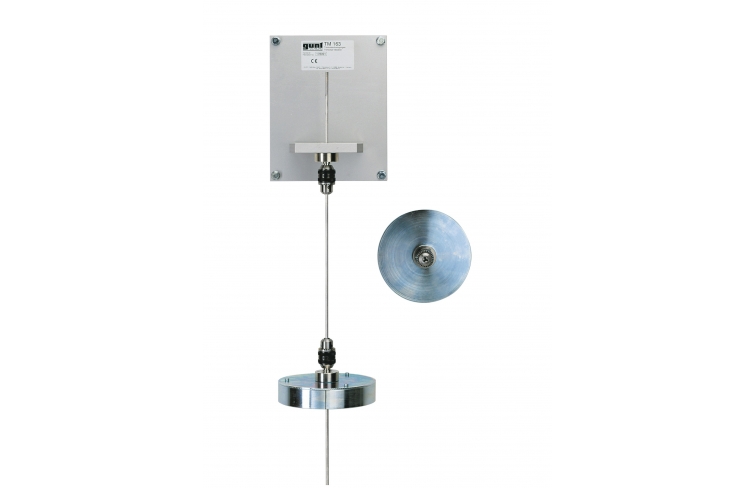

Jednotku TM 163 je možné použiť na štúdium torzných vibrácií na torzných tyčiach s rôznymi priemermi a rôznymi dĺžkami. Na hornom konci sú torzné tyče upnuté v rýchloupínacom skľučovadle.
Pevný kruhový kotúč alebo kruhový krúžok je upevnený na spodnom konci tyče pomocou rýchloupínacieho skľučovadla. Majú rovnakú hmotnosť a rovnaký priemer, ale rôzne momenty zotrvačnosti v dôsledku ich tvaru.
Torzné tyče možno rýchlo a jednoducho vymeniť a meniť ich dĺžku. Meria sa perióda oscilácie.
Experimentálna jednotka je určená na pripevnenie na stenu.
Objednávacie číslo: 040.16300
Špecifikácia
- torzné vibrácie na rôznych torzných tyčiach
- 5 hliníkových torzných tyčí s rôznymi priemermi
- nastaviteľná efektívna dĺžka torzných tyčí
- rýchloupínacie skľučovadlá na výmenu komponentov
- generovať torzné vibrácie prostredníctvom kruhového disku alebo kruhového krúžku
- stopky na meranie periódy oscilácie
- držiak pre montáž na stenu
Technické dáta
Päť torzných tyčí
- hliník
- dĺžka: 1100 mm
- priemer: 2 mm, 3 mm, 4 mm, 5 mm, 6 mm
Kruhový krúžok
- vonkajší priemer: 160 mm
- vnútorný priemer: 100 mm
- výška: 31 mm
- moment zotrvačnosti: 0,01335 kgm 2
Kruhový disk
- priemer: 160 mm
- výška: 19 mm
- moment zotrvačnosti: 0,0096 kgm 2
Stopky: 1/100 s
Rozmery a hmotnosť
DxŠxV: 700x200x200 mm
Hmotnosť: cca. 12 kg
Objednávacie číslo: 040.16300
