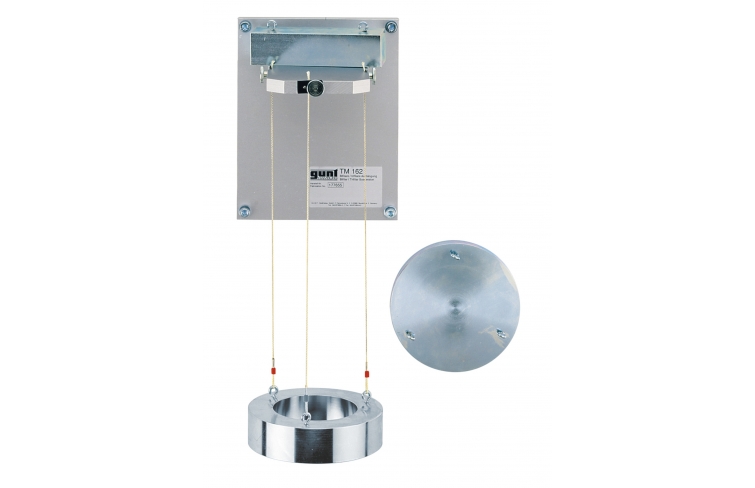

TM 162 Bifilárne / trifilárne zavesenie kyvadiel
V bifilárnom závese je teleso kyvadla zavesené na dvoch závitoch. Teleso kyvadla kmitá v rovine čisto translačne bez rotácie. Tento druh kyvadla možno považovať za matematické kyvadlo. V trojvláknovom závese s tromi závitmi je teleso kyvadla nastavené do torznej vibrácie. Torzné kmitanie sa môže použiť na určenie momentu zotrvačnosti experimentom.
Jednotku TM 162 je možné použiť na štúdium výkyvov kyvadla s bifilárnym alebo trifilárnym zavesením. Ako telesá kyvadla sa používa nosník, valec alebo kruhový prstenec. Dĺžku závitov je možné nastaviť pomocou upínacích zariadení. Z nameranej periódy kmitania možno vypočítať momenty zotrvačnosti telesa kyvadla. Dobu oscilácie je možné meniť zmenou dĺžky závitu.
Experimentálna jednotka je určená na pripevnenie na stenu.
Objednávacie číslo: 040.16200
Špecifikácia
- skúmanie vibračného správania rôznych telies kyvadla v bifilárnom a trifilárnom závese
- skúmanie matematického kyvadla (bifilárneho) a fyzického kyvadla (trifilárneho)
- výber z troch telies kyvadla: nosník, valec, kruhový prstenec
- zmeňte dĺžku závitu pomocou upínacieho zariadenia
- stopky na meranie periódy oscilácie
- určiť hmotnostný moment zotrvačnosti
- držiak pre montáž na stenu
Technické dáta
Telesá kyvadla
- lúč
- DxŠxV: 40x40x160 mm
- hmotnosť: 2 kg
- valec
- priemer: 160 mm
- výška: 19 mm
- hmotnosť: 3 kg
- kruhový krúžok
- vonkajší priemer: 160 mm
- vnútorný priemer: 100 mm
- výška: 41 mm
- hmotnosť: 4 kg
Dĺžka závitu: do 200 0 mm
Stopky: 1/100 s
Rozmery a hmotnosť
DxŠxV: 205x200x2000 mm
Hmotnosť: cca. 12 kg
Objednávacie číslo: 040.16200
