TM 150 Tréningový systém: vibrácie

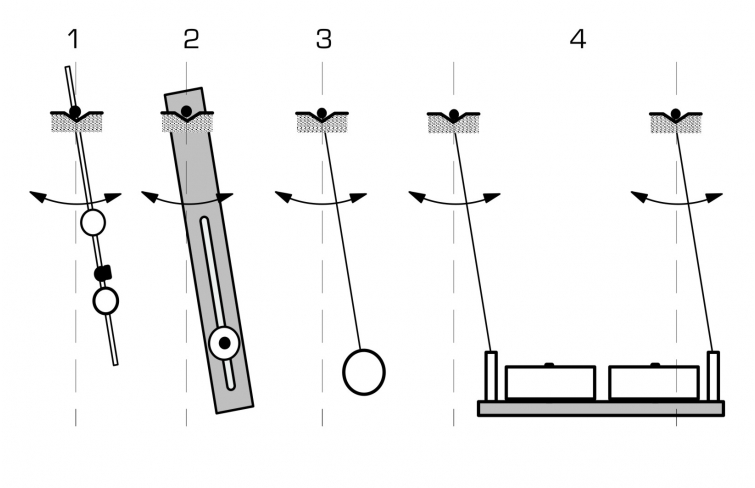

experimenty s kyvadlami
- Katerovo kyvadlo
- znížená dĺžka kyvadla
- systém pružina-hmotnosť
tyčový oscilátor
- netlmené kmitanie
- tlmené kmitanie
- nútené vibrácie
tlmená a netlmená rezonancia
efekt absorbéra vo viachmotových oscilátoroch

1 tréner
6 kyvadiel
2 lúče
3 pružiny
1 riadiaca jednotka pre nesymetrický budič
1 budič nerovnováhy
1 olejový tlmič
2 rekordéry
1 sada inštruktážneho materiálu

podrobný, rozsiahly rad experimentov o teórii mechanických vibrácií
experimenty na rôznych kyvadlach, tyčových oscilátoroch a systémoch pružina-hmotnosť
tlmenie, rezonančné a absorbčné účinky pri vynútených vibráciách

voliteľné

TM 150.02 Voľné a tlmené torzné vibrácie
TM 150.20 Systém na zber dát

Mechanické vibrácie sa zvyčajne vyskytujú ako nežiaduci vedľajší účinok v mnohých oblastiach strojárstva. Príklady zahŕňajú vibrácie vozidla na nerovných cestách alebo vibrácie motora. Teória vibrácií je obzvlášť náročná oblasť v oblasti mechaniky.

Vibračný trenažér TM 150 je možné použiť na štúdium mnohých tém z oblasti teórie vibrácií prostredníctvom experimentovania.
Témy siahajú od jednoduchých vynútených vibrácií kývania kyvadla s rezonanciou až po absorpciu vibrácií.

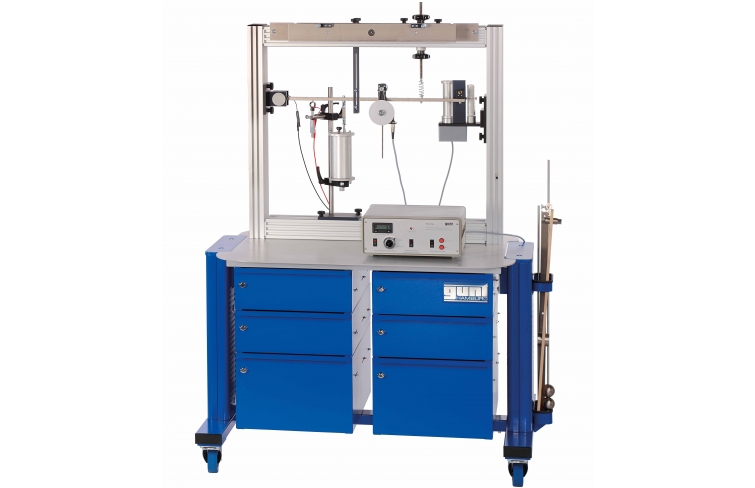

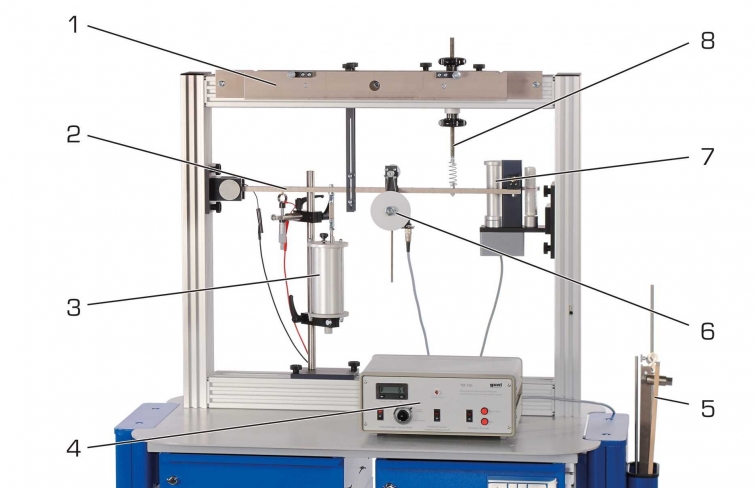

Ústredným prvkom vibračného trenažéra je robustný profilový rám, ku ktorému sa ľahko pripájajú rôzne experimentálne zostavy. Rozsiahle príslušenstvo je umiestnené v pojazdnom laboratórnom stole so zásuvkami. Okrem voľných vibrácií môžu byť vynútené vibrácie reprezentované aj pomocou nevyváženého budiča elektromotora. Frekvencia budenia sa nastavuje a zobrazuje na riadiacej jednotke.

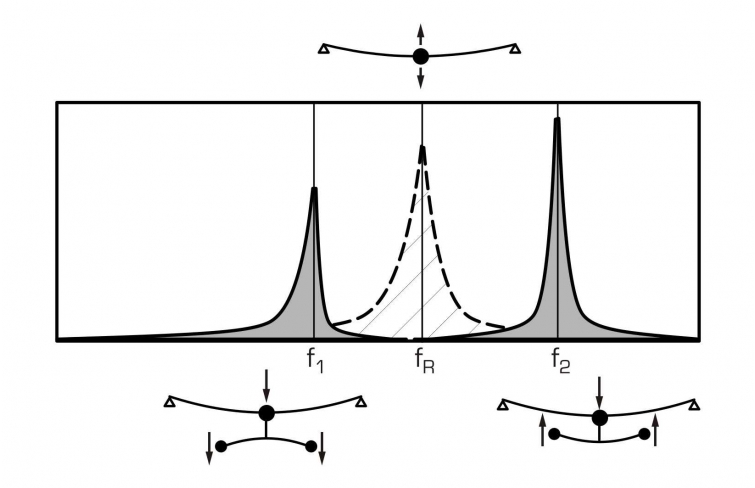

Olejový tlmič umožňuje štúdium tlmených vibrácií s nastaviteľnými pomermi tlmenia. Pohlcovanie vibrácií je demonštrované pomocou laditeľného ohybového oscilátora. Mechanický bubon a polárny zapisovač umožňujú zaznamenávať vibrácie.
Namerané hodnoty je možné zobraziť a analyzovať na PC pomocou voliteľnej jednotky TM 150.20 na zber údajov.

Objednávacie číslo: 040.15000

Špecifikácia

vibračný trenažér s experimentmi s tlmením, rezonanciou, dvojhmotovým systémom a pohlcovaním vibrácií
6 kyvadlových oscilátorov, 2 tyčové oscilátory a 1 pružinový oscilátor
budič elektrickej nerovnováhy
riadiaca jednotka pre nesymetrický budič s digitálnym zobrazením frekvencie a TTL výstupom pre spustenie externých zariadení
laditeľný tlmič s listovou pružinou
nastaviteľný olejový tlmič
elektricky ovládaný bubnový záznamník pre záznam voľných vibrácií
polárny zapisovač na určenie amplitúdy a fázy vynútených vibrácií
