TM 150.20 Systém na zber dát
- podporované experimenty s TM 150
- prirodzené vibrácie tyčového oscilátora
- tlmené vibrácie tyčového oscilátora
- vynútené vibrácie tyčového oscilátora (tlmená a netlmená rezonancia)
- merania frekvencie a periódy
- Katerovo kyvadlo
1 krabica rozhrania
1 snímač posunu
1 referenčný snímač
1 softvér GUNT + kábel USB
1 sada káblov
1 úložný systém
1 manuál
- meranie a znázornenie frekvenčnej a fázovej odozvy
- digitálny pamäťový osciloskop
požadovaný
TM 150 Vibračný trenažér

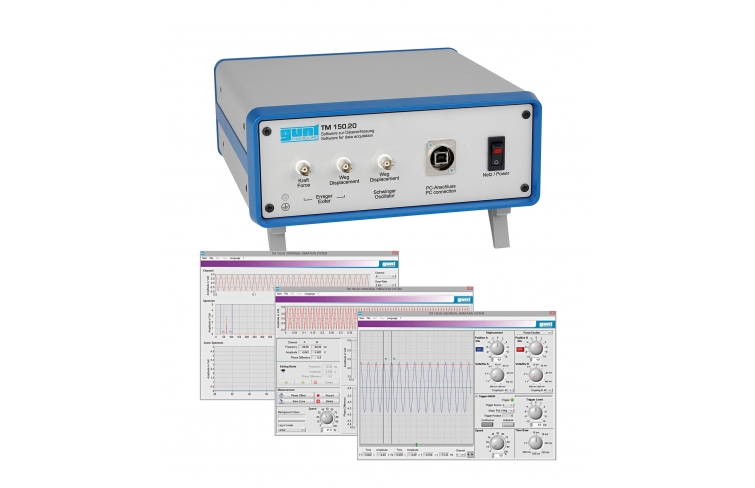

Tento systém na zber dát je doplnkom k vibračnému trenažéru TM 150 a umožňuje analyzovať vibračné signály na PC. Pomocou tohto systému možno ľahko generovať, ukladať a vydávať krivky frekvenčnej a fázovej odozvy. Systém tiež ponúka všetky základné funkcie digitálneho pamäťového osciloskopu a dokáže vypočítať frekvenčné spektrá signálov.
Okrem softvéru, snímača posunu a referenčného snímača obsahuje systém aj skrinku rozhrania. Ten napája až tri senzory, pripravuje ich meracie signály pre PC a ponúka ich trom analógovým výstupom na zobrazenie.
Všetky komponenty systému sú pripravené po ruke a bezpečne uložené v úložnom systéme.
Objednávacie číslo: 040.15020
Špecifikácia
- analýza údajov pre TM 150
- meranie, zaznamenávanie a analýza frekvenčnej odozvy a prenosovej funkcie
- funguje ako digitálny pamäťový osciloskop
- interface box s 3 senzorovými vstupmi a 3 analógovými výstupmi
- 1 indukčný snímač výchylky (amplitúda), 1 referenčný snímač (budiaca sila)
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Vstupné kanály snímača: 3
Vstupy v režime osciloskopu: 2
Časová základňa: 10…750 ms/DIV
Dĺžka záznamu: 2000 bodov
Snímače posunutia
- rozsah merania: 5…10 mm
- frekvenčný rozsah: 0…50Hz
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza; UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 265x260x110 mm (skriňa rozhrania)
Hmotnosť: cca. 7 kg
DxŠxV: 600x400x170mm (úložný systém)
Vyžaduje sa pre prevádzku
PC s Windows
Objednávacie číslo: 040.15020
