GL 210 Dynamické správanie viacstupňových čelných prevodoviek

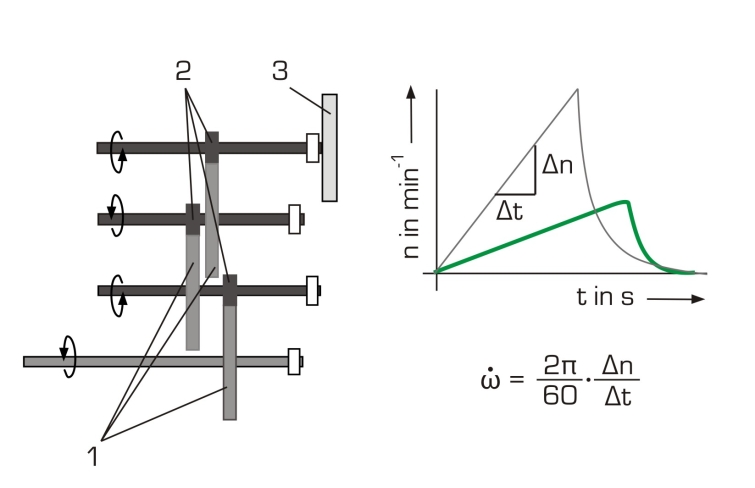

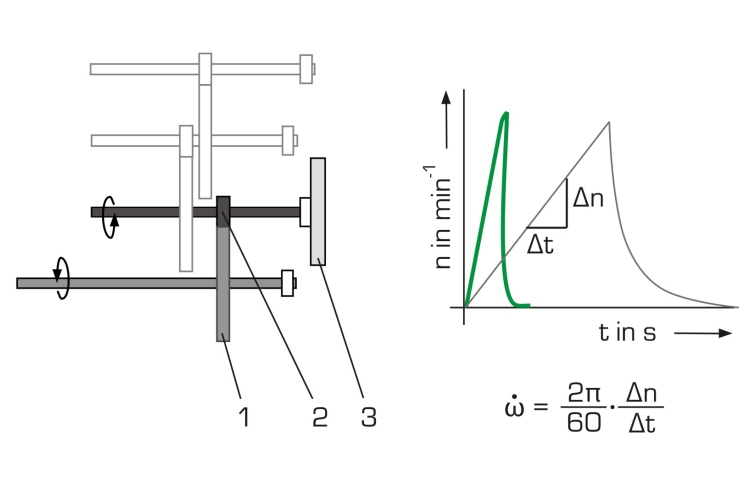

určenie uhlového zrýchlenia na prevodoch
určenie hmotnostného momentu zotrvačnosti ozubeného kolesa
určenie trenia
určenie účinnosti prevodovky

1 tréner
1 sada závaží
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

jednostupňové, dvojstupňové alebo trojstupňové čelné koleso s rozloženou rotačnou zotrvačnosťou
pohon cez káblový bubon a variabilnú sadu závaží
indukčné snímače otáčok na všetkých hriadeľoch

Ozubené kolesá sa používajú ako spojenie medzi hnacím strojom a poháňaným strojom. Používajú sa na zmenu krútiaceho momentu a rýchlosti a na zmenu smeru. Cieľom dynamickej analýzy ozubených kolies je pochopenie pohybových sekvencií a vplyvu zotrvačnosti.

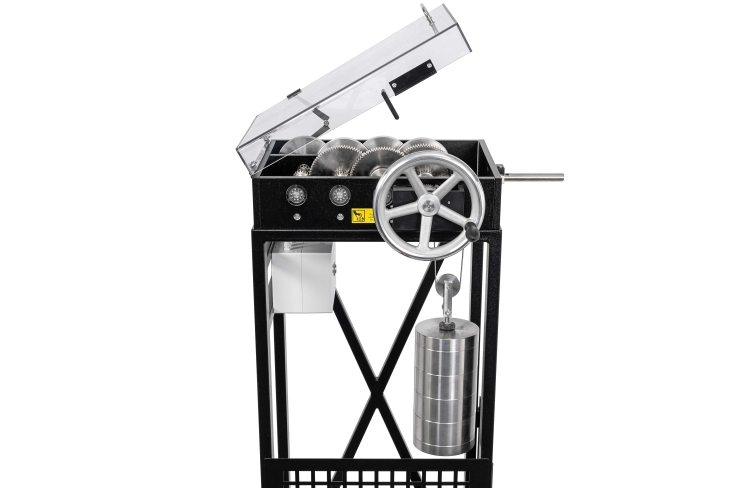

Jednotka GL 210 sa používa na štúdium dynamického správania jednostupňových, dvojstupňových a trojstupňových čelných ozubených kolies počas prechodovej prevádzky.

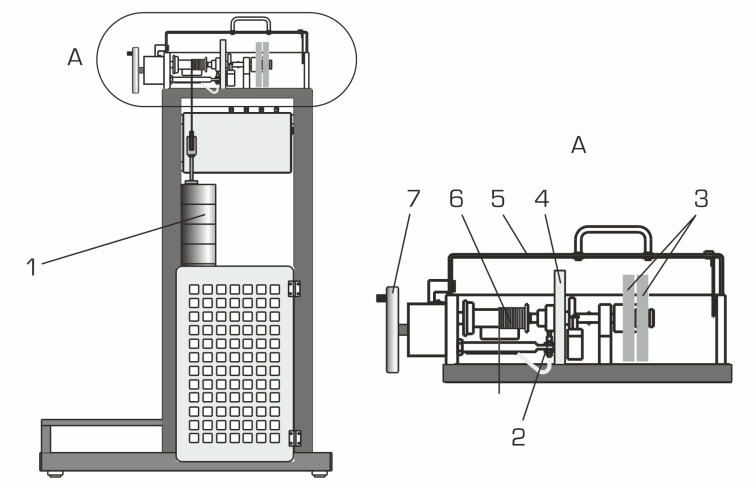

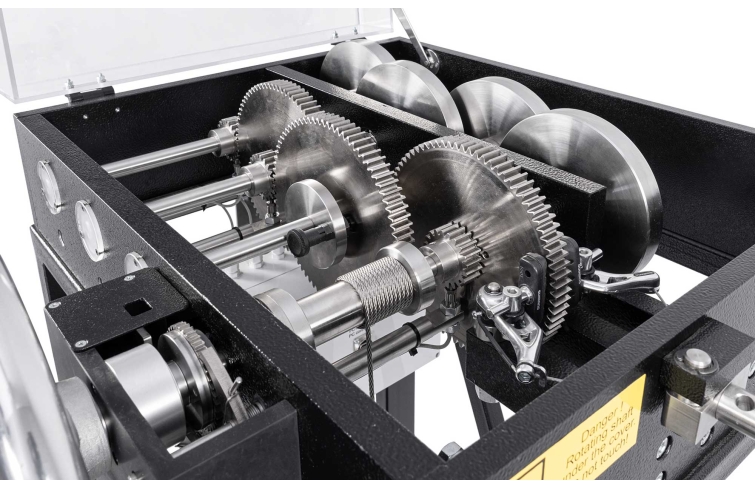

Trenažér obsahuje štyri paralelné hriadele, tri hnacie kolesá a tri hnacie prevody. Spojovacie čapy môžu byť použité na spojenie hriadeľov, takže je možné realizovať rôzne prevodové stupne. Ku každému hriadeľu môže byť pripevnený zotrvačník, aby sa zvýšila rotačná zotrvačnosť. Prevodovka sa zrýchľuje pomocou káblového bubna a variabilnej sady závaží. Sada závaží sa zdvíha pomocou ručného kolesa. Račňa zabraňuje náhodnému úniku závažia. Voľnobežka upínacieho valca umožňuje ďalšie voľné otáčanie po uvoľnení závažia. Ručná brzda umožňuje plynulé spomalenie. Priehľadný ochranný kryt s bezpečnostným zámkom zabraňuje náhodnému kontaktu s rotujúcimi časťami.

Indukčné snímače rýchlosti na všetkých prevodových stupňoch umožňujú meranie otáčok. Namerané hodnoty sa prenášajú priamo do PC cez USB . Súčasťou je softvér na zber údajov. Uhlové zrýchlenie je možné odčítať z diagramov.

Objednávacie číslo: 030.21000

Špecifikácia

skúmanie dynamického správania 1-stupňových, 2-stupňových alebo 3-stupňových čelných ozubených kolies
4 hriadele, 3 hnacie a 3 hnané prevody
hriadele môžu byť spojené spojovacími čapmi
voliteľné pripojiteľné zotrvačníky na zvýšenie rotačnej zotrvačnosti na každom hriadeli
prevod je zrýchľovaný pomocou káblového bubna a variabilnej sady závaží
hmotnosť zdvihnutá ručným kolesom; račňa zabraňuje náhodnému uvoľneniu
voľnobežka upínacieho valca umožňuje ďalšie voľné otáčanie po uvoľnení závažia
prevodový stupeň sa spomaľuje pomocou ručnej brzdy
bezpečnostné zariadenia: priehľadný ochranný kryt s bezpečnostným zámkom a ochrannou mriežkou pre sadu závaží
indukčné snímače rýchlosti na všetkých hnaných prevodoch
Softvér GUNT na zber dát cez USB pod Windows 10
