TM 632 Odstredivý regulátor

kinetika a kinematika nasledujúcich odstredivých systémov
- guvernér Porter
- guvernér Proell
- guvernér Hartnell
nastavenie odstredivých regulátorov

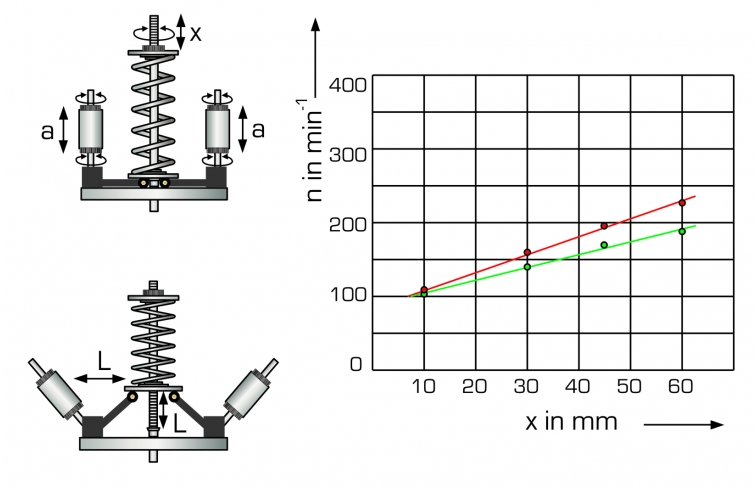

zaznamenávanie charakteristických kriviek regulátora a kriviek nastavenia
výpočet konštrukčného návrhu a nastavenie rôznych regulátorov

1 experimentálna jednotka
3 odstredivé regulátory
1 sada nástrojov
1 sada závaží
1 sada inštruktážneho materiálu

vizualizácia účinku odstredivej sily
ako fungujú rôzne odstredivé systémy
stanovenie charakteristických kriviek a kriviek nastavenia rôznych odstredivých regulátorov

voliteľné

WP 300.09 Laboratórny vozík

Odstredivé regulátory využívajú vlastnosti odstredivej sily na riadenie rýchlosti stroja. V dôsledku odstredivej sily má rotujúca odstredivá hmota tendenciu vzďaľovať sa od osi otáčania a je tomu bránené protipôsobiacimi mechanizmami. Tieto mechanizmy sa rozlišujú na regulátory, ktoré používajú závažia a tie, ktoré používajú pružiny. Zodpovedajúca kinematika spôsobuje na regulátore vychýlenie úmerné rýchlosti. Prostredníctvom pohonu to ovplyvňuje energiu dodávanú do stroja, čím riadi rýchlosť stroja.

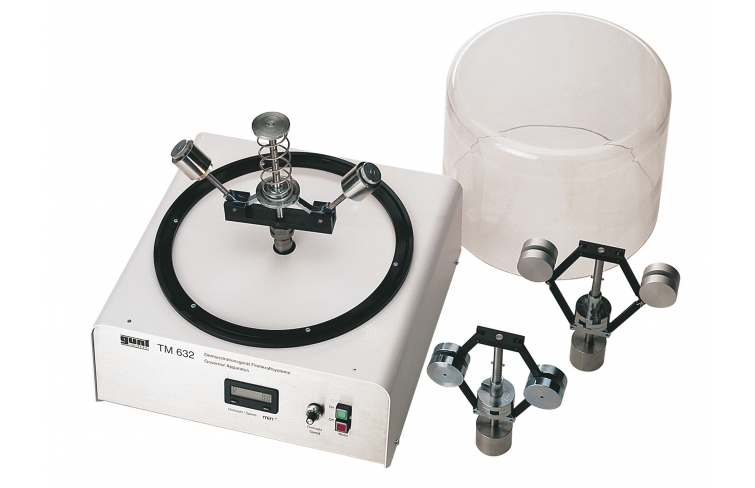

Experimentálna jednotka TM 632 predstavuje odstredivé systémy, ktoré demonštrujú rôzne princípy fungovania regulátorov hmotnosti a pružiny.

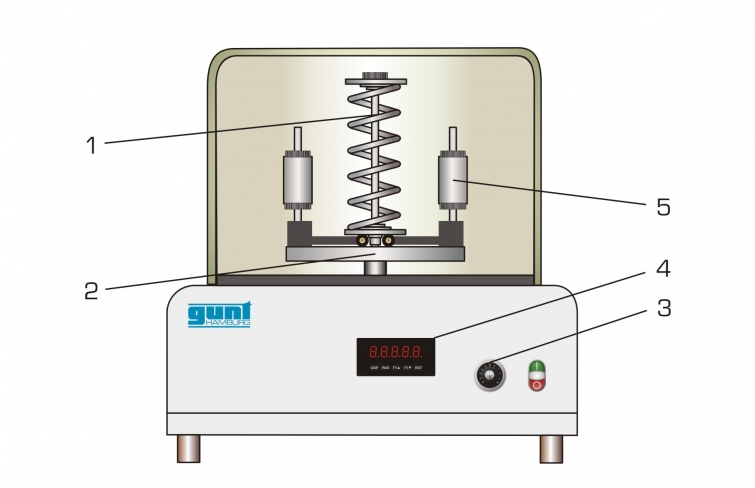

Puzdro drží pohon s elektronicky riadeným motorom. Rýchlosť je plynule nastaviteľná a zobrazuje sa digitálne. Regulátory sa vkladajú do skľučovadla na pohone. Odstredivé hmotnosti, sily puzdra a predpätie pružiny je možné meniť pomocou dodaného príslušenstva v závislosti od regulátora. Zdvih je možné odčítať na značkách na hriadeli regulátora. Priehľadný ochranný kryt nad otočným odstredivým regulátorom zaisťuje bezpečnosť: prevádzka je možná len vtedy, keď je ochranný kryt správne nasadený.

Objednávacie číslo: 040.63200

Špecifikácia

ako fungujú odstredivé systémy

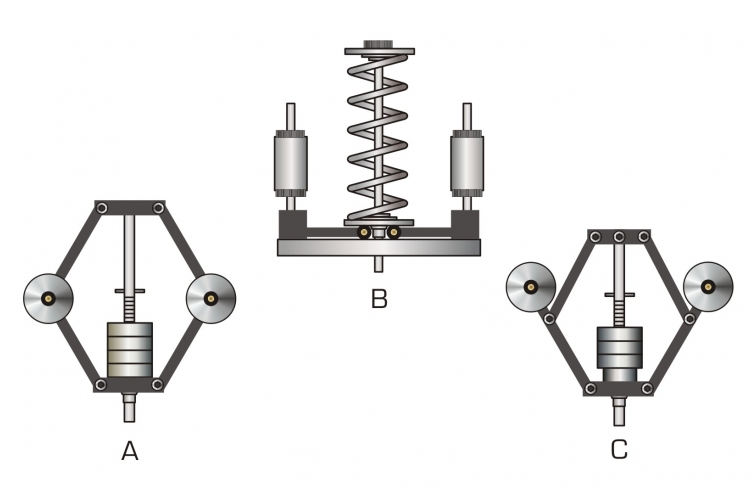

tri rôzne odstredivé guvernéry: guvernéri Porter, Proell a Hartnell
všestranný rozsah variácií regulátorov: nastavenie odstredivej hmoty, sily puzdra a predpätia pružiny
plynulé nastavenie rýchlosti pomocou potenciometra
pohon s jednosmerným motorom
digitálny displej rýchlosti
ochranný kryt s elektronickou väzbou na pohon zaisťuje bezpečnú prevádzku
