KI 150 Kinematický model: univerzálny kĺb
Univerzálne kĺbové hriadele sú kĺbové hriadele, ktoré prenášajú krútiaci moment a rotačný pohyb. Univerzálny kĺb kombinuje dva nezarovnané hriadele. V kardanovom kĺbe sa krútiaci moment a otáčky prenášajú nerovnomerne. Tento nerovnomerný prevod sa nazýva chyba kardanu. Toto je napravené použitím dvoch kardanových kĺbov spojených medzi sebou vloženým hriadeľom. Táto kombinácia sa označuje ako kardanový hriadeľ alebo kardanový hriadeľ.

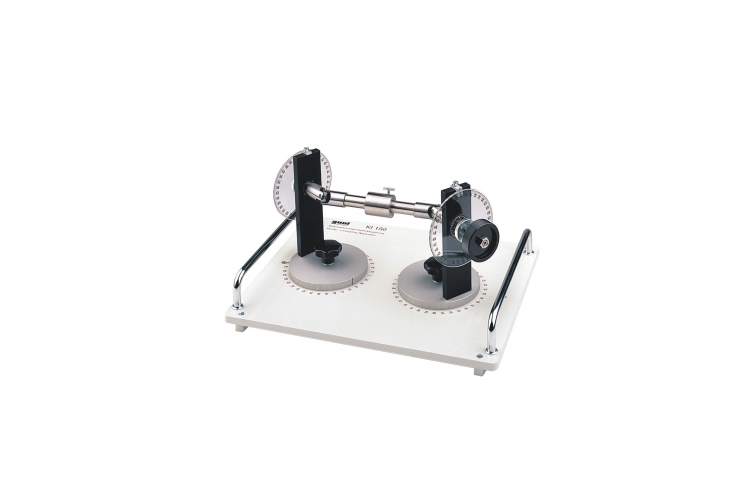

Jednotku KI 150 možno použiť na štúdium kardanového hriadeľa. Univerzálny kĺb je známy aj ako Hookova spojka. Experimentálna jednotka pozostáva z dvoch kardanových kĺbov s vloženými hriadeľmi. Usporiadanie kardanových kĺbov a uhol vychýlenia je možné nastaviť pomocou dvoch otočných kotúčov na základnej doske.
Na strane pohonu sa vstupný uhol nastavuje a číta pomocou kardanového kĺbu pohonu. Vložený hriadeľ prenáša krútiaci moment na hnaný kardanový kĺb. Odčíta sa výstupný uhol natočenia. Chyba kardanu sa určí z rozdielu medzi dvoma uhlami.
Prvky sú namontované na základnej doske. Dve rukoväte uľahčujú prenášanie jednotky.
Objednávacie číslo: 041.15000
Špecifikácia
- vyšetrenie kardanového hriadeľa
- nastavenie rozloženia kardanových kĺbov a uhla vychýlenia pomocou dvoch otočných tanierov
- nastavenie vstupného uhla kardanového kĺbu pohonu
- zmerajte výstupný uhol natočenia
- určiť uhlový rozdiel
Technické dáta
Univerzálny kĺb
- množstvo: 2
- štandardné diely podľa DIN 808
- nehrdzavejúca oceľ
Šachta
- množstvo: 3
- priemer: 16mm
- nehrdzavejúca oceľ
- guľkové ložiská
Rozmery a hmotnosť
DxŠxV: 360x280x200 mm
Hmotnosť: cca. 3 kg
