KI 140 Kinematický model: Whitworthov mechanizmus rýchleho návratu
Whitworthov mechanizmus je známy aj ako mechanizmus rýchleho návratu. Predstavuje otočný posúvač kľuky a vytvára nerovnomerný pohyb zdvihu s pomalým pohybom vpred a rýchlym pohybom vzad. Tento mechanizmus sa používa v nástrojoch, baliacich a prepravných strojoch.

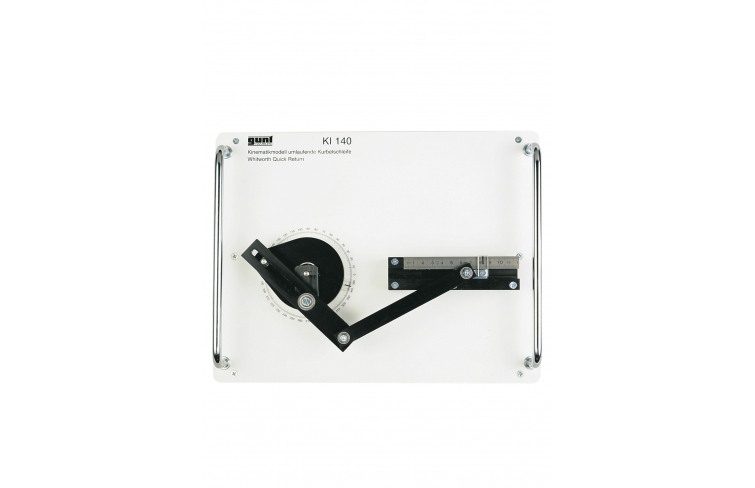

Jednotka KI 140 generuje nerovnomerný pohyb zdvihu pomocou Whitworthovho mechanizmu. Experimentálna jednotka obsahuje hnací kotúč s kľukou a spojkou, hnaciu tyč a valec.
Uhol sa nastavuje pomocou kľukového kotúča a uhlová stupnica je integrovaná do základnej dosky. Na valec je pripevnené na milimeter presné oceľové pravítko na meranie zdvihu.
Prvky sú namontované na základnej doske. Dve rukoväte uľahčujú prenášanie a stohovanie jednotky.
Objednávacie číslo: 041.14000
Špecifikácia
- vyšetrovanie posúvača otočnej kľuky
- generovanie a vyšetrovanie nerovnomerných pohybov mŕtvice
- nastavenie polomeru kľuky v troch polohách ojnice na kotúči kľuky
- nastavenie uhla otáčaním kľukového kotúča
- meranie zdvihu na valci
Technické dáta
Pohonný disk
- eloxovaný hliník
- namontované na guľôčkovom ložisku
Polomer kľuky
- 46 mm
Polomer posúvača
- 55 mm
Hnacia tyč
- eloxovaný hliník
- dĺžka: 145 mm
Valec/hnacia tyč/rám
- zdvih 0…100 mm
Rozmery a hmotnosť
DxŠxV: 360x280x70 mm
Hmotnosť: cca. 2 kg
